6.3. Inspecção, manuseamento e desembalamento
da unidade
■
A unidade de interior vem embalada numa caixa de cartão, fixa
por tiras a uma palete de madeira.
■
Aquando da entrega, a unidade tem de ser verificada. Qualquer
dano tem de ser comunicado imediatamente ao agente de
reclamações do transportador.
■
Verifique se estão presentes todos os acessórios da unidade de
interior (consulte "4. Acessórios" na página 10).
■
Transporte a unidade dentro da embalagem de origem, até ficar
o mais próxima possível da posição de instalação final, para
impedir danos no transporte.
■

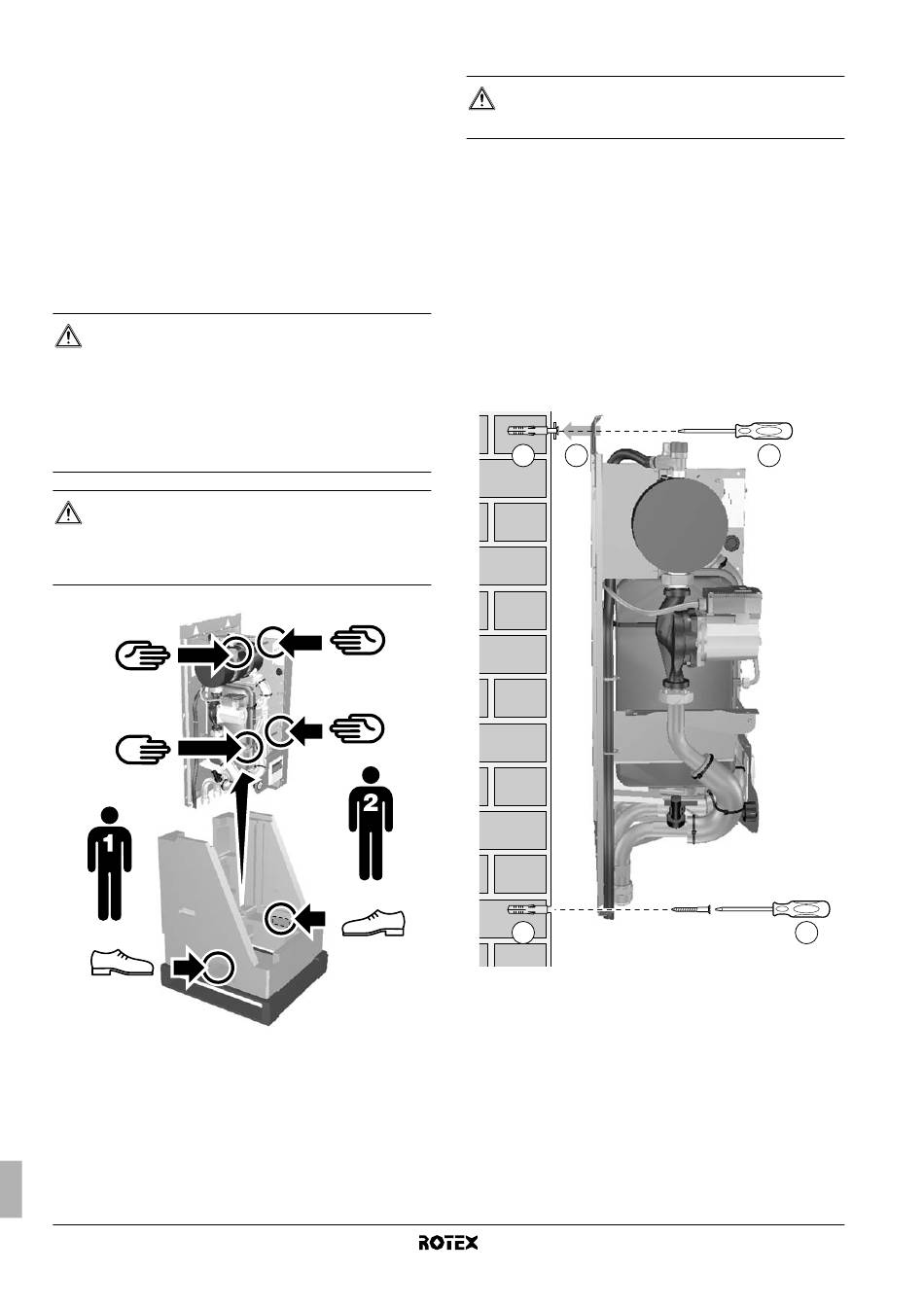

A unidade interior pesa cerca de 46 kg, pelo que deve ser
erguida por duas pessoas, utilizando as duas barras de
elevação existentes.
CUIDADO
■
Não tente levantar a unidade, agarrando-a pela caixa
de distribuição ou pelas tubagens! Existem duas
barras de elevação, para por elas se içar a unidade.
■
Desfaça-se com
embalagem. Os materiais de embalagem, como
pregos e outros elementos metálicos ou de madeira,
podem espetar-se nas pessoas ou provocar outros
tipos de lesões.
ATENÇÃO
Rasgue e deite fora os sacos plásticos de embalagem,
para que não fiquem ao alcance de crianças. As crianças
que brincam com sacos de plástico correm perigo de
morte por asfixia.
Manual de instalação
14
segurança dos materiais de

6.4. Montagem da unidade de interior

CUIDADO
A unidade interior pesa cerca de 46 kg. São necessárias
duas pessoas para instalar a unidade.
1 Coloque o esquema de instalação (consulte a embalagem) na
parede e marque os pontos de fixação (2 em cima (● T) e 2 em
baixo (● B)).
Certifique-se de que as marcas (2 a 2) estão completamente
niveladas e que as dimensões das mesmas correspondem às
da imagem 4.
Se a unidade não for instalada nivelada, pode ficar ar preso no
circuito da água, originando uma avaria da unidade.
Dê particular atenção a este ponto ao instalar um modelo
RKHBX, para evitar que o depósito de drenagem transborde.
2 Perfure 4 orifícios e instale 4 buchas (adequadas a M10).
3 Coloque os parafusos nas buchas de cima e pendure a unidade
de interior nesses parafusos de cima.
4 Coloque os parafusos nas buchas de baixo e fixe-os bem.
2
1
1
Unidade de interior para o sistema de bomba de calor ar/água
3
4
RKHBH/X008BB
4PW62574-2 – 10.2010
