8.6. Verificações prévias
Verificações antes do arranque inicial
PERIGO
Desligue todas as fontes de alimentação relevantes, antes
de efectuar quaisquer ligações.
Após a instalação da unidade, verifique o seguinte antes de ligar
o disjuntor do circuito:
1 Instalação
Verifique se a unidade está devidamente instalada, para evitar
ruídos e vibrações anormais após o arranque.
2 Ligações eléctricas locais
Certifique-se de que as ligações eléctricas locais entre o quadro
eléctrico local e a unidade de interior, entre a unidade de
exterior e a unidade de interior, entre a unidade de interior e as
válvulas (quando aplicável), entre a unidade de interior
e o termóstato de ambiente (quando aplicável) e entre
a unidade de interior e o tanque de água quente doméstica
foram efectuadas segundo as instruções constantes da secção
"7. Instalação eléctrica" na página 18, segundo os esquemas
eléctricos e em conformidade com a legislação aplicável.
3 Fusíveis ou dispositivos de protecção
Verifique se os fusíveis ou os dispositivos locais de protecção
apresentam as dimensões e a tipologia especificadas na
secção "12. Especificações técnicas" na página 52. Assegure-
se de não terem sido feitas derivações a nenhum fusível ou
dispositivo de protecção.
4 Disjuntor do aquecedor de reserva, F1B/F3B
Não se esqueça de ligar o disjuntor do aquecedor de reserva
F2B na caixa de distribuição (F1B/F3B depende do tipo de
aquecedor de reserva). Consulte o diagrama de ligações.
5 Disjuntor do aquecedor de apoio F2B
Não se esqueça de ligar o disjuntor do aquecedor de apoio F2B
na caixa de distribuição (só nas unidades com tanque de água
quente doméstica opcional).
6 Ligação à terra
Assegure-se de que os fios de ligação à terra foram
adequadamente ligados e de que os bornes de terra estão bem
apertados.
7 Ligações eléctricas internas
Verifique visualmente se
componentes eléctricos danificados na caixa de distribuição.
8 Fixação
Verifique se a unidade está devidamente fixa, para evitar ruídos
e vibrações anormais após o arranque.
9 Equipamento danificado
Verifique se existem componentes danificados ou tubos
estrangulados no interior da unidade.
10 Fugas de refrigerante
Verifique se existem fugas de refrigerante no interior da
unidade. Se tal acontecer, contacte o representante local do
equipamento.
11 Tensão da fonte de alimentação
Verifique a tensão da fonte de alimentação no painel de
alimentação local. A tensão tem de corresponder à indicada na
placa de especificações da unidade.
12 Dimensão e isolamento dos tubos
Certifique-se de que são instaladas as dimensões correctas dos
tubos e de que o trabalho de isolamento é devidamente
executado.
(1) Apenas aplicável ao tanque com aquecedor eléctrico de apoio integrado
(RKHW*).
Manual de instalação
26
(1)
existem ligações soltas ou
13 Válvulas de paragem
Certifique-se de que as válvulas de paragem na unidade de
exterior (gás e líquida) estão totalmente abertas.
14 Válvula de purga de ar
Certifique-se de que a válvula de purga de ar está aberta
(dê-lhe pelo menos 2 voltas).
15 Válvula de segurança
Verifique se o aquecedor de reserva está repleto de água,
utilizando a válvula de segurança. Deve purgar água, não ar.
AVISO
Se utilizar o sistema sem que o aquecedor de reserva
esteja repleto de água, danificará o aquecedor de
reserva!
16 Fugas de água
Verifique o interior da unidade quanto a fugas de água. Caso
detecte alguma fuga de água, feche as válvulas de fecho de
entrada e de saída de água e contacte o seu representante
local.
17 Válvulas de fecho
Certifique-se de que as válvulas de fecho estão bem instadas
e completamente abertas.
AVISO
A utilização do sistema com as válvulas fechadas
provoca danos à bomba!

8.7. Ligar a unidade de interior

Quando se liga a fonte de alimentação da unidade de interior,
o controlador digital apresenta
a inicialização, que pode durar até 30 segundos. Durante este
processo, não é possível utilizar a interface de utilizador.

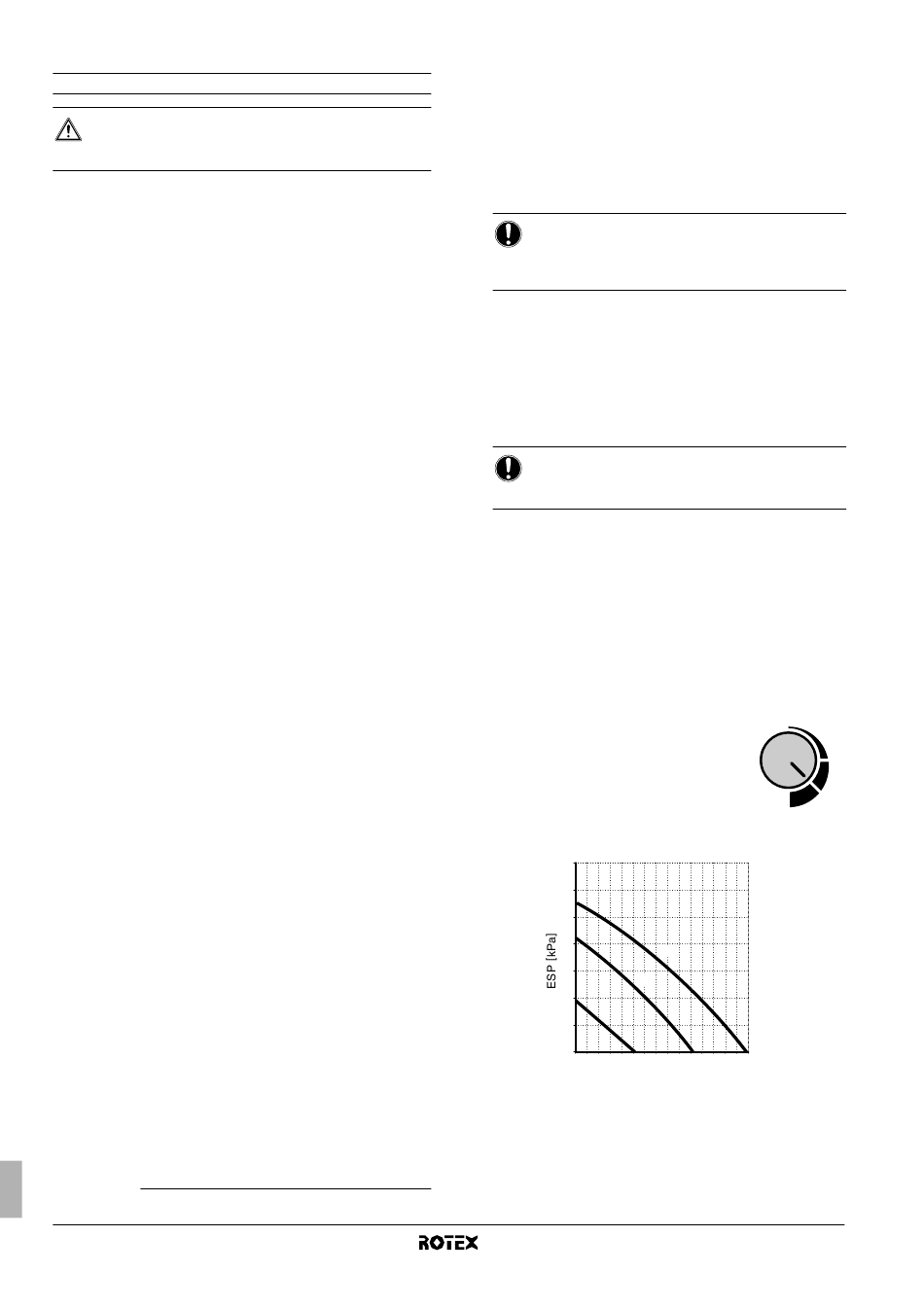

8.8. Regulação da velocidade da bomba
A velocidade da bomba pode ser escolhida na própria bomba
(consulte "5.2. Componentes principais" na página 11).
A regulação predefinida é alta velocidade (III). Se
o fluxo de água no sistema for demasiado elevado
(por exemplo, se houver ruído de água a correr),
a velocidade pode ser regulada para os valores
médio (II) ou baixo (I).
A pressão estática externa disponível (ESP,
expressa em kPa) em termos do fluxo de água (l/min)
é apresentada no gráfico que se segue.
70
60
50
40
30
I I
20
I
10
0
12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42
Unidade de interior para o sistema de bomba de calor ar/água
a indicação "88" durante
I
III
I I I
[ l/min ]
RKHBH/X008BB
4PW62574-2 – 10.2010
II
