Operación de la bomba
Sin termostato conectado a la unidad interior (2), la bomba (5) puede
configurarse para que funcione sincronizada con la unidad interior,
o bien, para que siga funcionando hasta alcanzar la temperatura del
agua requerida.
INFORMACIÓN
Encontrará información detallada sobre la configuración
de la bomba en el apartado "8.3. Configuración de
funcionamiento de la bomba" en la página 24.
Calefacción y refrigeración de habitaciones
Dependiendo de la estación, el cliente seleccionará el modo de
calefacción o refrigeración a través de la interfaz de usuario de la
unidad interior.
La unidad exterior (1) funcionará en modo calefacción o refrigeración
para alcanzar la temperatura deseada del agua de salida.
Con la unidad ajustada en modo calefacción, la válvula de 2 vías (7)
está abierta. El agua caliente se suministra tanto a los fancoils como
a los circuitos cerrados de calefacción de suelo radiante.
Con la unidad ajustada en modo de refrigeración, la válvula
motorizada de 2 vías (7) se cerrará para impedir que el agua fría
pase a través de los circuitos cerrados de calefacción de suelo
radiante (FHL).
AVISO
■
Cuando varios circuitos del sistema se cierran por la
actuación de válvulas activadas por control remoto,
podría ser necesario instalar una válvula de by-pass
(10) para evitar la activación del dispositivo de
seguridad del interruptor de flujo. Véase también
"Aplicación 2" en la página 5.
■
El cableado de la válvula de 2 vías (7) es diferente
entre una válvula NC (normalmente cerrada) y una
válvula NO (normalmente abierta). Asegúrese de
conectar a los números correctos de terminal tal
y como aparece especificado en el diagrama de
cableado.
El ajuste ENCENDIDO/APAGADO de la función de calefacción/
refrigeración se realiza a través de la interfaz de usuario de la unidad
interior.
Aplicación 5
Calefacción de interiores con caldera auxiliar (funcionamiento
alterno)
Calefacción de aplicación en interiores, bien mediante la unidad
interior Rotex o mediante una caldera auxiliar conectada al sistema.
La decisión sobre si la unidad interior RKHB* o la caldera funcionará
puede tomarse mediante un contacto auxiliar o un contacto
controlado desde el interior RKHB*.
Este contacto auxiliar puede ser, por ej., un termostato de
temperatura exterior, un contacto de tarifa eléctrica nocturna, un
contacto de accionamiento manual, etc. Consulte "Configuración del
cableado de obra A" en la página 7.
El contacto RKHB* controlado desde la unidad interior (también
llamado "señal de autorización para la caldera auxiliar") se determina
mediante la temperatura exterior (termistor situado en la unidad
exterior). Consulte "Configuración del cableado de obra B" en la
página 8.
El funcionamiento bivalente sólo es posible para la operación de
calefacción de habitaciones, no para la operación de calentamiento
de agua sanitaria. El agua caliente sanitaria en dicha aplicación
siempre se suministra a través del depósito de agua caliente
sanitaria conectado a la unidad interior Rotex.

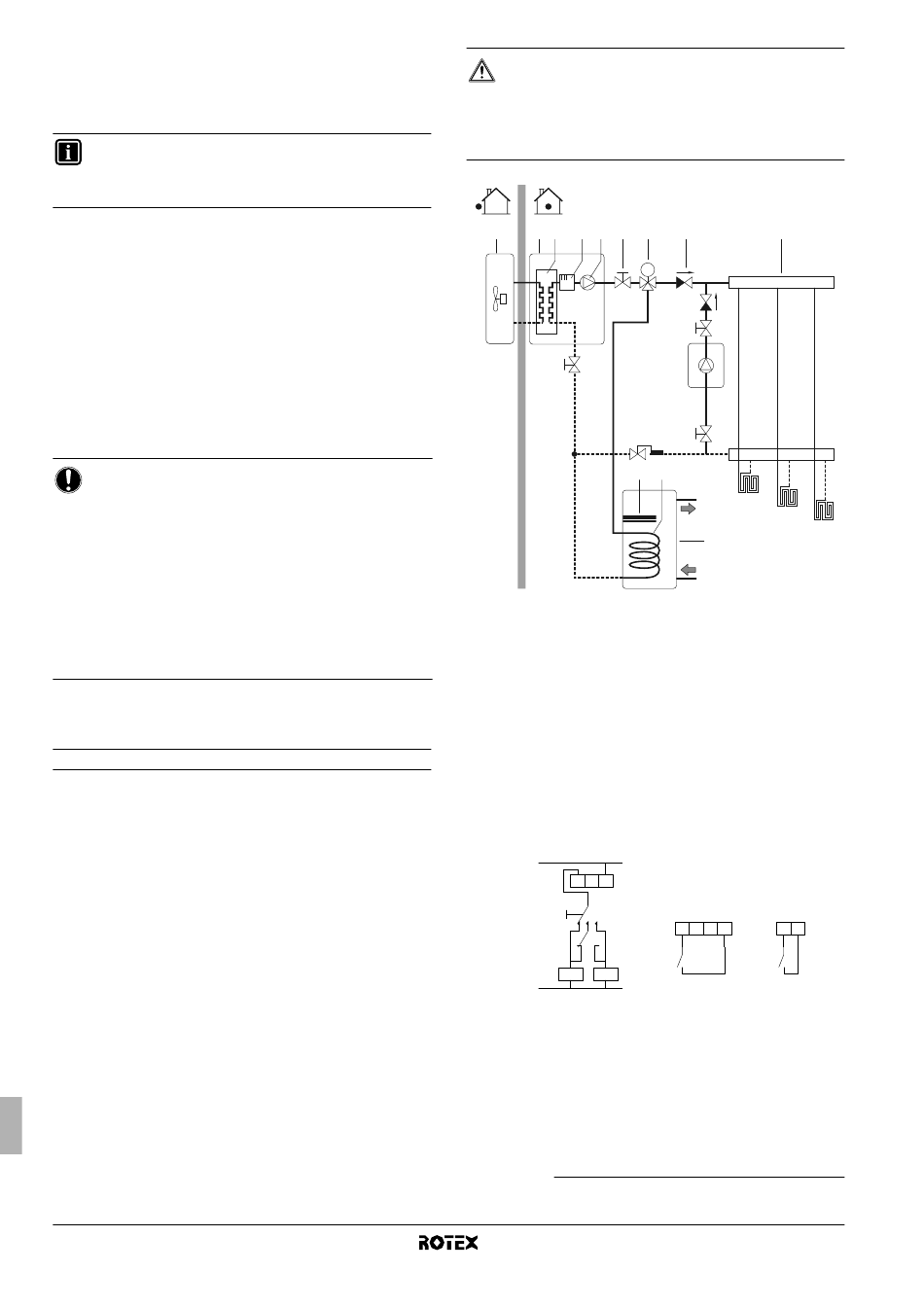

Se puede integrar la caldera auxiliar en el sistema de tuberías y en el
cableado de la obra de acuerdo con la ilustración que se muestra
más abajo.
Manual de instalación
7
PRECAUCIÓN
■
Asegúrese de que la caldera y la integración de la
caldera en el sistema cumplen con la normativa
vigente.
■
Rotex no se hace responsable de situaciones
incorrectas o inseguras en el sistema de la caldera.
1 2 3 4 5 6
6
12
14 15
1 Unidad exterior
2 Unidad interior
3 Intercambiador de calor
4 Calefactor auxiliar
5 Bomba
6 Válvula de cierre
7 Válvula de 3 vías (suministro independiente)
8 Válvula antirretorno (suministrada independientemente)
9 Válvula de cierre (suministro independiente)
10 Colector (suministro independiente)
11 Caldera (suministro independiente)
12 Válvula Aquastat (suministro independiente)
13 Depósito de agua caliente sanitaria (opcional)
14 Resistencia eléctrica
15 Serpentín del intercambiador de calor
FHL1...3 Circuito cerrado de calefacción radiante en suelos
Configuración del cableado de obra A
L
H Com
RKHB*/auto / Boiler
A
K1A K2A
N
B Entrada del termostato de la caldera
TI
A Contacto auxiliar (normalmente cerrado)
H Termostato para calefacción solamente (opcional)
K1A Relé auxiliar para la activación de la unidad RKHB*
(suministrado independientemente)
K2A Relé auxiliar de activación de la caldera (suministro
independiente)
(1) Para un depósito sin resistencia eléctrica integrada (RKHTS), se utiliza el
calefactor auxiliar en modo de calefacción de agua sanitaria.
(2) Sólo válido para un depósito con resistencia eléctrica integrada (RKHW*).
Unidad interior para sistema de bomba de calor de aire-agua
7 8 10
M
8
9
11
9
FHL1
FHL2
FHL3
13
(1)
(2)
RKHB*
B TI
X2M
1 2 3 4 X Y
K1A K2A
RKHBH/X008BB
4PW62574-2 – 10.2010
