13 Válvulas de retención
Asegúrese de que las válvulas de cierre de la unidad exterior
(gas y líquido) están completamente abiertas.
14 Válvula de purga de aire
Asegúrese de que la válvula de purga de aire está abierta
(al menos 2 vueltas).
15 Válvula de alivio de presión
Asegúrese de que el calefactor auxiliar está lleno de agua
abriendo la válvula de alivio de presión. Debería evacuar agua
en lugar de aire.
AVISO
La operación del sistema con el calefactor auxiliar
completamente lleno de agua causará daños en el
calefactor auxiliar.
16 Fugas de agua
Compruebe en el interior de la unidad que no hay fugas de
agua. En caso de que haya fugas de agua, cierre las válvulas
de cierre en la entrada y salida de agua y póngase en contacto
con su distribuidor local.
17 Válvulas de cierre
Asegúrese de que las válvulas de cierre están correctamente
instaladas y completamente abiertas.
AVISO
Hacer funcionar el sistema con las válvulas cerradas
dañaría la bomba.

8.7. Encendido de la unidad interior

Cuando la unidad está encendida, "88" aparece en la interfaz del
usuario durante su inicialización, la cual podría durar un tiempo total
de 30 segundos. Durante este proceso, la interfaz del usuario no
puede operarse.

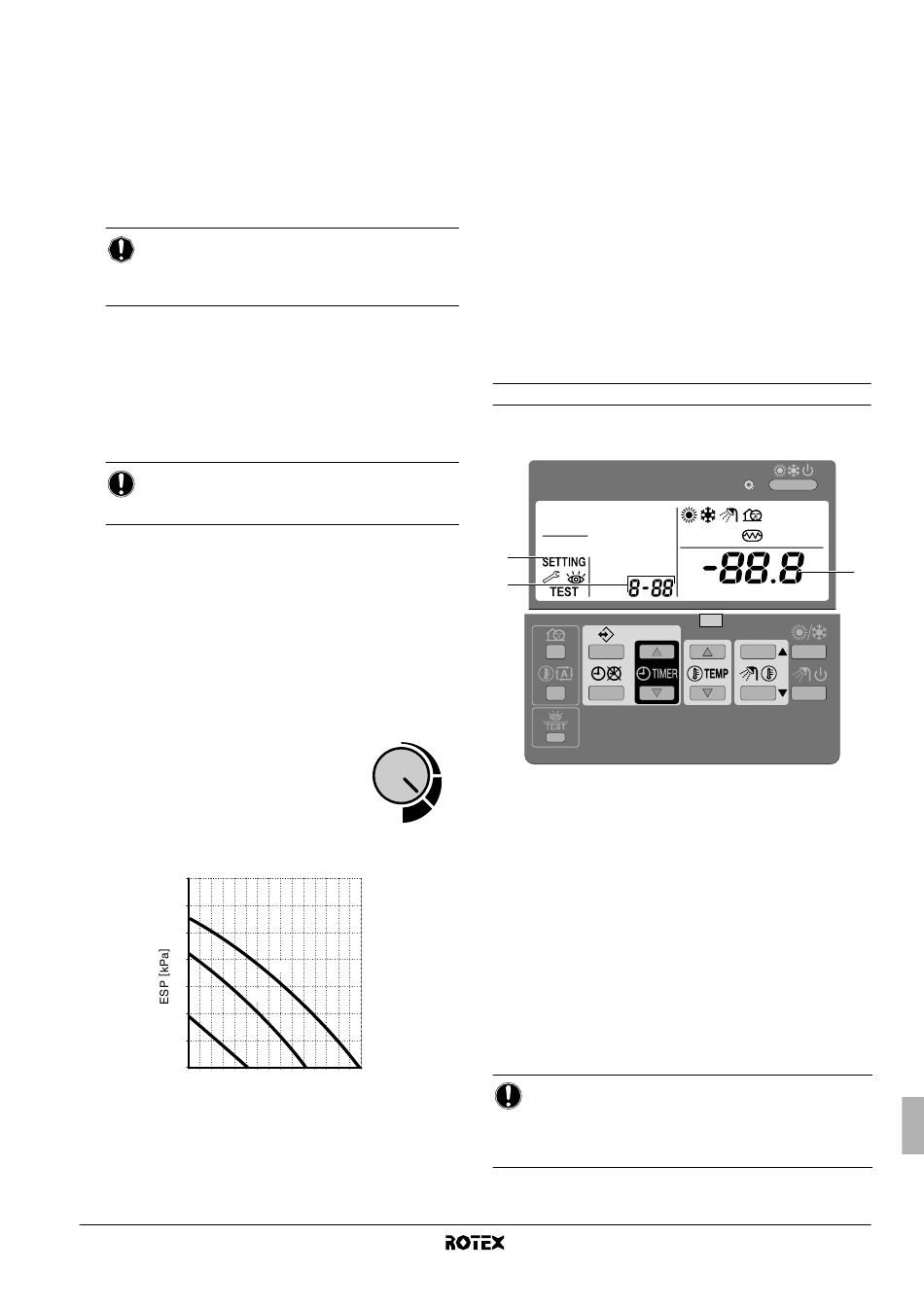

8.8. Ajuste de la velocidad de la bomba

La velocidad de la bomba puede seleccionarse en la bomba (véase
"5.2. Componentes principales" en la página 10).
El ajuste por defecto es la velocidad alta (III). Si el
caudal de agua en el sistema es demasiado
elevado (p.ej. ruido del agua que circula por la
instalación) su velocidad
a velocidad media (II) o velocidad baja (I).
La presión estática exterior
expresado en kPa) en función del flujo de agua (l/min)
se indica en la siguiente gráfica.
70
60
50
40
30
I I
20
I
10
0
12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42
RKHBH/X008BB
Unidad interior para sistema de bomba de calor de aire-agua
4PW62574-2 – 10.2010
I
puede reducirse
disponible (ESP,
III
I I I
[ l/min ]

8.9. Ajustes de campo

El instalador deberá configurar la unidad interior para ajustarla al
entorno de instalación (clima exterior, accesorios instalados, etc.),
así como a las necesidades del usuario. Para ello hay varios ajustes
de campo disponibles. Es posible acceder a estos ajustes de campo
y programarlos a través de la interfaz del usuario de la unidad
interior.
Para cada ajuste de campos se asigna un número o código de
3 dígitos, por ejemplo [1-03], lo que se indica en la pantalla de la
interfaz del usuario. El primer dígito [1] indica el "primer código"
o grupo de ajustes de campo. El segundo y tercer dígito [03] juntos
indican el "segundo código".
En el apartado "8.10. Tabla de ajustes de campo" en la página 40 se
proporciona una lista de todos los ajustes de campo y valores por
defecto. En esta misma lista hemos añadido 2 columnas para
registrar la fecha y el valor de los ajustes de campo que difieran del
valor por defecto.
En el apartado "Descripción detallada" en la página 27 aparece una
descripción detallada de cada ajuste de campo.

Procedimiento

Para cambiar uno o varios ajustes de campo siga las instrucciones
que se proporcionan a continuación.
3
2
Pulse el botón z durante un mínimo de 5 segundos para
1
acceder al MODO DE AJUSTE DE CAMPO.
II
El icono $ (3) se mostrará en la pantalla. Se muestra el
código de ajuste de campo seleccionado ; (2), con el valor
de ajuste indicado a la derecha - (1).
Pulse el botón bgi para seleccionar el primer código de
2
ajuste de obra adecuado.
Pulse el botón bgj para seleccionar el segundo código
3
de ajuste de obra adecuado.
Pulse el botón pfi y el botón pfj para modificar
4
el valor del ajuste de campo seleccionado.
Guarde el nuevo valor ajustado pulsando el botón pr.
5
6 Repita los pasos 2 a 4 para cambiar otros ajustes de campo
según sea necesario.
Cuando finalice, pulse el botón z para salir del MODO DE
7
AJUSTE DE CAMPO.
AVISO
Los cambios realizados en un ajuste de campo
determinado sólo se guardarán si se pulsa el botón pr. Si
se desplaza hasta un nuevo código de ajuste de campo o
pulsa el botón z, se descartarán los cambios realizados.
1
