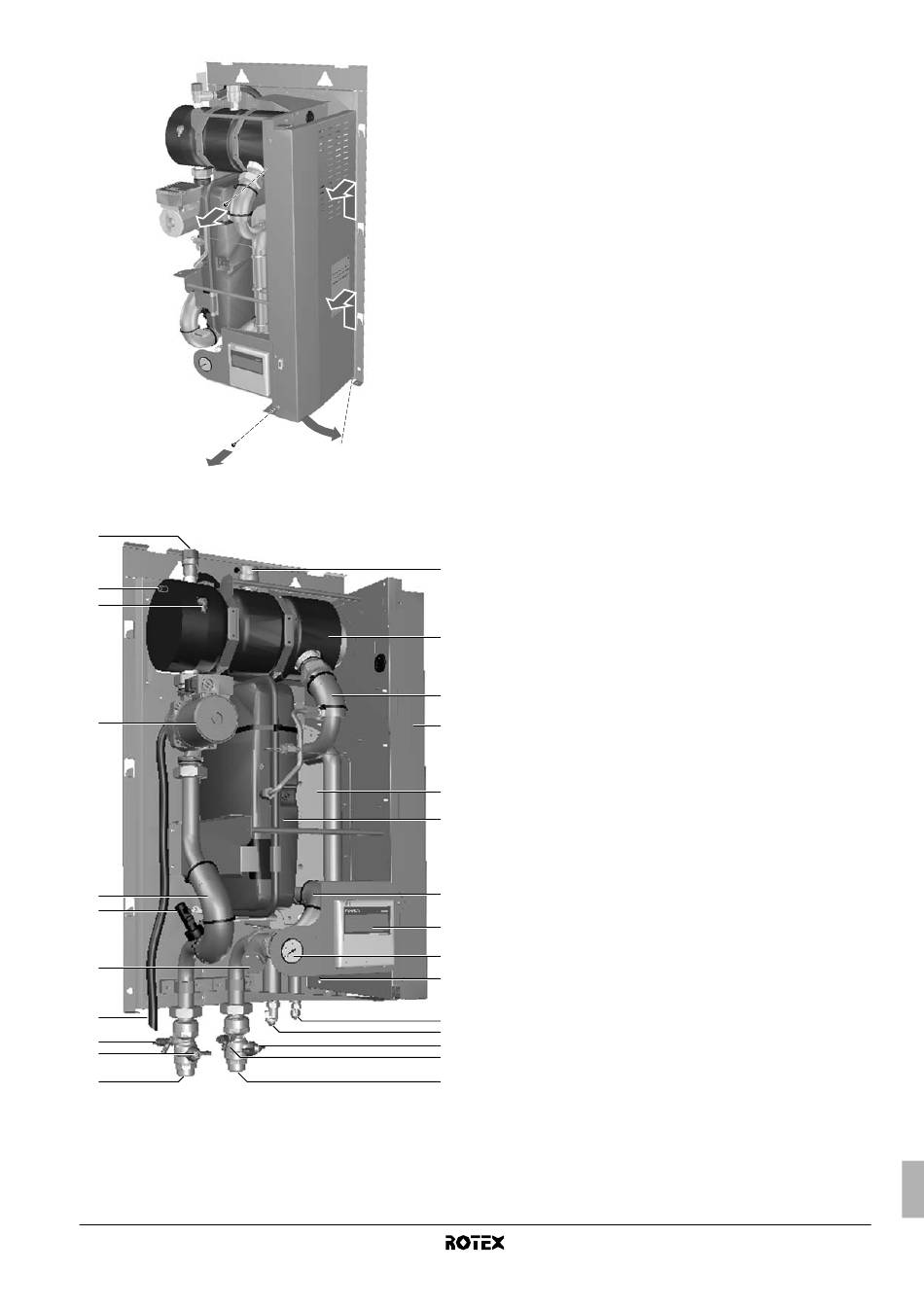

5.2. Componenti principali

20
19
18
17
3
16
14
21
10
13
12
RKHBH/X008BB
Unità interna per sistema a pompe di calore aria acqua
4PW62574-1 – 10.2010
1.
2.
3 3
3.
4.
3 5.
3
6.
7.
8.
2
9.
10. Valvole di chiusura (accessorio)
11. Attacco d'ingresso acqua
12. Attacco d'uscita acqua
1
13. Valvole di drenaggio e di alimentazione
14. Filtro dell'acqua
2
3
15. Manometro
4
16. Flussostato
5
6
17. Pompa
18. Protezione termica del riscaldatore di riserva
3
19. Fusibile termico del riscaldatore di riserva
7
15
3
20. Valvola di sicurezza
8
9
13
10 21. Tubo flessibile della valvola di sicurezza
11
Valvola di spurgo aria
L'aria restante nel sistema idraulico del refrigeratore viene
automaticamente eliminata attraverso la valvola di spurgo
dell'aria.
Riscaldatore di riserva
Il riscaldatore di riserva è costituito da un elemento riscaldante
elettrico nel serbatoio del riscaldatore di riserva che aumenta la
capacità di riscaldamento per il circuito idraulico, se la capacità
di riscaldamento dell'unità esterna è insufficiente a causa di
temperature esterne ridotte.
Sensori di temperatura
Quattro sensori di temperatura determinano la temperatura
dell'acqua e del refrigerante in punti diversi del circuito idraulico.
Quadro elettrico
Il quadro elettrico contiene i componenti elettrici ed elettronici
principali dell'unità interna.
Scambiatore di calore
Serbatoio di espansione (10 litri)
Interfaccia utente
L'interfaccia dell'utente consente all'installatore e all'utente di
impostare, utilizzare e mantenere l'unità.
Attacco del refrigerante liquido
Attacco del refrigerante gassoso
Le valvole di chiusura sull'attacco di ingresso e sull'attacco di
uscita dell'acqua consentono l'isolamento del circuito idraulico
dell'unità interna dal circuito idraulico dell'acqua residenziale.
Questo agevola il drenaggio e la sostituzione dei filtri dell'unità
interna.
Il filtro dell'acqua elimina la sporcizia dall'acqua per evitare
l'eventuale danneggiamento della pompa stessa o il blocco
dell'evaporatore. Il filtro dell'acqua
regolarmente. Vedere il
e assistenza" a pagina 46.
Il manometro consente la lettura della pressione dell'acqua nel
circuito idraulico.
Il flussostato controlla il flusso nel circuito idraulico e protegge lo
scambiatore di calore dal congelamento e la pompa dai
danneggiamenti.
La pompa provoca la circolazione dell'acqua.
Il riscaldatore di riserva è dotato di una protezione termica. Essa
interviene quando la temperatura diventa troppo alta.
Il riscaldatore di riserva è dotato di un fusibile termico. Il fusibile
termico si brucia quando la temperatura è troppo alta (superiore
alla temperatura della protezione termica del riscaldatore di
riserva).
La valvola di sicurezza impedisce una pressione eccessiva
dell'acqua nel circuito idraulico, aprendosi a 3 bar e scaricando
parte dell'acqua.
L'uscita effettiva della valvola di sicurezza. Assicurarsi di fornire
un drenaggio adeguato.
deve essere pulito
paragrafo "10. Manutenzione
