13 Valvole di arresto
Assicurarsi che le valvole di arresto sull'unità esterna (per il gas
e il liquido) siano completamente aperte.
14 Valvola di spurgo aria
Assicurarsi che la valvola di spurgo dell'aria sia aperta (almeno
2 giri).
15 Valvola di sicurezza
Controllare che il riscaldatore di riserva sia completamente
riempito con acqua, aprendo la valvola di sicurezza. Dovrebbe
verificarsi una fuoriuscita d'acqua e non di aria.
AVVISO
L'utilizzo del sistema con il riscaldatore di riserva non
completamente riempito d'acqua può danneggiare il
riscaldatore di riserva!
16 Perdite di acqua
Controllare che all'interno dell'unità non vi siano perdite di
acqua. Se si rilevassero perdite, chiudere le valvole di chiusura
dell'attacco di ingresso e di uscita dell'acqua e interpellare il
rivenditore di zona per richiedere assistenza.
17 Valvole di chiusura
Accertarsi che le valvole
correttamente e siano aperte completamente.
AVVISO
Il funzionamento del sistema a valvole chiuse provoca
il danneggiamento della pompa!
8.7. Accensione dell'unità interna
Quando l'alimentazione dell'unità
sull'interfaccia dell'utente viene visualizzata l'indicazione "88"
durante l'inizializzazione, la
a 30 secondi. Durante tale processo l'interfaccia dell'utente non può
essere utilizzata.
8.8. Impostazione della velocità della pompa
La velocità della pompa può essere selezionata sulla pompa
(consultare "5.2. Componenti principali" a pagina 11).
L'impostazione predefinita corrisponde ad una
velocità elevata (III). Se il flusso d'acqua nel
sistema è troppo elevato (ad esempio si ode
rumore d'acqua corrente durante l'installazione)
è possibile impostare la velocità su valori medi (II)
o bassi (I).

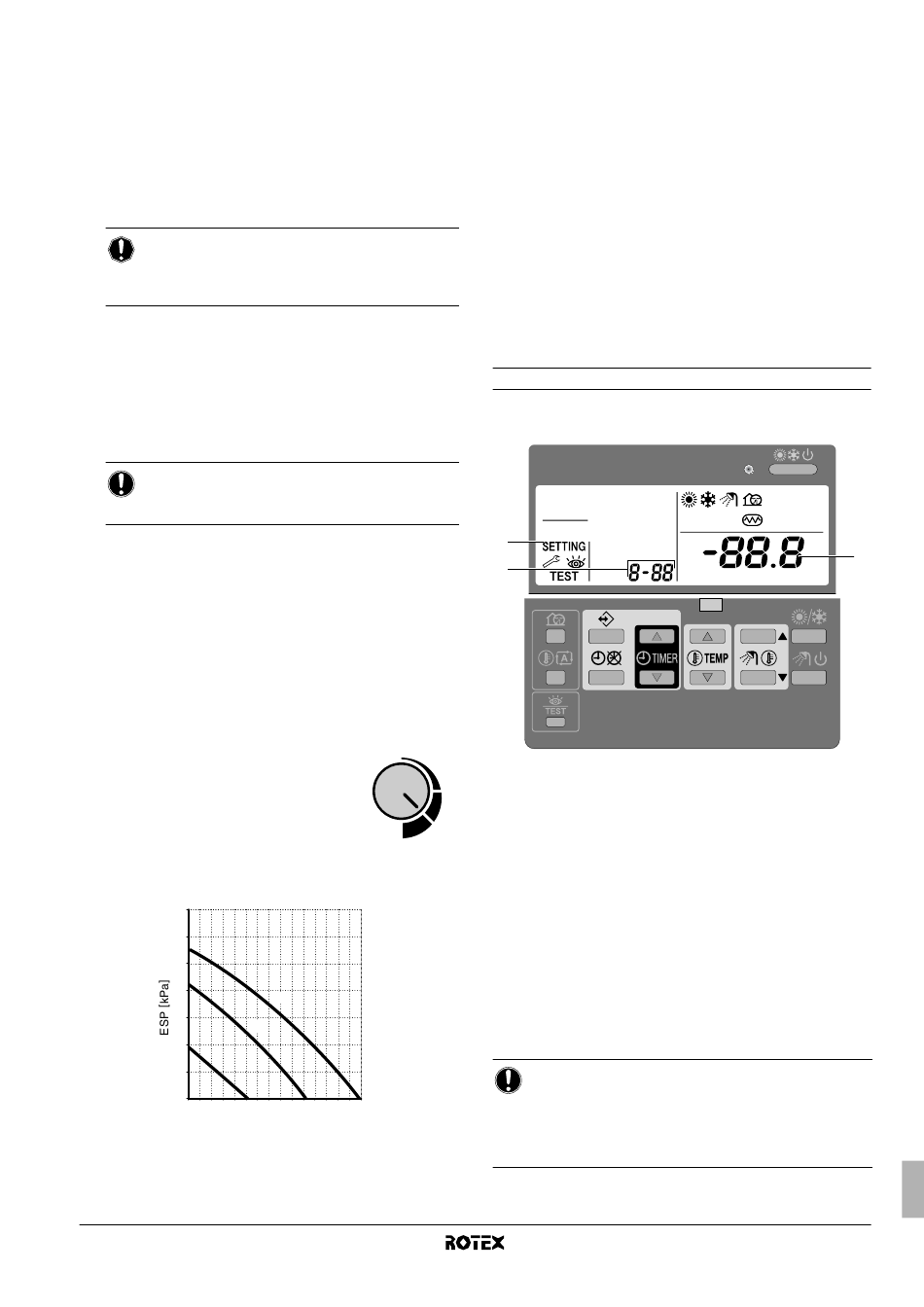

Il grafico sottostante mostra la pressione statica
esterna (ESP, espressa in kPa) disponibile in funzione del flusso
d'acqua (l/min).
70
60
50
40
30
I I
20
I
10
0
12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42
RKHBH/X008BB
Unità interna per sistema a pompe di calore aria acqua
4PW62574-1 – 10.2010
di chiusura siano installate
interna viene attivata,
quale potrebbe richiedere
I
III
I I I
[ l/min ]

8.9. Impostazioni in loco

L'unità interna viene configurata dall'installatore in conformità
all'ambiente di installazione (clima esterno, optional installati e così
via) e alle necessità dell'utente. Sono pertanto disponibili alcune
impostazioni in loco, accessibili e programmabili dall'interfaccia
dell'utente sull'unità interna.
A ogni impostazione in loco è assegnato un codice o numero di
3 cifre (ad esempio [1-03]), indicato sul display dell'interfaccia
dell'utente. La prima cifra [1] indica il "primo codice" o il gruppo di
impostazioni in loco; la seconda e la terza cifra [03] insieme indicano
il "secondo codice".
Un elenco di tutte le impostazioni in loco, compreso di valori
predefiniti, è fornito in "8.10. Tabella delle impostazioni in loco" a
pagina 41. Nello stesso elenco sono state inserite 2 colonne per
registrare la data e il valore delle impostazioni in loco modificate
rispetto al valore predefinito.
Una descrizione dettagliata di ogni impostazione in loco è fornita
nella sezione "Descrizione dettagliata" a pagina 28.

Procedura

Per modificare una o più impostazioni in loco, attenersi alla
procedura riportata di seguito.
3
2
fino
Premere il pulsante z per almeno 5 secondi per accedere alla
1
MODALITÀ DI IMPOSTAZIONE IN LOCO.
Viene visualizzata
dell'impostazione in loco attualmente selezionato è indicato da
II
; (2) con il valore impostato visualizzato a destra - (1).
Premere il pulsante bgi per selezionare il primo codice
2
per l'impostazione in loco.
Premere il pulsante bgj per selezionare il secondo
3
codice per l'impostazione in loco.
Premere i pulsanti pfi e pfj per cambiare
4
il valore impostato per l'impostazione in loco selezionata.
Per salvare il nuovo valore, premere il pulsante pr.
5
6 Ripetere i passi da 2 a 4 per cambiare le altre impostazioni in
loco secondo necessità.
Al termine, premere il pulsante z per uscire dalla MODALITÀ
7
DI IMPOSTAZIONE IN LOCO.
AVVISO
Le modifiche apportate a una specifica impostazione in
loco vengono memorizzate solo se si preme il pulsante
pr. La modifica apportata viene annullata se si immette
un nuovo codice di impostazione in loco o si preme
il pulsante z.
$
l'icona (3). Il
