Instalação 2
Aplicações só de aquecimento ambiente, sem termóstato de
ambiente ligado à unidade de interior. A temperatura em cada
divisão é controlada por válvulas, uma em cada circuito de água.
A água quente doméstica é fornecida através do tanque de água
quente doméstica, ligado à unidade de interior.

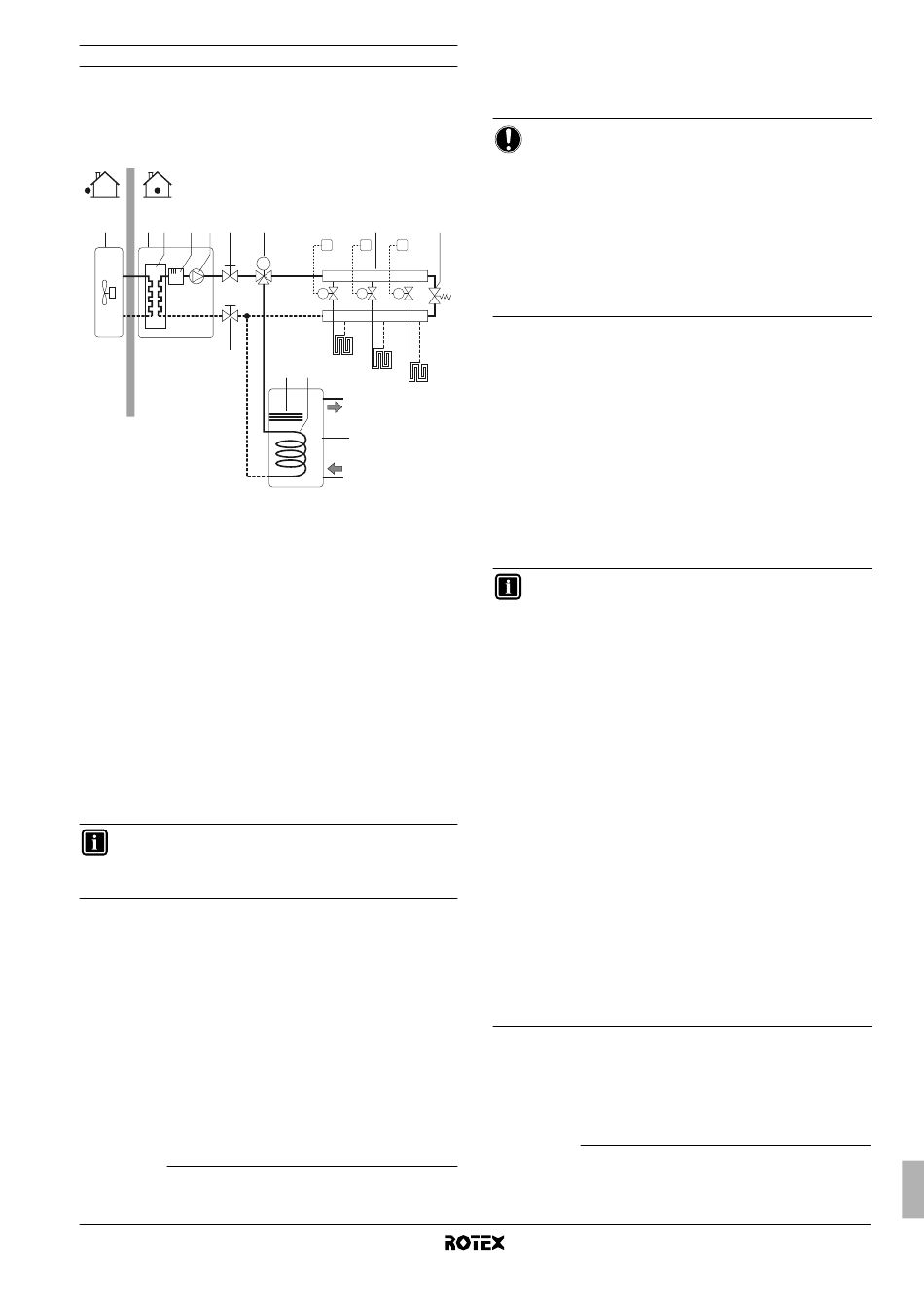

1 2 3 4 5 6
6
1 Unidade de exterior
2 Unidade de interior
3 Permutador de calor
4 Aquecedor de reserva
5 Bomba
6 Válvula de fecho
7 Válvula de 3 vias motorizada (fornecimento local)
8 Colector (fornecimento local)
9 Válvula de derivação (fornecimento local)
10 Tanque de água quente doméstica (opcional)
11 Aquecedor de apoio
12 Serpentina do permutador de calor
FHL1...3 Circuito de aquecimento do piso
T1...3 Termóstato de ambiente individual (opcional)
M1...3 Válvula motorizada individual de controlo do circuito
de aquecimento do piso (fornecimento local)
Funcionamento da bomba
Sem nenhum termóstato ligado à unidade de interior (2), a bomba
(5) pode ser configurada para trabalhar enquanto a unidade de
interior estiver ligada ou até ser alcançada a temperatura pretendida
para a água.
INFORMAÇÕES
Para obter mais pormenores acerca da configuração da
bomba, consulte "8.3. Configuração do funcionamento da
bomba" na página 25.
(1) No tanque sem aquecedor eléctrico de apoio (RKHTS), será utilizado o
aquecedor de reserva no modo de aquecimento da água doméstica.
(2) Apenas aplicável ao tanque com aquecedor eléctrico de apoio integrado
(RKHW*).
RKHBH/X008BB
Unidade de interior para o sistema de bomba de calor ar/água
4PW62574-2 – 10.2010
7 8
T1 T2 T3
M
M1 M2 M3
FHL1
11 12
FHL2
FHL3
10
(1)
(2)
Aquecimento ambiente
A unidade de exterior (1) irá trabalhar até alcançar a temperatura
pretendida para a saída de água, conforme regulado na interface de
utilizador.
AVISO
Quando a circulação em cada circuito de aquecimento
ambiente (FHL1...3) é controlada por válvulas controladas
à distância (M1...3), é importante instalar uma válvula de
derivação (9), para evitar a activação do fluxóstato de
segurança.
9
A válvula de derivação deve ser escolhida de forma
a assegurar em todos os momentos o fluxo mínimo de água
mencionado em "6.7. Tubagens de água" na página 15.
Recomenda-se a selecção de um diferencial de pressão
controlado pela válvula de derivação.
Aquecimento de águas domésticas
Quando se activa o modo de aquecimento da água doméstica (quer
por acção manual do utilizador, quer de forma automática através de
um temporizador), a temperatura pretendida para a água quente
doméstica será atingida por recurso combinado à serpentina do
permutador de calor e ao aquecedor eléctrico de apoio
aquecedor de reserva
Quando a temperatura das águas quentes domésticas é inferior ao
ponto de regulação configurado pelo utilizador, a válvula de 3 vias
é activada, para aquecer as águas domésticas com a bomba de
calor. Se houver uma grande solicitação de água quente doméstica
ou uma regulação muito elevada da temperatura da mesma,
o aquecedor de apoio (11)
fornecer um aquecimento complementar.
INFORMAÇÕES
Apenas para o RKHW*:
■
Perante temperaturas exteriores baixas, quando
a solicitação de aquecimento ambiente é maior,
a unidade de interior pode ser configurada para que
a água
exclusivamente pelo aquecedor de apoio. Desta
forma, assegura-se que a capacidade da bomba de
calor fica disponível para aquecimento do ambiente.
■
Pode obter detalhes acerca da configuração do
tanque
temperaturas exteriores baixas em "8.9. Regulações
locais" na página 27, regulações locais [5-02]
a [5-04].
Apenas para o RKHTS:
■
Perante temperaturas exteriores baixas, quando
a solicitação de aquecimento ambiente é maior,
a unidade de interior pode ser configurada para que
a água
simultâneo pela bomba de calor e pelo aquecedor de
reserva. Tal
aquecimento ambiente é reduzida ao mínimo.
■
Pode obter detalhes acerca da configuração do
tanque
temperaturas exteriores baixas em "8.9. Regulações
locais" na página 27, regulações locais [5-02]
a [5-04].
(3) Apenas aplicável ao tanque com aquecedor eléctrico de apoio integrado
(RKHW*).
(4) Apenas aplicável ao tanque sem aquecedor eléctrico de apoio (RKHTS).
(5) Apenas aplicável ao tanque com aquecedor eléctrico de apoio integrado
(RKHW*).
(6) Apenas aplicável ao tanque sem aquecedor eléctrico de apoio (RKHTS).
(4)
.
(5)
ou o aquecedor de reserva (4)
quente doméstica seja
de água quente doméstica
quente doméstica seja aquecida
assegura que a interrupção
de água quente doméstica
Manual de instalação
(3)
ou ao
(6)
pode
aquecida
perante
em
do
perante
