Installeer de unit niet op een plaats die vaak als werkplaats
wordt gebruikt.
In het geval van bouwwerken (bijv. slijpwerk) waar veel stof
wordt geproduceerd, moet de unit worden afgedekt.
■
Zorg ervoor dat in geval van een waterlek, het water geen
schade kan berokkenen aan de installatieruimte en de
omgeving.
■
Plaats geen voorwerpen of uitrusting bovenop de unit.
■
Installeer de voedingskabel op minstens 1 meter van tv- of
radiotoestellen om storingen in het beeld of de klank te
voorkomen.
(Afhankelijk van de radiogolven volstaat een afstand van
1 meter soms niet om ruis te voorkomen.)
■
Installeer de unit niet op een van de volgende plaatsen:
■ In de aanwezigheid van dampen van mineraalolie, oliespray
of dampen.
De kwaliteit van de plastic onderdelen kan verminderen en
ze kunnen uit het toestel vallen of waterlekken veroorzaken.
■ Waar corrosieve gassen, zoals zwavelzuurgassen worden
geproduceerd.
Corrosie aan de koperen leidingen of gesoldeerde delen kan
leiden tot koelmiddellekken.
■ In de aanwezigheid van apparatuur die elektromagnetische
golven genereert.
Elektromagnetische golven kunnen het besturingssysteem
storen, zodat het toestel slecht zou werken.
■ Waar de lucht een hoog zoutgehalte bevat.
■ Waar de spanning sterk schommelt, zoals in een fabriek.
■ In voertuigen of schepen.
■ In de aanwezigheid van zuur- of alkalinedampen.
INFORMATIE
Als de installatie uitgerust is met een tank voor warm water
voor huishoudelijk
installatiehandleiding van de tank voor warm water voor
huishoudelijk gebruik.

6.2. Afmetingen en serviceruimte

Maateenheid: mm
Afmetingen van de unit, zie afbeelding 3.
1 Buigzame afvoerslang
2 Aansluiting van wateruitlaat
3 Aansluiting van waterinlaat
4 Aansluiting van koelmiddelvloeistof
5 Aansluiting van koelmiddelgas
FBSP Female British Standard Pipe (Vrouwelijke leiding Britse
standaard)
MBSP Male British Standard Pipe (Mannelijke leiding Britse
standaard)
Vereiste serviceruimte, zie afbeelding 2.
Montagehandleiding
13
gebruik (optie), zie de

6.3. Controleren, hanteren en uitpakken van de unit

■
De binnenunit is verpakt in een kartonnen doos, met banden
bevestigd op een houten pallet.
■
Bij de levering moet de unit worden gecontroleerd. Eventuele
schadeclaims moeten onmiddellijk worden doorgegeven aan de
bevoegde expeditie-agent.
■
Controleer of alle accessoires van de binnenunit zijn
meegeleverd (zie "4. Accessoires" op pagina 10).
■
Breng de unit zo dicht mogelijk bij de uiteindelijke installatie-
plaats in de oorspronkelijke verpakking om beschadiging tijdens
het vervoer te voorkomen.
■

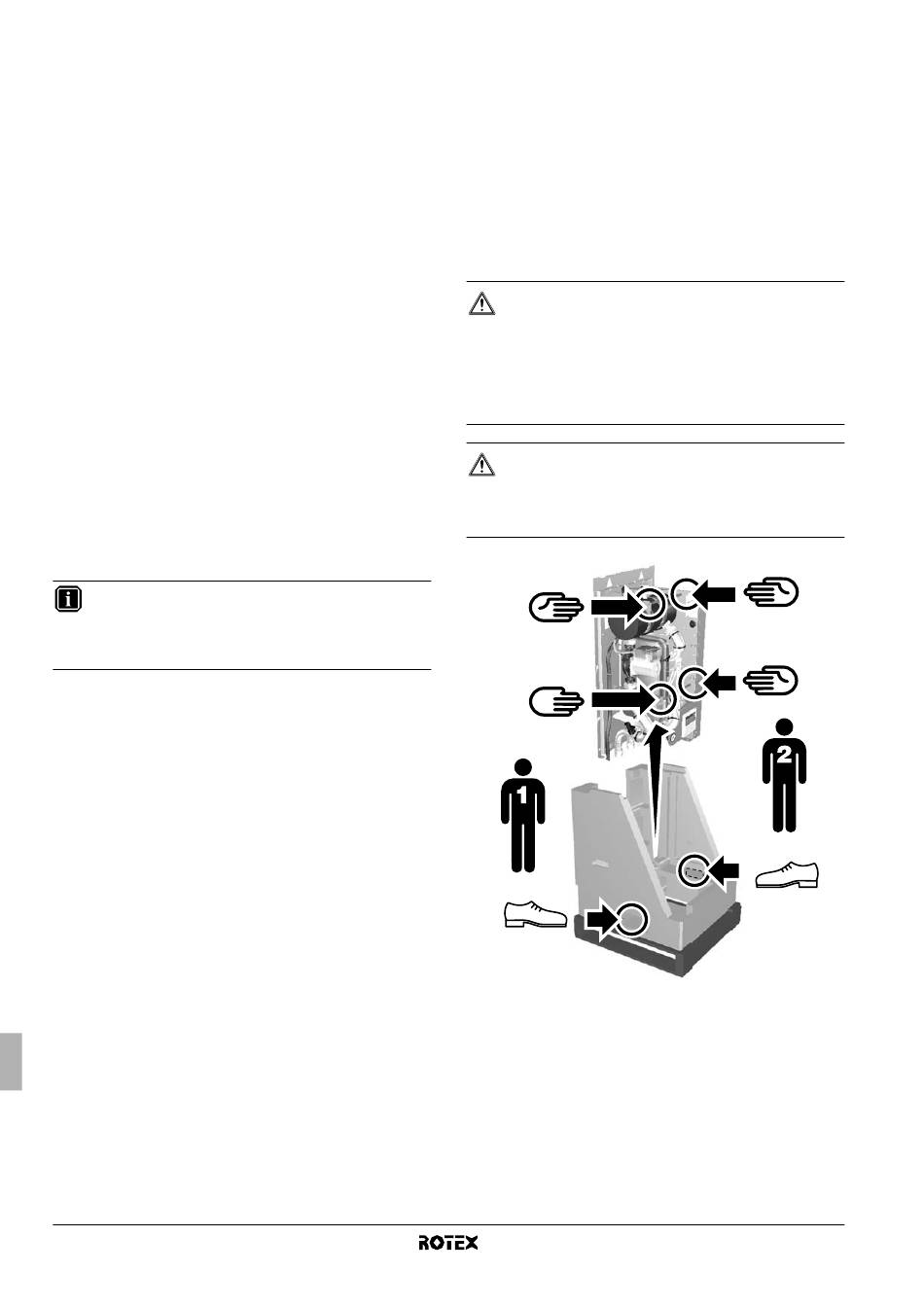

De binnenunit weegt ongeveer 46 kg en moet door twee
personen aan de twee hefstangen worden opgeheven.
VOORZICHTIG
■
Hef de unit niet op met de schakelkast of de leidingen!
Twee hefstangen zijn voorzien om de unit op te
heffen.
■
Ruim het verpakkingsmateriaal op een veilige manier
op. Verpakkingsmateriaal, zoals spijkers en andere
metalen of houten delen, kunnen steekwonden of
andere letsels veroorzaken.
WAARSCHUWING
Scheur alle plastic zakken van de verpakking in stukken en
gooi ze weg zodat er geen kinderen kunnen mee spelen.
Kinderen kunnen bij het spelen met een plastic zak per
ongeluk verstikken.
Binnenunit voor lucht-water-warmtepompsysteem
RKHBH/X008BB
4PW62574-2 – 10.2010
