6.3. Ispezione, trattamento ed eliminazione
dell'imballaggio dell'unità
■
L'unità interna è imballata una scatola di cartone fissata con
delle reggette su un pallet di legno.
■
Al momento della consegna,
obbligatoriamente ispezionata con attenzione ed ogni danno
rilevato deve essere immediatamente notificato per iscritto al
vettore.
■
Accertarsi che siano inclusi tutti gli accessori dell'unità interna
(vedere "4. Accessori" a pagina 10).
■
Per evitare danni durante
nell'imballaggio originale il più vicino possibile al luogo
d'installazione.
■

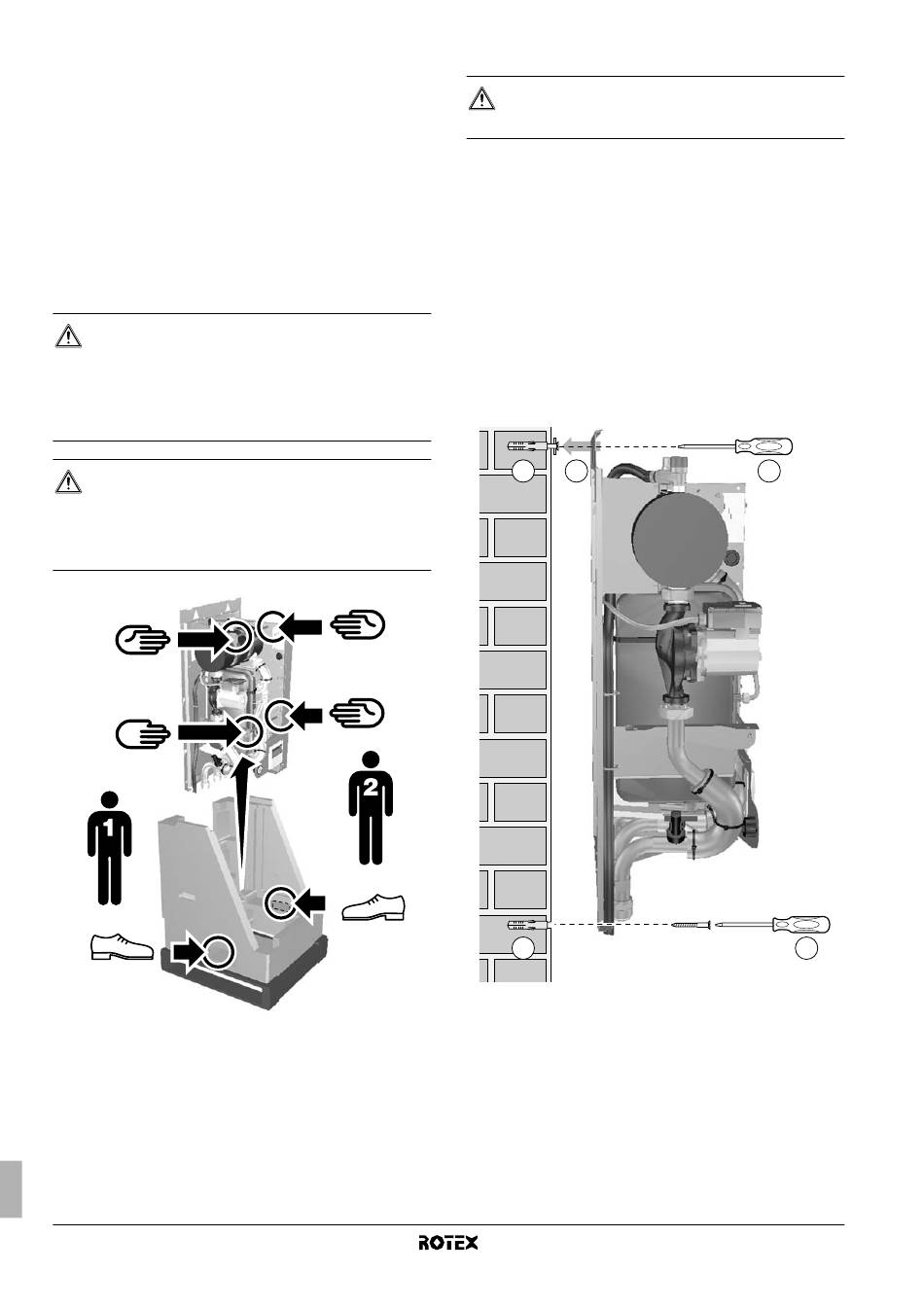

L'unità interna pesa circa 46 kg e deve essere sollevata da due
persone utilizzando le due barre di sollevamento previste.
ATTENZIONE
■
Non afferrare il quadro elettrico o le tubazioni per
sollevare l'unità! Sono disponibili due barre di
sollevamento per l'unità.
■
Smaltire in modo sicuro i materiali di imballaggio. Tali
materiali, ad esempio chiodi o altre parti in metallo
o in legno, possono causare infortuni.
AVVERTIMENTO
Lacerare e gettare via i sacchetti degli imballaggi di
plastica, in modo che i bambini non li possano usare per
giocare. Impossessandosi dei sacchetti di plastica per
giocare, i bambini
soffocamento.
Manuale d'installazione
14
l'unità deve essere
il trasporto, portare l'unità
rischierebbero la morte per
6.4. Montaggio dell'unità interna
ATTENZIONE
L'unità interna pesa circa 46 kg. L'installazione richiede
l'intervento di due persone.
1 Applicare il modello per l'installazione (vedere la confezione)
sulla parete e segnare le posizioni di fissaggio (2 in alto (● T)
e 2 in basso (● B)).
Assicurarsi che i contrassegni (2 per 2) siano perfettamente
allineati e che le loro dimensioni corrispondano alla figura 4.
Quando l'unità non è montata in piano, è possibile che rimanga
dell'aria nel circuito idraulico,
funzionamento dell'unità.
Prestare particolare attenzione a tale requisito quando si installa
il modello RKHBX per impedire il traboccamento della bacinella
di drenaggio.
2 Praticare 4 fori e inserire 4 tasselli (adatti a M10).
3 Inserire le viti nei tasselli superiori e agganciare l'unità interna
alle viti superiori.
4 Inserire le viti nei tasselli inferiori e serrarle saldamente.
2
1
1
Unità interna per sistema a pompe di calore aria acqua
provocando problemi di
3
4
RKHBH/X008BB
4PW62574-1 – 10.2010
