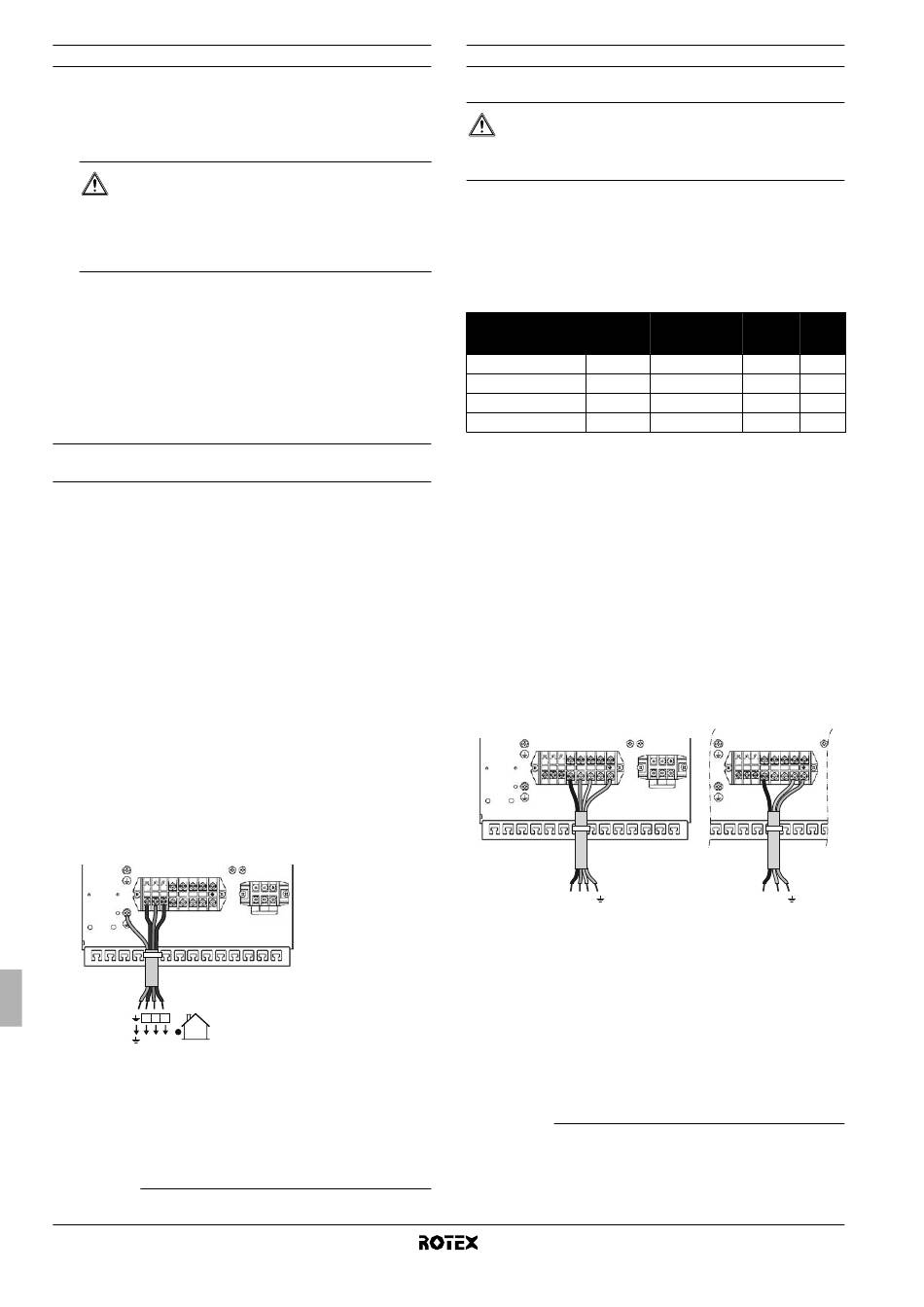

Directives de câblage local
La plupart du câblage local de l'unité intérieure doit être fait sur
le bornier à l'intérieur du coffret électrique. Pour accéder au
bornier, retirez le couvercle de l'unité intérieure et le panneau de
service du coffret électrique, reportez-vous à la section
"5.1. Ouverture de l'unité intérieure" à la page 10.
AVERTISSEMENT
Coupez l'alimentation électrique – c.-à-d. le courant
de l'unité extérieure et l'alimentation du chauffage
d'appoint et du ballon d'eau chaude domestique (le
cas échéant) – avant de retirer le panneau de service
du coffret électrique.
Les attache-câbles sont prévus au bas du coffret électrique.
Fixez tous les câbles à l'aide des attache-câbles (non fourni).
Un circuit électrique spécial est requis pour le chauffage
d'appoint.
Les installations équipées d'un ballon d'eau chaude domestique
(option) nécessitent un circuit électrique spécifique pour le
(1)
surchauffage
.
Reportez-vous au manuel d'installation du ballon d'eau chaude
domestique.
Raccordement de l'alimentation électrique de l'unité
intérieure et du câble de communication
Exigences imposées au circuit et aux câbles électriques
L'alimentation électrique de l'unité intérieure doit être fournie par
l'unité extérieure. La communication de données avec l'unité
extérieure est fournie via le même câble.
Pour toutes les directives et spécifications relatives au câblage sur
place entre l'unité intérieure et l'unité extérieure, reportez-vous au
manuel d'installation de l'unité extérieure.
Procédure
1
À l'aide du câble approprié, raccordez le circuit électrique aux
bornes appropriées comme indiqué dans le schéma de câblage
et l'illustration ci-dessous.
2
Raccordez le conducteur de terre (jaune/vert) à la vis de terre
sur la plaque de fixation du coffret électrique.
3
Fixez le câble aux supports d'attache-câbles au moyen
d'attache-câbles pour réduire les contraintes.
4
Lors de l'acheminement des câbles, veillez à ce qu'ils ne gênent
pas le montage du couvercle de l'unité intérieure, reportez-vous
à la section figure 3.
Remarque: seul le câblage local pertinent est illustré.
X1M
1
2
3
1
2
3
1 2 3
(1) Uniquement pour les ballons avec dispositif de surchauffage intégré
(RKHW*)
Manuel d'installation
20
X3M
Connexion de l'alimentation électrique du chauffage d'appoint
Exigences imposées au circuit et aux câbles électriques
ATTENTION
Utilisez un circuit électrique spécifique pour le chauffage
d'appoint et le surchauffage
électrique partagé par un autre appareil.
(a) Uniquement pour les ballons avec dispositif de surchauffage intégré
(RKHW*)
Ce circuit d'alimentation doit être protégé par les dispositifs de
sécurité requis en fonction de la législation applicable.
Sélectionnez le câble électrique conformément à la législation
applicable. Pour le courant de service maximal du chauffage
d'appoint, reportez-vous au tableau ci-dessous.
(2) (3)
Capacité du
Modèle d'unité
chauffage
intérieure
d'appoint
RKHB*008BB3V3
3 kW
(a) (b)
RKHB*008BB6V3
6 kW
RKHB*008BB6WN
6 kW
RKHB*008BB9WN
9 kW
(a) Équipement conforme à EN/IEC 61000-3-12
(b) Cet équipement est conforme à EN/IEC 61000-3-11
l'impédance du système Z
soit inférieure ou égale à Z
sys
entre l'alimentation de l'utilisateur et le système public. L'installateur ou
l'utilisateur de l'équipement a la responsabilité – éventuellement en consultant
l'opérateur du réseau de distribution – de veiller à ce que l'équipement soit
uniquement raccordé à l'alimentation avec une impédance du système Z
inférieure ou égale à Z
.
max
Procédure
1
À l'aide du câble approprié, raccordez le circuit électrique au
disjoncteur principal comme indiqué dans le schéma de câblage
et l'illustration ci-dessous.
2
Raccordez le conducteur de terre (jaune/vert) à la vis de terre
de la borne X1M.
3
Fixez le câble aux supports d'attache-câbles au moyen
d'attache-câbles pour réduire les contraintes.
Remarque: seul le câblage local pertinent est illustré.
3x 400 V
X1M
L1
L2 L3
N
L1 L2 L3
(2) Norme technique européenne/internationale fixant les limites des
courants harmoniques produits par l'équipement raccordé aux systèmes
basse tension publics avec une entrée de courant de >16 A et ≤75 A par
phase.
(3) Norme technique européenne/internationale fixant les limites des
variations de tension, de fluctuation de tension et d'oscillation dans les
systèmes d'alimentation basse tension publics pour équipements avec
courant nominal de ≤75 A.
Unité intérieure pour système de pompe à chaleur air à eau
(a)
. N'utilisez jamais un circuit
Tension nominale
Courant
du chauffage
de service
d'appoint
maximal
Z
max
1x 230 V
13 A
1x 230 V
26 A
0,29
3x 400 V
8,6 A
3x 400 V
13 A
(2)
(3)
pour autant que
au point d'interface
max
sys
1x 230 V
X1M
X3M
L1
N
L1
N
RKHBH/X008BB
4PW62574-2 – 10.2010
(Ω)
