Applicazione 2

Applicazione di solo riscaldamento dell'ambiente senza un
termostato ambiente collegato all'unità interna. La temperatura in
ogni ambiente è controllata da una valvola su ogni circuito idraulico.
L'acqua calda per usi domestici viene fornita dal serbatoio dell'acqua
calda per usi domestici collegato all'unità interna.

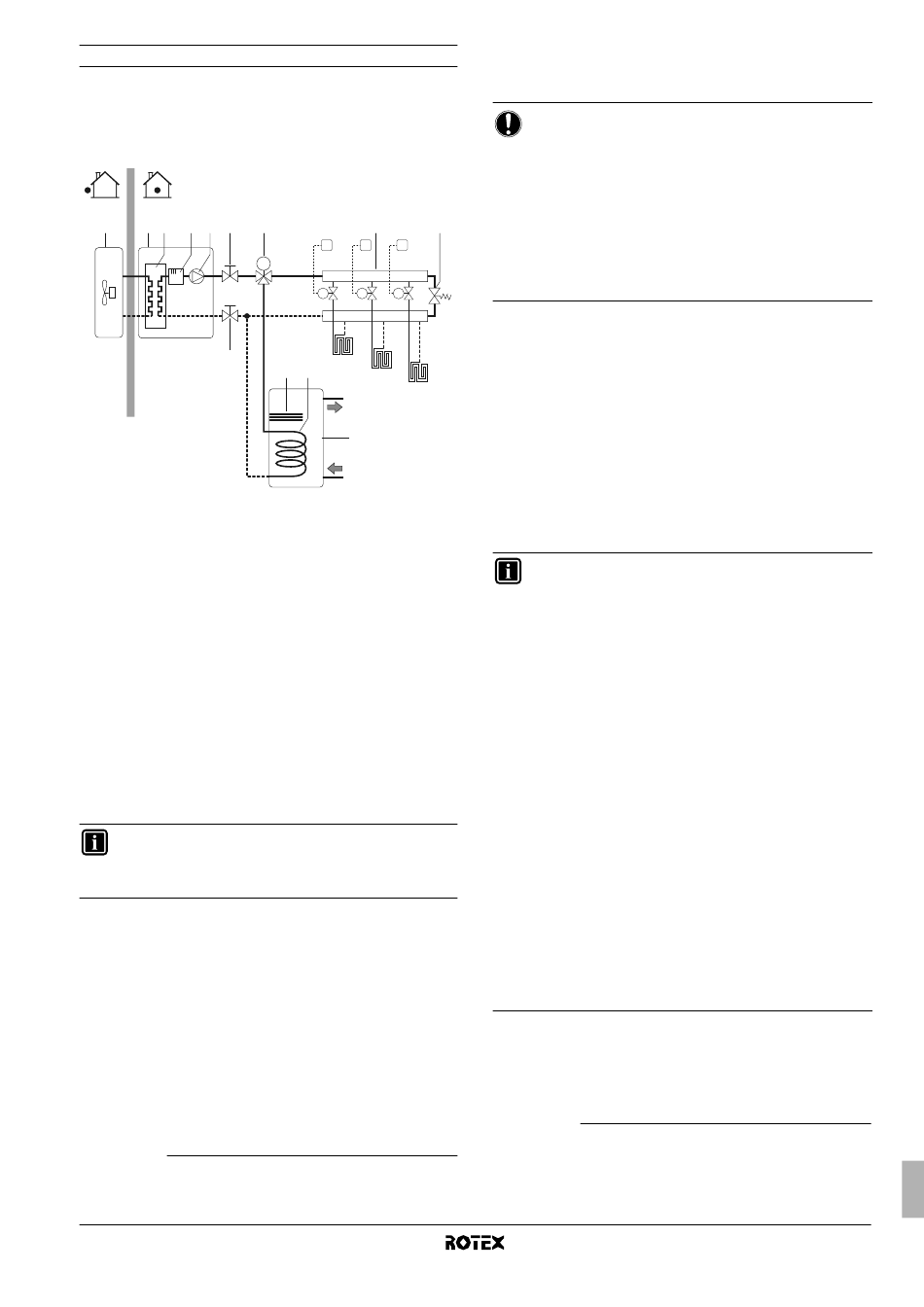

1 2 3 4 5 6
6
1 Unità esterna
2 Unità interna
3 Scambiatore di calore
4 Riscaldatore di riserva
5 Pompa
6 Valvola di chiusura
7 Valvola a 3 vie motorizzata (da reperire in loco)
8 Collettore (da reperire in loco)
9 Valvola by-pass (da reperire in loco)
10 Serbatoio dell'acqua calda per usi domestici (opzionale)
(2)
11 Surriscaldatore
12 Serpentina dello scambiatore di calore
FHL1...3 Anello di riscaldamento a pavimento
T1...3 Termostato ambiente individuale (opzionale)
M1...3 Valvola motorizzata individuale per il controllo dell'anello
di riscaldamento a pavimento (da reperire in loco)
Funzionamento della pompa
Senza un termostato collegato all'unità interna (2), la pompa (5) può
essere configurata per funzionare o fintanto che è attiva l'unità
interna, oppure finché non è stata raggiunta la temperatura richiesta
dell'acqua.
INFORMAZIONI
Per ulteriori informazioni sulla configurazione della pompa,
consultare "8.3. Configurazione di funzionamento della
pompa" a pagina 25.
(1) Per il serbatoio senza surriscaldatore elettrico (RKHTS), il riscaldatore di
riserva verrà utilizzato nella modalità di riscaldamento dell'acqua per usi
domestici.
(2) Applicabile solo per il serbatoio con surriscaldatore elettrico incorporato
(RKHW*).
RKHBH/X008BB
Unità interna per sistema a pompe di calore aria acqua
4PW62574-1 – 10.2010
7 8
T1 T2 T3
M
M1 M2 M3
FHL1
11 12
FHL2
FHL3
10
(1)
Riscaldamento dell'ambiente
L'unità esterna (1) funziona per raggiungere la temperatura target
dell'acqua in uscita come impostata nell'interfaccia dell'utente.
AVVISO
Quando la circolazione in ogni anello di riscaldamento
dell'ambiente (FHL1...3) è controllata da valvole ad
azionamento remoto (M1...3), è importante installare una
valvola by-pass (9) per evitare l'attivazione del dispositivo
di sicurezza del flussostato.
La valvola by-pass deve essere selezionata in modo che
9
il flusso dell'acqua
dell'acqua" a pagina 15 sia sempre garantito.
Si consiglia di scegliere una valvola bypass controllata
mediante differenza di pressione.
Riscaldamento dell'acqua per usi domestici
Quando viene attivata la modalità di riscaldamento dell'acqua per usi
domestici (manualmente dall'utente o automaticamente attraverso un
timer di programmazione), la temperatura target dell'acqua calda per
usi domestici viene raggiunta grazie all'azione combinata della
serpentina dello scambiatore di calore e del surriscaldatore
(3)
elettrico oppure del riscaldatore di riserva
Quando la temperatura dell'acqua calda per usi domestici è inferiore
al setpoint configurato dall'utente, la valvola a 3 vie si attiva per
riscaldare l'acqua calda per usi domestici attraverso la pompa di
calore. In caso di una considerevole richiesta di acqua calda per usi
domestici o un'impostazione elevata per la temperatura dell'acqua
calda per usi domestici, il surriscaldatore (11)
(6)
di riserva (4) è in grado di fornire il riscaldamento ausiliario.
INFORMAZIONI
Solo per RKHW*:
■
Con basse temperature esterne, quando la domanda
di riscaldamento dell'ambiente è più alta, l'unità
interna può essere configurata per fare riscaldare
l'acqua
surriscaldatore. Questo assicura che tutta la capacità
della pompa di calore resti a disposizione del
riscaldamento dell'ambiente.
■
Per ulteriori informazioni sulla configurazione del
serbatoio dell'acqua calda per usi domestici per
temperature
"8.9. Impostazioni in loco" a pagina 27, impostazioni
in loco da [5-02] a [5-04].
Solo per RKHTS:
■
Con basse temperature esterne, quando la domanda
di riscaldamento dell'ambiente è più alta, l'unità
interna può essere configurata per fare riscaldare
l'acqua per usi domestici dal riscaldatore di riserva e
dalla pompa di calore contemporaneamente. Questo
garantisce
dell'ambiente venga limitata a un minimo.
■
Per ulteriori informazioni sulla configurazione del
serbatoio dell'acqua calda per usi domestici per
temperature
"8.9. Impostazioni in loco" a pagina 27, impostazioni
in loco da [5-02] a [5-04].
(3) Applicabile solo per il serbatoio con surriscaldatore elettrico incorporato
(RKHW*).
(4) Applicabile solo per il serbatoio senza surriscaldatore elettrico incorporato
(RKHTS).
(5) Applicabile solo per il serbatoio con surriscaldatore elettrico incorporato
(RKHW*).
(6) Applicabile solo per il serbatoio senza surriscaldatore elettrico incorporato
(RKHTS).
minimo specificato in
(4)
.
(5)
oppure il riscaldatore
per usi domestici esclusivamente
esterne ridotte,
che l'interruzione del riscaldamento
esterne ridotte,
Manuale d'installazione
"6.7. Tubi
dal
consultare
consultare
5
