In caso di installazione di molte unità (2 o più unità) in
collegamento laterale per fila.
H
I rapporti fra le dimensioni di H, A, e L vengono mostrati nella tabella
sottostante.
L
0<L≤1/2H
L≤H
1/2H<L
H<L
Installazione non consentita
E
SEMPI DI APPLICAZIONI TIPICHE
Quando il sistema Rotex viene utilizzato in serie con
un'altra fonte di calore (ad esempio caldaia alimentata a
gas) è necessario assicurarsi che la temperatura
dell'acqua di ritorno allo scambiatore di calore non superi
55°C. Rotex non potrà essere ritenuta responsabile di
alcun danno risultante dal mancato rispetto di tale norma.
Gli esempi di applicazione forniti di seguito hanno scopo puramente
illustrativo.

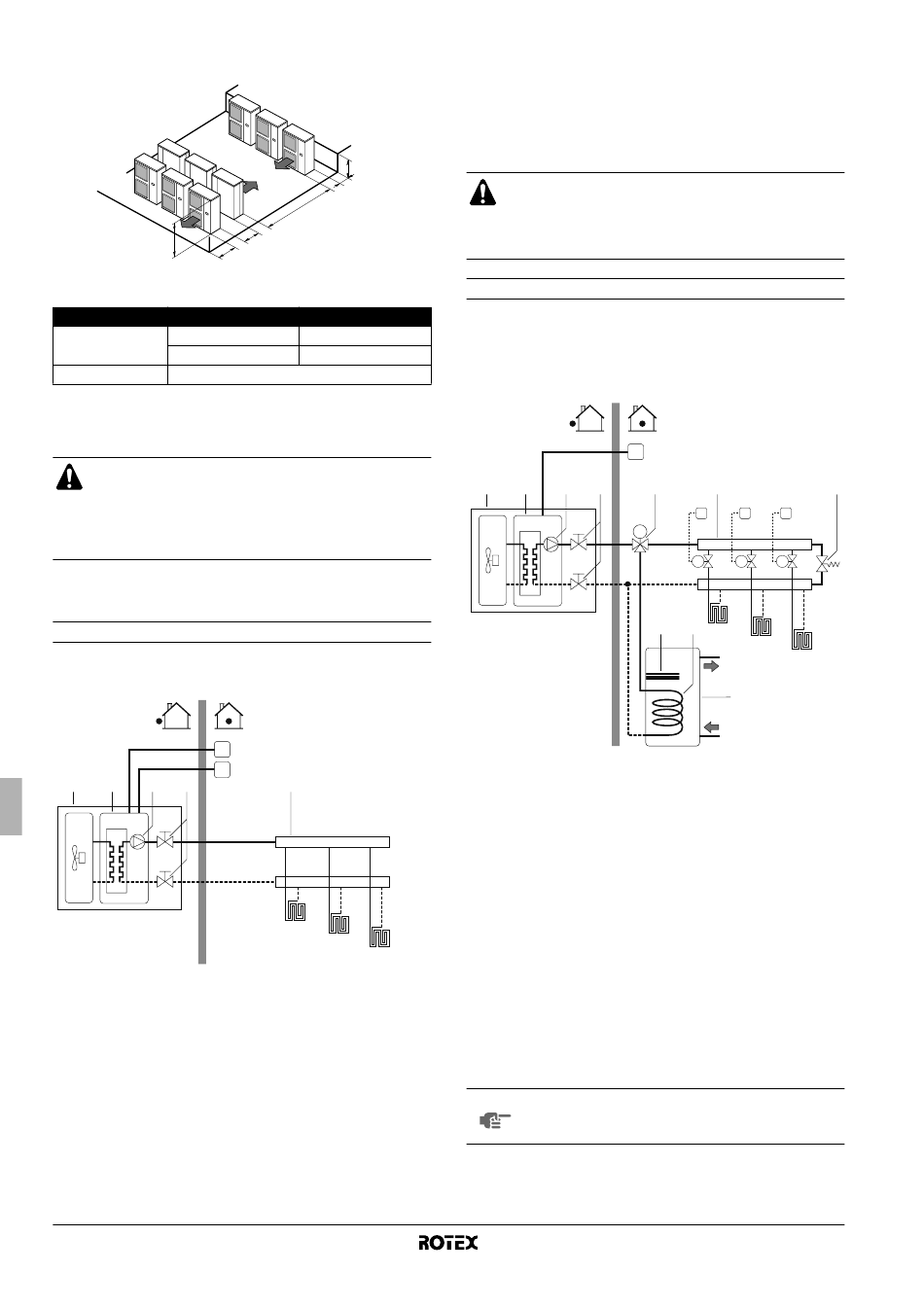

Applicazione 1

Applicazione di solo riscaldamento dell'ambiente con un termostato
ambiente collegato all'unità.
I
T
1
2
3
4
1
Unità
2
Scambiatore di calore
3
Pompa
4
Valvola di chiusura
5
Collettore (non di
fornitura)
Manuale d'installazione
6
L
A
≥3000
≥600
≥1500
A
250
300
5
FHL1
FHL2
FHL3
FHL1..3
Anello di riscaldamento a
pavimento
(non di fornitura)
T
Termostato ambiente
(non di fornitura)
I
Interfaccia dell'utente
Funzionamento dell'unità e riscaldamento dell'ambiente
Quando un termostato ambiente (T) è collegato all'unità e il termo-
stato ambiente invia una richiesta di riscaldamento, l'unità si avvia
per raggiungere la temperatura target dell'acqua in uscita come
impostata nell'interfaccia dell'utente.
Quando la temperatura ambiente è superiore al set point del
termostato, l'unità si arresta.
Collegare i fili del termostato ai terminali corretti
(consultare "Collegamento del cavo del termostato" a
pagina 17) e configurare correttamente i commutatori
bistabili del microinterruttore (vedere "Configurazione di
installazione del termostato ambiente" a pagina 20).

Applicazione 2

Applicazione di solo riscaldamento dell'ambiente senza un
termostato ambiente collegato all'unità. La temperatura in ogni
ambiente è controllata da una valvola su ogni circuito idraulico.
L'acqua calda ad uso domestico viene fornita dal serbatoio
dell'acqua calda per usi domestici collegato all'unità.
I
1
2
3
4
M
1
Unità
2
Scambiatore di calore
3
Pompa
4
Valvola di chiusura
5
Collettore
(non in dotazione)
6
Valvola a 3 vie
motorizzata
7
Valvola by-pass
(non di fornitura)
8
Surriscaldatore
9
Serpentina dello
scambiatore di calore
Funzionamento della pompa
In mancanza di un termostato collegato all'unità (1), la pompa (3)
può essere configurata per funzionare contemporaneamente all'unità
oppure finché non è stata raggiunta la temperatura richiesta
dell'acqua.
NOTA
Per ulteriori informazioni sulla configurazione della
pompa, consultare "Configurazione di funzionamento
della pompa" a pagina 21.
Unità per sistema a pompe di calore aria-acqua
5
6
T1
T2
T3
M1
M2
M3
8
9
FHL1
FHL2
FHL3
10
10
Serbatoio dell'acqua
calda per usi domestici
FHL1..3
Anello di riscaldamento a
pavimento
(non di fornitura)
T1..3
Termostato ambiente
individuale (non di
fornitura)
M1..3
Valvola motorizzata
individuale per
controllare l'anello FHL1
(non di fornitura)
I
Interfaccia dell'utente
R(D/B)LQ011~016AA6V3+W1
4PW53149-1
7
