Visão geral

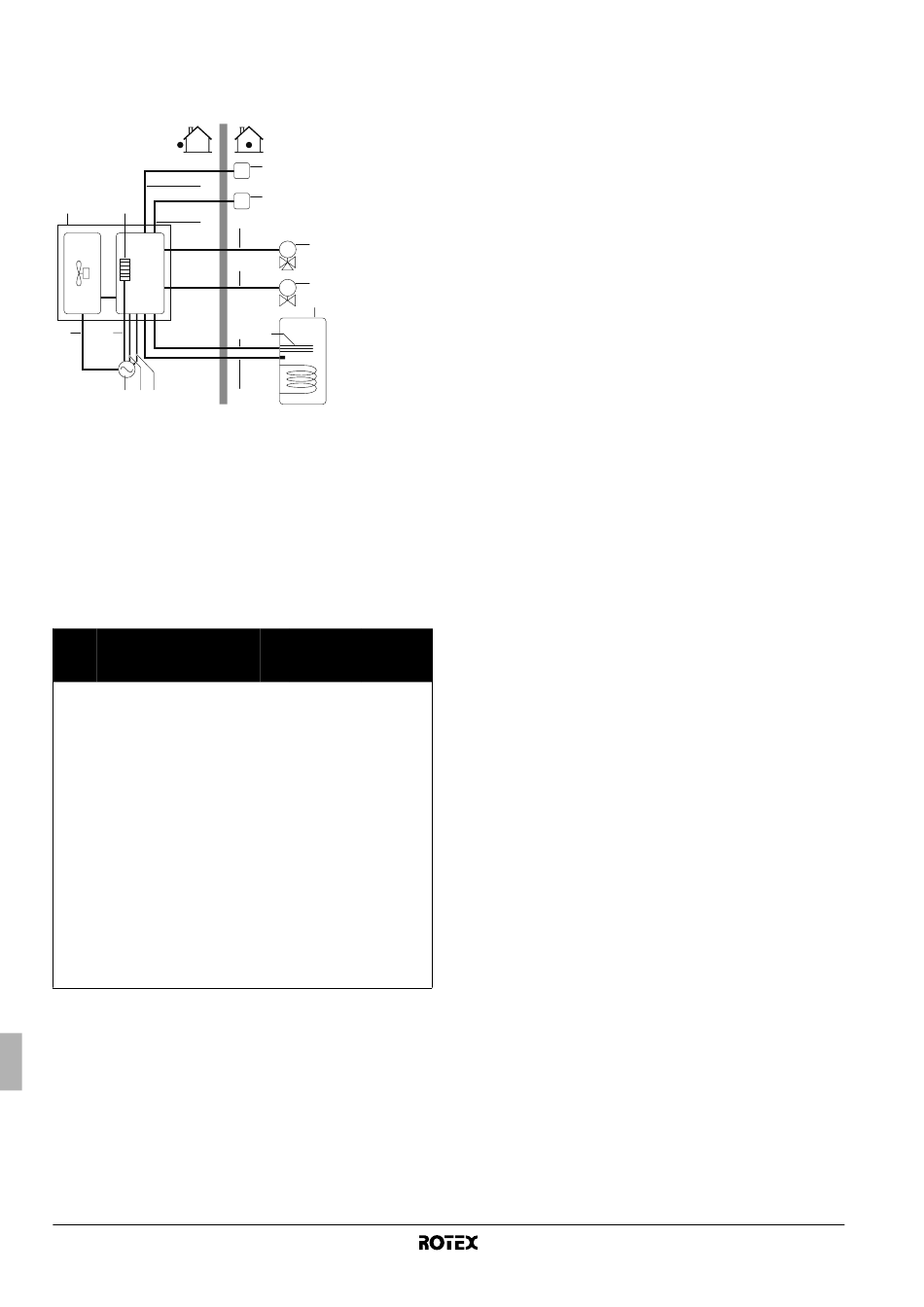

A figura que se segue dá uma visão geral das ligações eléctricas
locais necessárias entre os vários componentes da instalação.
Consulte também "Exemplos de aplicações habituais" na página 6.
4
B C
3
1 2
A 10 9
A Fonte de alimentação
única para a unidade,
aquecedor de reserva e
aquecedor de apoio
B Unidade
C Aquecedor de reserva
D Interface de utilizador
E Termóstato da divisão
(fornecimento local,
opcional)
Item Descrição
1 Cabo de alimentação da
unidade
2 Cabo de alimentação do
aquecedor de reserva
3 Cabo do termóstato da divisão
4 Cabo da interface de utilizador
5 Cabo de controlo da válvula de
3 vias
6 Cabo de controlo da válvula de
2 vias
7 Cabo de alimentação do
aquecedor de apoio e da
protecção térmica
8 Cabo do termístor
9 Cabo de alimentação do
aquecedor de apoio
10 Cabo de alimentação em
tarifário bonificado (contacto
isento de tensão)
(a) Consulte a placa de especificações da unidade de exterior.
(b) Consulte a tabela em "Ligação da fonte de alimentação do aquecedor de
reserva" na página 17.
(c) Cabo de secção mínima 0,75 mm
(d) O termístor e o cabo de ligação (12 m) são fornecidos com o tanque de água
quente doméstica.
Manual de instalação
15
D
I
E
T
5
F
M
6
G
M
H
7 I
8
F Válvula de 3 vias para o
tanque de água quente
doméstica
(fornecimento local,
opcional)
G Válvula de 2 vias para o
modo de refrigeração
(fornecimento local,
opcional)
H Tanque de água quente
doméstica (opcional)
I Aquecedor de apoio
(opcional)
Corrente
Número de máxima de
CA/ condutores funciona-
CC necessários mento
(a)
CA 2+GND (V3)
4+GND (W1)
(b)
CA 2+GND (V3)
3+GND (W1)
(c)
CA 3 ou 4 100 mA
(c)
CC 2 100 mA
(c)
CA 2+GND 100 mA
(c)
CA 2+GND 100 mA
(b)
CA 4+GND
(d)
CC 2
CA 2+GND 13 A
(c)
CC 2 100 mA
2
Ligações internas - Tabela de peças
Consulte o esquema eléctrico interno fornecido com a unidade (por
dentro da tampa da caixa de distribuição da unidade interior). As
abreviaturas usadas são aqui enunciadas.
Tampa 1 Compartimento do compressor e componentes eléctricos
Só nos modelos V3
A1P.................. Placa de circuito impresso principal
A2P.................. Placa de circuito impresso do inversor
A3P.................. Placa de circuito impresso do filtro de ruído
A4P.................. Placa de circuito
BS1~BS4 ......... Botão de pressão
C1~C4 ............. Condensador
DS1.................. Interruptor de configuração
E1H.................. Aquecedor da base
E1HC ............... Aquecedor do cárter
F1U,F3U,F4U .. Fusível (T 6,3 A/250 V)
F6U.................. Fusível (T 5,0 A/250 V)
F7U,F8U .......... Fusível (F 1,0 A/250 V)
H1P~H7P ........ Monitor de serviço, LED cor-de-laranja (A2P)
H2P: preparação, teste = intermitente
H2P: detecção de avaria = aceso
HAP (A1P) ....... Monitor de serviço, LED verde
K1R.................. Relé magnético (Y1S)
K4R.................. Relé magnético (E1HC)
K10R,K11R...... Relé magnético
L1R .................. Bobina de reactância
M1C ................. Motor (compressor)
M1F ................. Motor (ventoinha superior)
M2F ................. Motor (ventoinha inferior)
PS.................... Fonte de alimentação de comutação
Q1DI ................ Disjuntor de fugas para a terra (300 mA)
R1,R2 .............. Resistência
R1T.................. Termístor (ar)
R2T.................. Termistor (descarga)
R3T.................. Termístor (aspiração)
R4T.................. Termístor (permutador de calor)
R5T.................. Termístor (centro do permutador de calor)
R6T.................. Termístor (líquido)
R10T................ Termístor (aleta)
RC ................... Circuito de recepção de sinal
S1NPH............. Sensor de pressão
S1PH ............... Pressostato de alta pressão
TC.................... Circuito de transmissão de sinal
V1R.................. Módulo de alimentação
V2R, V3R......... Módulo de díodos
V1T .................. IGBT
X1M ................. Placa de bornes da fonte de alimentação
X1Y.................. Conexão opcional
Y1E.................. Válvula electrónica de expansão
Y1S.................. Válvula solenóide (válvula quádrupla)
Z1C~Z3C ......... Filtro de ruído (núcleo de ferrite)
Z1F~Z4F.......... Filtro de ruído
Só nos modelos W1
A1P.................. Placa de circuito impresso principal
A2P.................. Placa de circuito impresso do inversor
A3P.................. Placa de circuito impresso do filtro de ruído
BS1~BS4 ......... Botão de pressão
C1~C4 ............. Condensador
DS1.................. Interruptor de configuração
E1H.................. Aquecedor da base
E1HC ............... Aquecedor do cárter
FU1,F2U .......... Fusível (T 31,5 A/500 V)
Unidade para o sistema de bomba de calor ar/água
R(D/B)LQ011~016AA6V3+W1
4PW53149-1
