Anschluss des Thermostatkabels

Der Anschluss des Thermostatkabels ist abhängig von der
Anwendung.
Für weitere Informationen und Konfigurationsmöglichkeiten hinsicht-
lich Pumpenbetrieb in Kombination mit einem Raumthermostat siehe
auch "Typische Installationsbeispiele" auf Seite 6 und "Konfiguration
der Raumthermostat-Installation" auf Seite 22.
Thermostatanforderungen
Stromversorgung: 230 V Wechselstrom oder Batteriebetrieb
Kontaktspannung: 230 V.
Vorgehensweise

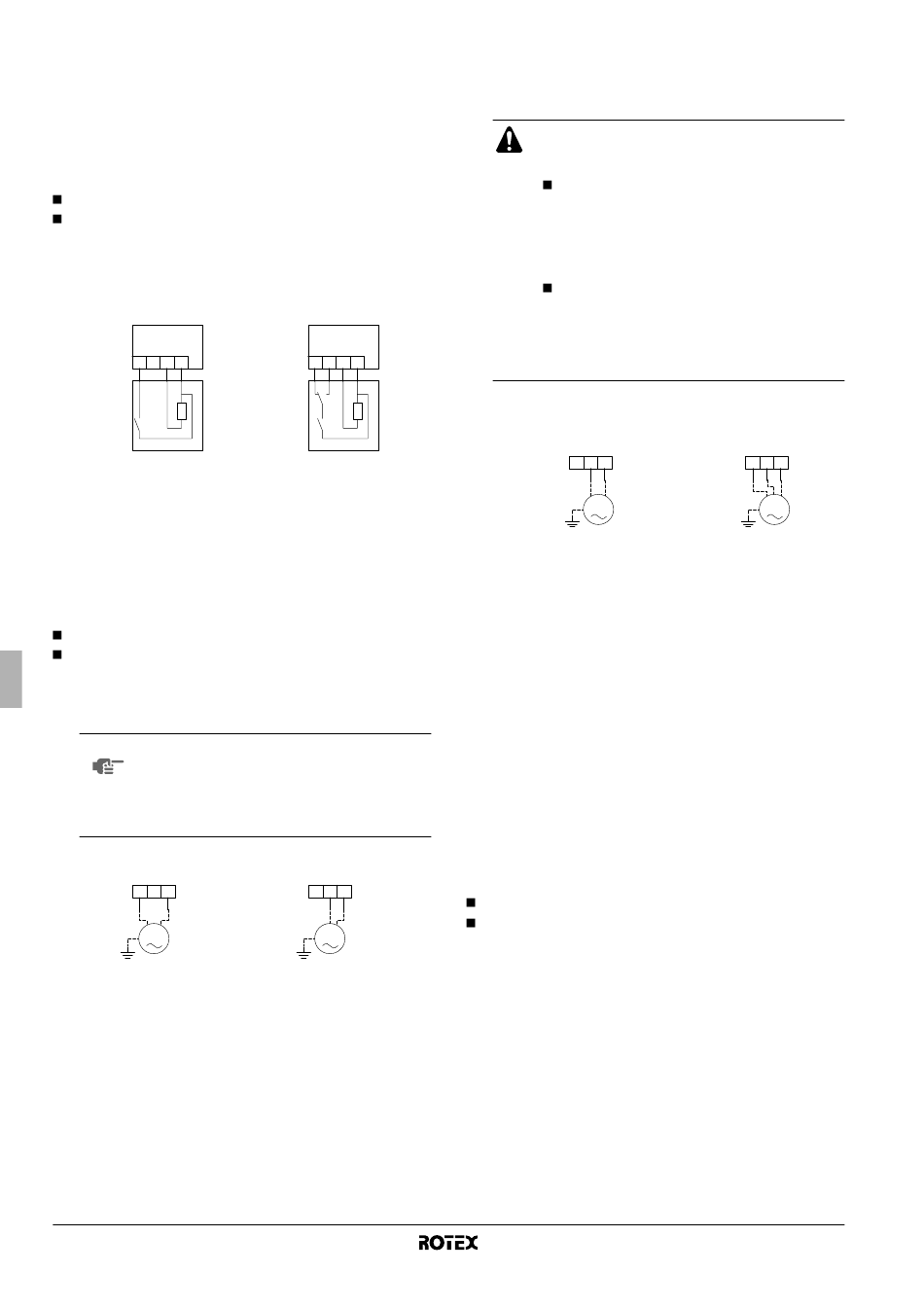

1 Schließen Sie das Thermostatkabel an die entsprechenden
Anschlüsse an - siehe Elektroschaltplan.
Thermostat, nur Heizen
X2M
H C L N
1 2 3 4
th
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen, damit die Kabel möglichst wenig mechanisch
belastet werden.
3 Auf der Leiterplatte den DIP-Schalter SS2-3 auf ON (Ein)
stellen. Weitere Einzelheiten dazu siehe "Konfiguration der
Raumthermostat-Installation" auf Seite 22.
Anschluss der Ventil-Steuerkabel
Anforderungen seitens der Ventile
Stromversorgung: 230 V Wechselspannung
Maximaler Betriebsstrom: 100 mA
Verkabelung des 2-Wege-Ventils
1 Mit dem entsprechenden Kabel das Ventilsteuerkabel am X2M-
Anschluss anschließen. Siehe dazu den Schaltplan.
HINWEIS Die Verkabelung ist bei einem NC-Ventil (normal
geschlossen) und einem NO-Ventil (normal
geöffnet) unterschiedlich. Achten Sie darauf, die
Anschlüsse an den Klemmen mit den richtigen
Nummern vorzunehmen - siehe Elektroschaltplan
und die Abbildungen unten.
Normal geschlossenes
2-Wege-Ventil (NC)
X2M 5 6 7
M
NC
2 Zur Zugentlastung von Kabeln befestigen Sie diese per
Kabelbinder an den entsprechenden Halterungen.
Installationsanleitung
19
Thermostat Heizen/Kühlen
X2M
H C L N
1 2 3 4
H C
th
Normal geöffnetes
2-Wege-Ventil (NO)
X2M 5 6 7
M
NO
Verkabelung des 3-Wege-Ventils
1 Mit dem entsprechenden Kabel das Ventilsteuerkabel an die
entsprechenden Anschlüsse anschließen. Sie dazu den
Schaltplan.
Es können zwei Typen von 3-Wege-Ventilen ange-
schlossen werden. Die Verkabelung unterscheidet
sich bei den zwei Typen:
3-Wege-Ventil
(Federrückstellungs-Typ, 2-polig)
Das 3-Wege-Ventil sollte so eingepasst werden,
dass der Raumheizungskreislauf ausgewählt ist,
wenn das 3-Wege-Ventil im Leerlauf ist (nicht
aktiviert).
3-Wege-Ventil Typ "SPST 3-wire" (SPST-Typ,
3-polig)
Das 3-Wege-Ventil sollte so eingepasst werden,
dass der Brauchwasser-Heizungskreislauf aus-
gewählt ist, wenn die Anschlüsse 9 und 10 Strom
führen.
3-Wege-Ventil Typ "Spring
return 2-wire"
(Federrückstellungs-Typ,
2-polig)
X2M 8 9 10
M
2 Zur Zugentlastung von Kabeln befestigen Sie diese per Kabel-
binder an den entsprechenden Halterungen.

Anschluss an ein Niedertarif-Netzanschluss

Überall in der Welt unternehmen die Elektrizitätsversorgungs-
unternehmen alles in ihrer Macht stehende, eine zuverlässige
Stromversorgung zu konkurrenzfähigen Preisen zu gewährleisten. In
diesem Zusammenhang können sie oft ihren Kunden Niedertarife
anbieten, z.B. in so genannten Schwachlastphasen, z.B. nachts
(Nachtstrom) oder zu bestimmten
Zusammenhang ist auch der Wärmepumpentarif in Deutschland und
Österreich zu nennen,... .
Diese Anlage kann an solch einen Anschluss mit Niedertarif
angeschlossen werden.
Wenden Sie sich an das Elektrizitätsversorgungsunternehmen, das
am Installationsort der Anlage für die Stromversorgung zuständig ist,
und fragen Sie, ob solch ein Niedertarif-Netzanschluss zur Verfügung
steht und ob Sie die Anlage daran anschließen können.
Wird die Anlage an einen Niedertarif-Netzanschluss angeschlossen,
ist es möglich, dass das Elektrizitätsversorgungsunternehmen
Folgendes tut:
für bestimmte Zeitspannen die Stromversorgung unterbrechen;
verlangen, dass eine angeschlossene Anlage in bestimmten
Zeitspannen nur eine begrenzte Menge Strom verbraucht.
Einheit für Luft-Wasser-Wärmepumpensystem
Typ "Spring return 2-wire"
3-Wege-Ventil Typ "SPST
3-wire" (SPST-Typ, 3-polig)
X2M 8 9 10
M
Jahreszeiten. In diesem
