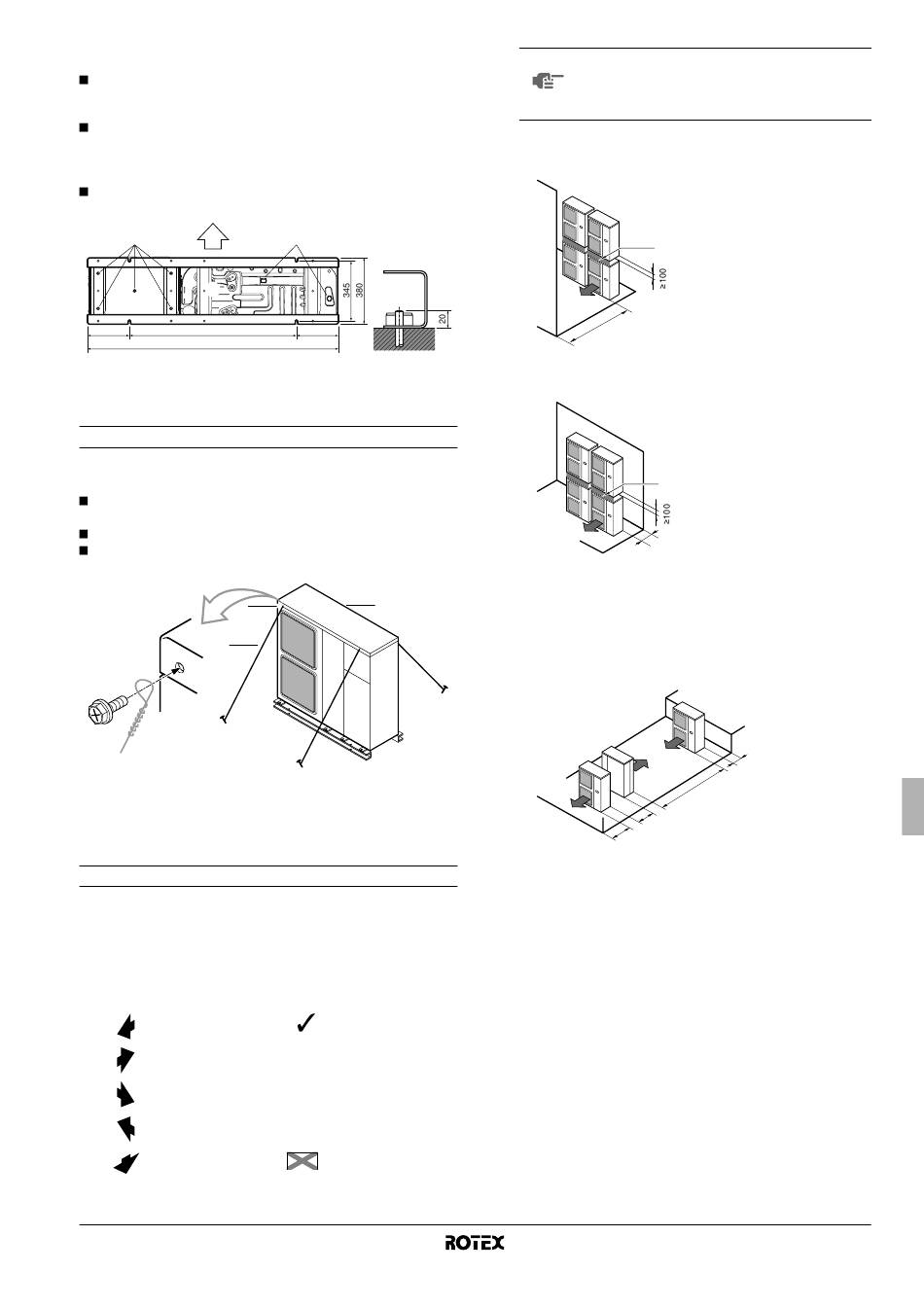

RECAUZIONI PER L INSTALLAZIONE
Controllare solidità e altezza dal suolo dell'installazione in modo
che l'unità non produca vibrazioni o rumore quando viene
azionata dopo l'installazione.
In conformità con il disegno della base di appoggio nella figura,
fissare saldamente l'unità usando i bulloni per la base di
appoggio (Preparare quattro serie di bulloni per base di
appoggio M12, dadi e rondelle, acquistandoli sul posto).
Avvitare i bulloni per base di appoggio fino a che la loro distanza
dalla superficie della base di appoggio sia di 20 mm.
C A
B
240 955
1435
A Lato scarico
B Vista dal basso (mm)
C Foro di scarico

Accorgimenti per prevenire il ribaltamento

Quando è necessario prevenire il ribaltamento, installare l'unità come
indicato nella figura:
Preparare 4 funicelle metalliche dotate di occhiello come indicato
sul disegno
Svitare le 4 viti dal pannello superiore nelle posizioni indicate A e B
Inserire le viti in ognuno degli occhielli dei quattro cavi e riavvitare
le viti nelle posizioni originali
A A
C
A Posizione delle 2 viti con cui fissare le funicelle alla parte frontale
dell'unità
B Posizione delle 2 viti con cui fissare le funicelle nella parte
posteriore dell'unità
C Cavi elettrici: non di serie

Spazio di servizio per l'installazione

I dati numerici utilizzati nelle misure rappresentano le dimensioni in
mm.
(Vedere"Precauzioni per l'installazione" a pagina 5).
Precauzioni
(A) In caso di installazione non impilata (Vedere figura 1)
Ostacolo lato
aspirazione
Ostacolo lato scarico
Ostacolo lato sinistro
Ostacolo lato destro
Ostacolo lato superiore
R(D/B)LQ011~016AA6V3+W1
Unità per sistema a pompe di calore aria-acqua
4PW53149-1
C
240
B
Ostacolo presente
1 In questi casi, chiudere
il fondo del telaio di
installazione per evitare
di bypassare l'aria di
scarico
2 In questi casi, è possibile
installare solo 2 unità.
Questa situazione non è
consentita
NOTA La distanza minima B1 nella figura 1 si riferisce
allo spazio necessario per un corretto funziona-
mento dell'unità. Lo spazio necessario per la
manutenzione è tuttavia di 300 mm.
(B) In caso di installazioni a quote diverse
1. In caso di presenza di ostacoli di fronte al lato di uscita.
A
≥1000
2. In caso di presenza di ostacoli di fronte al lato di entrata
dell'aria.
A
≥300
Non installare più di due sezioni sovrapposte.
Sono necessari circa 100 mm di lunghezza per distendere il tubo di
scarico dell'unità. Sigillare la parte A in modo da non bypassare l'aria
in uscita.
(C) In caso di installazione a file multiple (in caso di uso su tetto, ecc.)
1. In caso di installazione di un'unità per fila.
≥200
≥1000
≥100
≥2000
