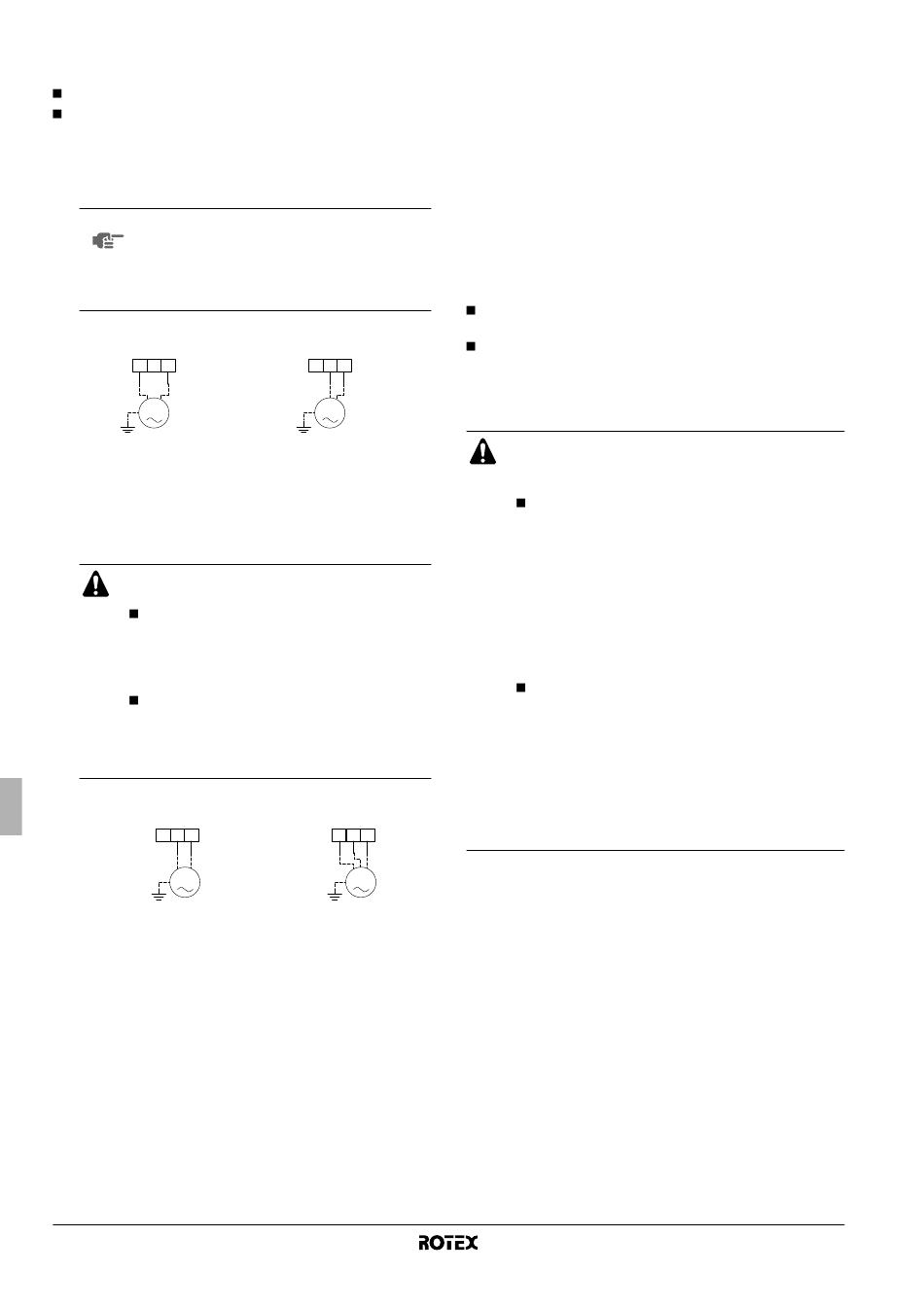

Collegamento dei cavi di comando delle valvole
Caratteristiche delle valvole
Alimentazione: 230 V CA
Massimo assorbimento in funzionamento: 100 mA
Collegamento elettrico della valvola a 2 vie
1 Utilizzando il cavo appropriato, collegare il cavo di comando
della valvola al terminale X2M, come illustrato nello schema
elettrico.
Il collegamento elettrico è diverso per una valvola
NOTA
normale chiusa (Normal Closed, NC) e una
valvola normale aperta (Normal Open, NO).
Collegarsi ai numeri di terminale corretti come
indicato nel diagramma dei collegamenti elettrici e
nelle illustrazioni sotto.
Valvola a 2 vie normale chiusa
(NC)
X2M 5 6 7
M
NC
2 Fissare il cavo/i cavi agli appositi supporti utilizzando le fascette
per garantire la resistenza alle sollecitazioni.
Collegamento elettrico della valvola a 3 vie
1 Utilizzando il cavo appropriato, collegare il cavo di comando
della valvola ai terminali appropriati come illustrato nello schema
elettrico.
È possibile collegare due tipi di valvole a 3 vie. Il
cablaggio è diverso per ogni tipo:
Valvola a 3 vie di tipo "a 2 fili con ritorno a molla"
La valvola a 3 vie deve essere montata in modo
che, quando la valvola a 3 vie è ferma (non
attivata), è selezionato il circuito di riscaldamento
dell'ambiente.
Valvola a 3 vie di tipo "a 3 fili SPST"
La valvola a 3 vie deve essere montata in modo
che, quando i terminali 9 e 10 sono alimentati,
sia selezionato il circuito dell'acqua calda ad uso
domestico.
Valvola "a 2 fili con ritorno a
molla"
X2M 8 9 10
M
2 Fissare il cavo/i cavi agli appositi supporti utilizzando le fascette
per garantire la resistenza alle sollecitazioni.
Manuale d'installazione
18
Valvola a 2 vie normale aperta
(NO)
X2M 5 6 7
M
NO
Valvola "a 3 fili SPST"
X2M 8 9 10
M

Collegamento a un'alimentazione a tariffa kWh ridotta

L'obiettivo delle aziende fornitrici di energia elettrica di tutto il mondo
è quello di fornire servizi elettrici a prezzi competitivi, con la
possibilità, in molti casi, di applicare ai clienti tariffe ridotte, ad
esempio, tariffe multiorarie,
"Wärmepumpentarif" (tariffa per riscaldamento con pompe di calore)
in Germania e in Austria... .
Il presente apparecchio consente un collegamento a questi sistemi di
fornitura di alimentazione a tariffa ridotta.
Per valutare l'opportunità di collegare l'apparecchio a uno dei sistemi
di fornitura di alimentazione a tariffa ridotta eventualmente disponibili,
consultare l'azienda fornitrice di energia elettrica nell'area in cui
l'apparecchio deve essere installato.
Se l'apparecchio è collegato a un'alimentazione a tariffa kWh ridotta,
l'azienda fornitrice di energia elettrica è autorizzata a:
interrompere l'alimentazione dell'apparecchio per determinati
periodi di tempo;
richiedere che in determinati periodi di tempo il consumo di
elettricità dell'apparecchio sia sottoposto a limitazioni.
L'unità è progettata per ricevere un segnale di ingresso tramite il
quale essa passa alla modalità di disattivazione forzata. In tal caso, il
compressore dell'unità esterna smette di funzionare.
Avvertenze
per un'alimentazione a tariffa kWh ridotta come quella
illustrata di seguito alla voce tipo 1
Se l'alimentazione a tariffa kWh ridotta non prevede
interruzioni di
riscaldatori potrà essere mantenuto.
Per le varie possibilità di controllo dei riscaldatori
quando è attiva l'attivazione a tariffa kWh ridotta, fare
riferimento a "[D] Alimentazione a tariffa kWh ridotta"
a pagina 29.
Se i riscaldatori devono essere sottoposti a controllo
quando l'alimentazione a tariffa kWh ridotta non è
attivata, i riscaldatori
un'alimentazione separata.
Quando l'alimentazione a tariffa kWh ridotta è attivata
e l'alimentazione non subisce interruzioni, può
verificarsi un consumo energetico anche in modalità
standby (PCB, sistema di controllo, pompa...)
per un'alimentazione a tariffa kWh ridotta come quelle
illustrate di seguito alle voci tipo 2 o 3
Alimentazioni a tariffa
completamente l'accesso alla rete tradizionale non sono
consentite per questa
contemplano la prevenzione del congelamento dell'acqua.
Unità per sistema a pompe di calore aria-acqua
tariffe stagionali o
alimentazione, il controllo
andranno collegati
kWh ridotta che bloccano
applicazione poiché non
R(D/B)LQ011~016AA6V3+W1
4PW53149-1
