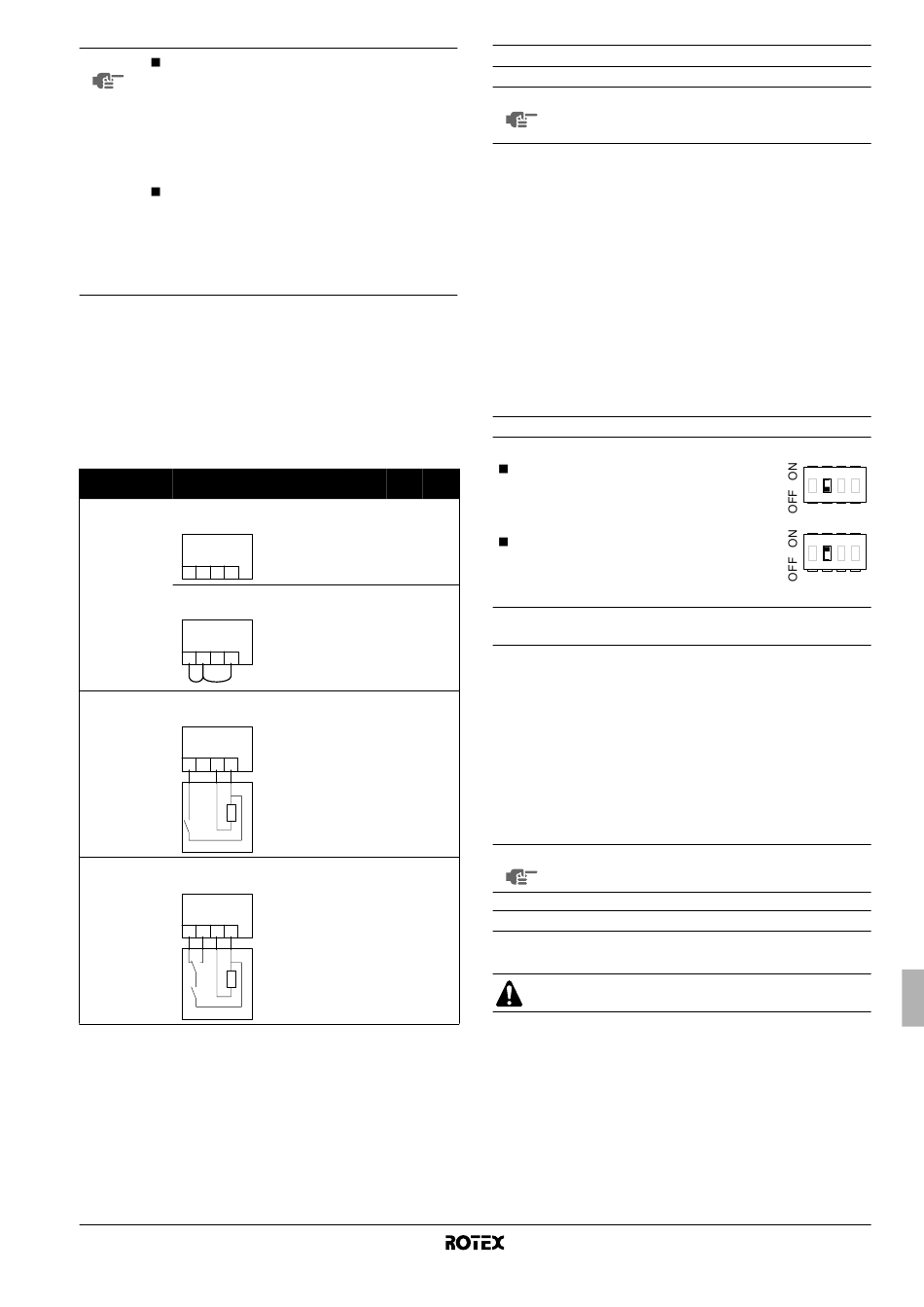

NOTA
Cuando un termostato de habitación está
conectado a la unidad, los temporizadores de
programación de calefacción y refrigeración
permanecerán deshabilitados. El resto de los
temporizadores de programación no se verán
afectados. Para obtener más información acerca
de los temporizadores de programación consulte
el manual de operación.
Cuando un termostato de habitación está
conectado a la unidad y el botón = o el botón
y están presionados, el indicador de control
centralizado e parpadeará para indicar que el
termostato de la habitación tiene prioridad y
controla el encendido/apagado de la unidad y la
función de cambio de modo.
La siguiente tabla resume la configuración requerida y el cableado
del termostato en el bloque de terminales de la caja de interruptores.
El funcionamiento de la bomba aparece relacionado en la tercera
columna. Las tres últimas columnas indican si la siguiente función
está disponible en la interfaz de usuario (UI) o si está operada por el
termostato (T):
calefacción o refrigeración de la habitación ON/OFF (y)
Cambio de modo calefacción/refrigeración o viceversa (=)
Temporizadores
de
refrigeración (pr)
Termostato
Configuración
Sin termostato
• SS2-3 = OFF
• cableado: (no)
X2M
H C L N
1 2 3 4
• SS2-3 = ON
• cableado:
X2M
H C L N
1 2 3 4
Termostato de
• SS2-3 = ON
• cableado:
sólo calefacción
X2M
H C
L N
1 2 3 4
th
Termostato con
• SS2-3 = ON
• cableado:
interruptor de
calefacción/
X2M
refrigeración
H C
L N
1 2 3 4
H
C
th
th =
C =
H =
L, N =
(a) La bomba se detendrá cuando la calefacción/refrigeración de la habitación se
apague o cuando el agua alcance la temperatura deseada conforme al ajuste
realizado a través de la interfaz del usuario. Con el modo
calefacción/refrigeración encendido, la bomba se activará cada 5 minutos
durante 3 minutos para comprobar la temperatura del agua.
R(D/B)LQ011~016AA6V3+W1
Unidad para bomba de calor de aire-agua
4PW53149-1
programación
de
calefacción
Operación de
y
y
=
=
p p p p r r r r
la bomba
y
y
=
=
Determinado
UI
UI
por la
temperatura
del agua de
(a)
salida
Encendido
UI
UI
cuando el
modo
calefacción o
refrigeración
está encendido
(
)
y
Encendido
T
cuando el
termostato de
habitación
envía la señal
de calefacción
Encendido
T
T
cuando el
termostato de
habitación
envía la señal
de calefacción
o de
refrigeración
Contacto del termostato
Contacto de refrigeración
Contacto de calefacción
230 V ca
Configuración de funcionamiento de la bomba
NOTA
Para ajustar la velocidad de la bomba consulte el
apartado "Ajuste de la velocidad de la bomba" en la
página 22.
Sin termostato de habitación
Si no hay ningún termostato conectado a la unidad, el funciona-
miento de la bomba vendrá determinado por la temperatura del agua
de salida.
Para forzar el funcionamiento de la bomba en modo continuo cuando
no hay termostato conectado proceda del siguiente modo:
-
Ajuste el interruptor SS2-3 en ON,
-
Cortocircuite los terminales 1-2-4 en el bloque de terminales
de la caja de interruptores.
Con termostato de habitación
Cuando hay un termostato conectado a la unidad, la bomba
funcionará de manera continua siempre que el termostato envíe la
señal de demanda de calefacción o de refrigeración.
Configuración de la instalación del tanque de ACS
y
Si no hay ningún depósito de agua sanitaria
instalado, el interruptor de conmutación
SS2-2 deberá ajustarse en OFF (ajuste por
UI
defecto).
Si hay un depósito de agua sanitaria
instalado, el interruptor de conmutación SS2-
2 deberá ajustarse en ON.
UI
Arranque inicial a bajas temperaturas ambiente
exteriores
Durante la puesta en marcha inicial y si la temperatura del agua es
baja, es importante que ésta se caliente gradualmente. De lo
contrario, podrían producirse grietas en los suelos de hormigón
debido al cambio brusco de temperatura. Para obtener información
detallada, póngase en contacto con el contratista de construcción
responsable del cemento armado.
Para ello, es posible reducir la temperatura de ajuste mínima del
agua de salida hasta alcanzar un valor entre 15°C y 25°C regulando
el ajuste de campo [9-01] (límite inferior del punto de referencia de
calefacción). Consulte el apartado "Configuración personalizada" en
la página 23.
NOTA
El calentamiento entre 15°C y 25°C sólo se realiza
mediante el calefactor auxiliar.

Comprobaciones previas al funcionamiento

Comprobaciones antes del arranque inicial
Corte la alimentación antes de realizar ninguna conexión.
Después de la instalación de la unidad, antes de conectar el
interruptor automático del circuito, compruebe lo siguiente:
1
Cableado de obra
Asegúrese de que el cableado de campo entre el panel de
suministro local y la unidad y las válvulas (si procede), la unidad
y el termostato de habitación (si procede), y la unidad y el
tanque de ACS ha sido instalado conforme a las instrucciones
explicadas en el capítulo "Cableado de obra" en la página 14,
según los diagramas de cableado y la normativa nacional y
europea.
1
2
3
4
1
2
3
4
Manual de instalación
21
