2 Fusibili o dispositivi di protezione
Verificare che i fusibili o i dispositivi di protezione predisposti
localmente siano della grandezza e del tipo indicati nel capitolo
"Specifiche tecniche" a pagina 36. Verificare inoltre che non sia
stato bypassato né alcun fusibile né alcun dispositivo di
protezione.
3 Interruttore di protezione del surriscaldatore F2B
Non dimenticare di attivare l'interruttore di protezione del
surriscaldatore F2B nel quadro elettrico (si applica solo alle
unità con serbatoio dell'acqua calda per usi domestici
opzionale).
4 Collegamento a terra
Accertarsi che i cavi di collegamento a terra siano stati collegati
in modo adeguato e che i relative morsetti siano stati ben serrati.
5 Collegamenti elettrici interni
Controllare visivamente che nel quadro elettrico non vi siano
collegamenti allentati o parti elettriche danneggiate.
6 Fissaggio dell'apparecchio
Verificare che l'apparecchio sia stato adeguatamente fissato al
basamento, in modo da evitare la creazione di rumori anomali
e/o di vibrazioni durante il suo funzionamento.
7 Componenti danneggiati
Accertarsi che all'interno dell'apparecchio non vi siano
componenti danneggiati o tubi schiacciati.
8 Perdite di refrigerante
Controllare che all'interno dell'apparecchio non vi siano perdite
di refrigerante. Se si trovassero perdite di refrigerante occorre
interpellare il Servizio d'Assistenza.
9 Tensione della linea d'alimentazione
Verificare la tensione disponibile in corrispondenza del pannello
locale d'alimentazione. Tale tensione deve corrispondere alla
tensione indicata sulla targhetta presente sull'unità.
10 Valvola di spurgo dell'aria
Assicurarsi che la valvola di spurgo dell'aria sia aperta (almeno
2 giri).
11 Valvola di sicurezza
Controllare che il serbatoio del riscaldatore di riserva sia
completamente riempito con acqua, aprendo la valvola di
sicurezza. Dovrebbe verificarsi una fuoriuscita d'acqua e non di
aria.
L'utilizzo del sistema con il serbatoio del riscaldatore di
riserva non completamente
danneggiare il riscaldatore di riserva!
12 Valvole di chiusura
Accertarsi che le valvole di chiusura siano completamente
aperte.
Il funzionamento del sistema a valvole chiuse provoca il
danneggiamento della pompa.
Accensione dell'unità
Quando l'alimentazione dell'unità viene attivata, sull'interfaccia
dell'utente viene visualizzata
l'inizializzazione, la quale potrebbe richiedere fino a 30 secondi.
Durante tale processo l'interfaccia dell'utente non può essere
utilizzata.
Manuale d'installazione
22
riempito d'acqua può
l'indicazione "88" durante
Impostazione della velocità della pompa
La velocità della pompa può essere selezionata sulla pompa
(consultare "Componenti principali" a pagina 9).
L'impostazione predefinita corrisponde ad una velocità elevata (I). Se
il flusso d'acqua nel sistema è troppo elevato (ad esempio si ode
rumore d'acqua corrente durante l'installazione) è possibile diminuire
la velocità (II).
Il misuratore di velocità sulla pompa indica 3
NOTA
impostazioni di velocità, tuttavia ne esistono solo 2:
bassa velocità e alta velocità. L'impostazione di
velocità media indicata sul misuratore di velocità
equivale alla velocità bassa.

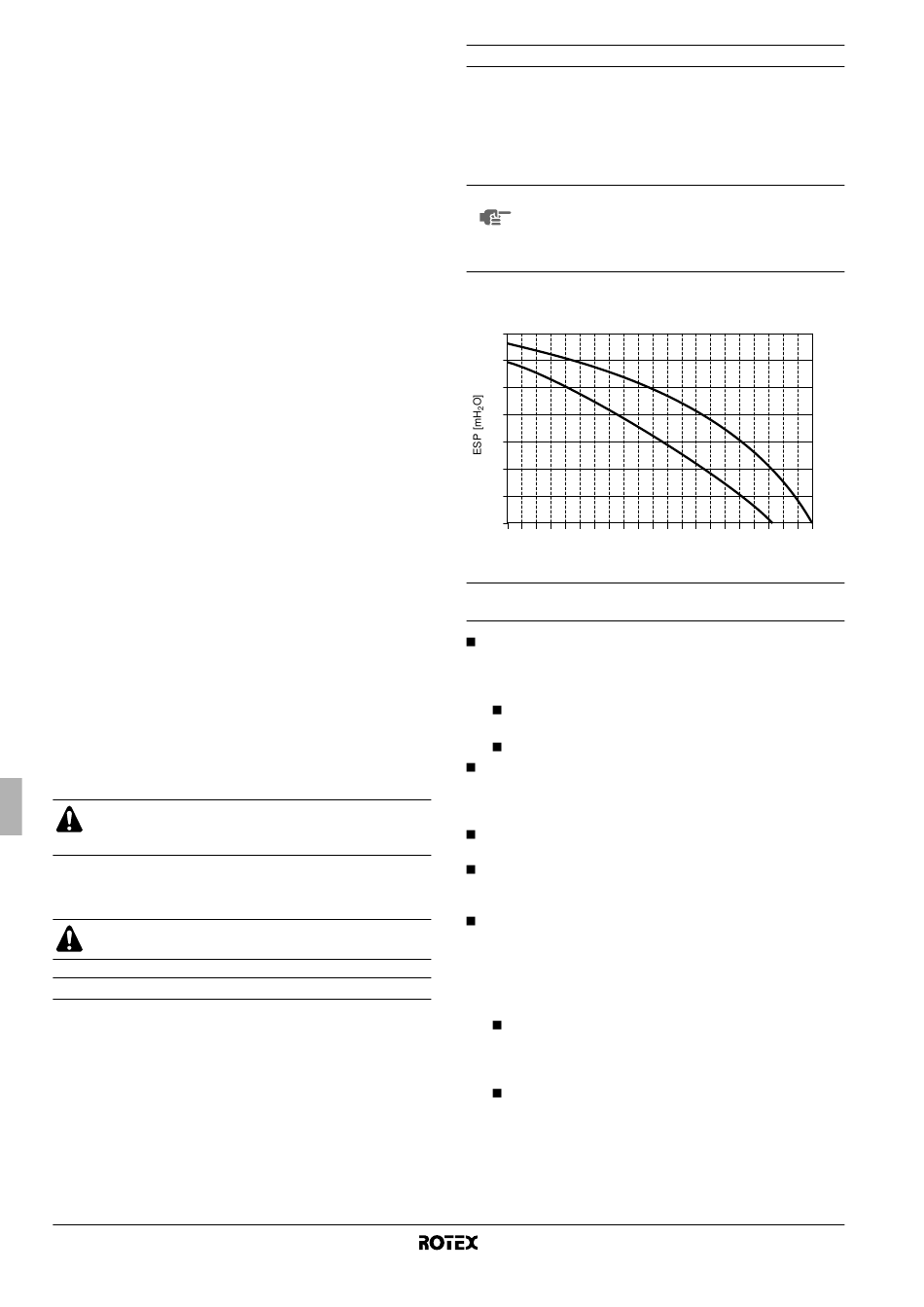

Il grafico sottostante mostra la pressione statica esterna (ESP,
espressa in mH O) disponibile in funzione del flusso d'acqua (l/min).
2
7
6
5
I I I I I I
4
3
2
1
0
16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58
Riscontro di anomalie al momento della prima
istallazione
Se sul telecomando non viene visualizzata alcuna indicazione
(non viene visualizzata la temperatura corrente impostata),
controllare tutte le seguenti possibili anomalie prima di
riscontrare possibili codici di malfunzionamento.
Scollegamento o errore di collegamento (tra l'alimentazione
e l'unità, tra l'unità e il telecomando).
Il fusibile presente sulla scheda PCB è bruciato.
Se il telecomando mostra" E3 ", " E4 " o " L8 " come un codice di
errore, ciò significa che le valvole di arresto potrebbero essere
chiuse o che le prese di ingresso o di uscita dell'aria potrebbero
essere bloccate.
Se sul telecomando è visualizzato il codice di errore " U2 ",
verificare lo squilibrio di tensione.
Se sul telecomando è visualizzato il codice di errore "L4" , è
possibile che le prese di ingresso o di uscita dell'aria siano
bloccate.
Il rilevatore di protezione di fase inversa di questo prodotto
funziona soltanto durante la fase di inizializzazione dopo un
ripristino dell'alimentazione.
Il rilevatore di protezione di fase inversa è studiato per arrestare
il prodotto in caso di disfunzione, nel momento in cui si accende
il dispositivo.
Quando il circuito di protezione di fase inversa ha arrestato
l'unità, controllare se tutte le fasi sono attive. In tal caso,
spegnere l'alimentazione dell'unità e sostituire due delle tre
fasi. Attivare nuovamente l'alimentazione e avviare l'unità.
Quando il dispositivo è in funzione non avviene il rilevamento
di fase inversa.
Unità per sistema a pompe di calore aria-acqua
I I
[l/min]
R(D/B)LQ011~016AA6V3+W1
