Précautions concernant le travail de câblage électrique
Haute tension
Pour éviter un choc électrique, veillez à débrancher
l'alimentation électrique 1 minute ou plus avant d'intervenir
sur les pièces électriques. Même après une minute,
toujours mesurer la tension aux bornes des capacitances
du circuit principal ou sur les composants électriques et,
avant de les toucher, s'assurer que la tension est inférieure
ou égale à 50 V CC.
Utiliser uniquement des câbles en cuivre
Pour W1
Veiller à brancher les câbles d'alimentation électrique dans la
phase normale. Dans le cas où les câbles seraient raccordés en
phase inverse, le dispositif de régulation à distance indique "U1"
et l'équipement ne peut pas fonctionner. Intervertir deux des
trois câbles d'alimentation électrique (L1, L2, L3) pour corriger la
phase.
Ne jamais faire pénétrer des faisceaux de câbles de force dans
une unité.
Fixer les câbles pour qu'ils n'entrent pas en contact avec les
canalisations (en particulier du côté haute pression).
Fixer les câbles électriques avec des attache-câbles comme le
montre la figure 2 pour qu'ils n'entrent pas en contact avec la
tuyauterie, et tout particulièrement du côté de la haute pression.
S'assurer qu'aucune pression externe n'est appliquée sur le
bornier.
Lors de la pose du disjoncteur de fuite à la terre, veiller à ce qu'il
soit compatible avec l'inverter
électriques haute fréquence) pour éviter un déclenchement
inutile du disjoncteur de fuite à la terre.
REMARQUE Le disjoncteur de fuite à la terre doit être un
disjoncteur de type haute vitesse de 30 mA
(<0,1 s).
Cette unité étant équipée d'un inverseur, l'installation d'un
condensateur à compensation de phase détériorera non seule-
ment l'effet d'amélioration du facteur puissance, mais entraînera
également un échauffement anormal du condensateur dû à des
ondes haute fréquence. Donc, ne jamais installer de condensa-
teur à compensation de phase.
Manuel d'installation
14
(résistant aux parasites

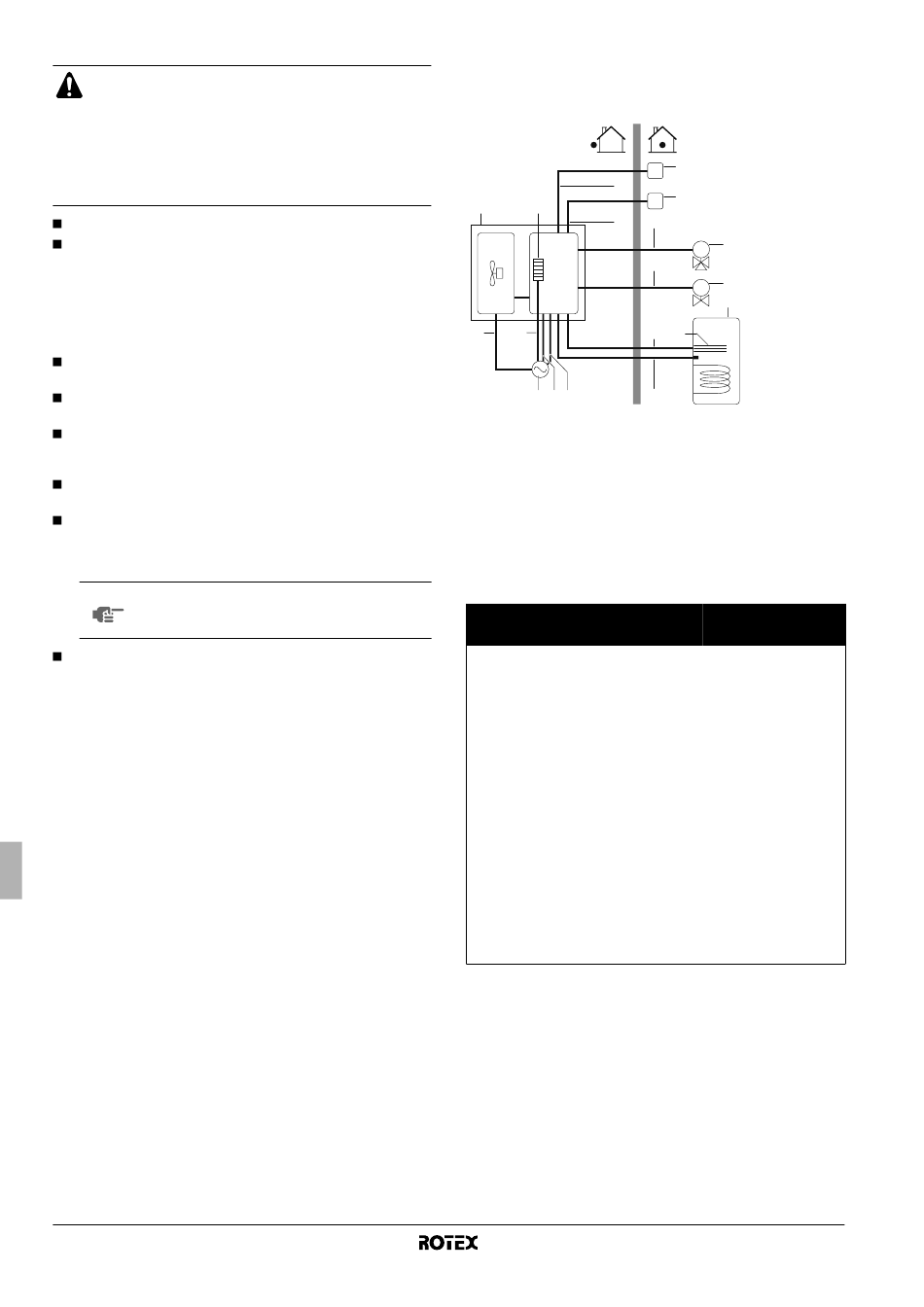

Aperçu
L'illustration ci-dessous donne un aperçu du câblage nécessaire sur
place entre plusieurs pièces de l'installation. Se référer également à
"Exemples d'application typiques" à la page 6.
4
B C
3
1 2
A 10 9
A Alimentation unique
pour l'unité, le chauffage
d'appoint et le
surchauffage
B Unité
C Chauffage d'appoint
D Interface utilisateur
E Thermostat d'ambiance
(non fourni, option)
Élément Description
1 Câble d'alimentation pour
l'unité
2 Câble d'alimentation électrique
pour chauffage d'appoint
3 Câble du thermostat
d'ambiance
4 Câble d'interface utilisateur
5 Câble de commande de vanne
3 voies
6 Câble de commande de vanne
2 voies
7 Alimentation électrique du
surchauffage et câble de
protection thermique
8 Câble de thermistance
9 Câble d'alimentation électrique
du surchauffage
10 Câble d'alimentation électrique
au tarif nuit (contact sans
tension)
(a) Se reporter à la plaquette signalétique sur l'unité extérieure
(b) Voir tableau sous "Connexion de l'alimentation électrique du chauffage d'appoint"
à la page 17.
(c) Section minimale du câble 0,75 mm
(d) La thermistance et le fil de raccordement (12 m) sont fournis avec le ballon d'eau
chaude domestique.
Unité pour système de pompe à chaleur air à eau
D
I
E
T
5
F
M
6
G
M
H
7 I
8
F Vanne 3 voies pour
ballon d'eau chaude
domestique
(non fournie, option)
G Vanne 2 voies pour
mode de
refroidissement
(non fournie, option)
H Ballon d'eau chaude
domestique (option)
I Surchauffage (option)
Nombre de Courant de
AC/ conducteurs service
DC requis maximal
(a)
AC 2+GND (V3)
4+GND (W1)
(b)
AC 2+GND (V3)
3+GND (W1)
(c)
AC 3 ou 4 100 mA
(c)
DC 2 100 mA
(c)
AC 2+GND 100 mA
(c)
AC 2+GND 100 mA
(b)
AC 4+GND
(d)
DC 2
AC 2+GND 13 A
(c)
DC 2 100 mA
2
R(D/B)LQ011~016AA6V3+W1
