13. X9A soketi
X9A soketi termistör konektörünü alır.
14. Pompa sigortası FU2 (hat içi sigorta)
15. Pompa rölesi K4M
16. Trafo TR1
17. A4P Uzaktan alarm adres kartı (sadece uzaktan alarm kiti olan
montajlar için).
18. Buster ısıtıcı güç besleme kablosunu geçirmek için kablo borusu
deliği.
19. Buster ısıtıcı güç besleme kablosunu ve termal koruma
kablosunu geçirmek için kablo borusu deliği.
20. Oda termostatı kablosunu ve 2-yollu vana ile 3 yollu vana
control kablolarını geçirmek için kablo borusu deliği.
21. Termistör kablosunu ve kullanıcı arabirim kablosunu (ve indirimli
elektrik tarife kablosunu) geçirmek için kablo borusu deliği.
22. Yedek ısıtıcı güç besleme kablosunu geçirmek için kablo borusu
deliği.
23. İsteğe bağlı giriş/çıkış PCB bağlantı kablolarını geçirmek için
kablo borusu deliği.
NOT Elektrik kablo bağlantıları şeması anahtar kutusu
kapağının iç tarafında bulunabilir.

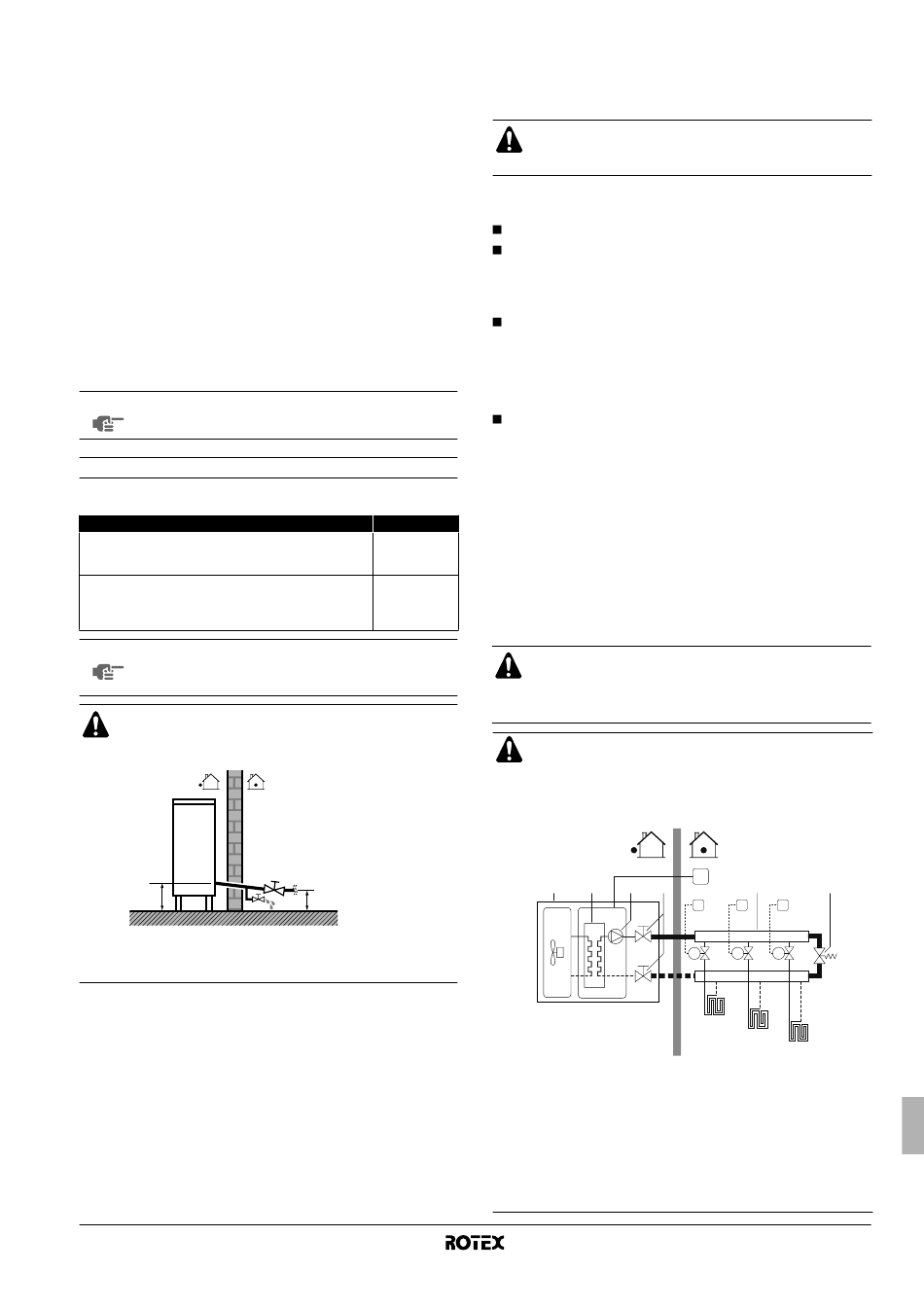

Su boruları
Bütün boru uzunlukları ve mesafeler dikkate alınmış olmalıdır.
Gereklilik
3 yollu vana ile ünite arasında izin verilen maksimum
uzaklık (sadece kullanım sıcak suyu deposu olan montajlar
için).
Kullanım sıcak suyu deposu ile ünite arasında izin verilen
maksimum uzaklık (sadece kullanım sıcak suyu deposu
olan montajlar için). Kullanım sıcak suyu deposu ile verilen
termistör kablosu 12 m uzunluktadır.
NOT Kurulumda kullanım sıcak suyu deposu (opsiyonel)
varsa, kullanım sıcak suyu depo montaj kılavuzuna
bakın.
Güç beslemesinde
çalışmasında bir arıza durumunda sistem boşaltılmalıdır
(aşağıdaki şekilde önerildiği gibi).
A
Sistem içerisindeki suyun durağan olması durumunda,
donma meydana gelmesi ve bu sırada sistemin zarar
görmesi ihtimali çok yüksektir.
R(D/B)LQ011~016AA6V3+W1
Hava su tipi ısı pompa sistemi ünitesi
4PW53149-1
Değer
3 m
10 m
bir kesilme ya da pompanın
<A

Su devresinin kontrol edilmesi

Ünitelerde, su devresine bağlantı için bir su girişi ile su çıkışı vardır.
Bu devre lisanslı bir teknisyen tarafından yapılmalı ve ilgili tüm
Avrupa ve ulusal yönetmeliklere uygun olmalıdır.
Ünite yalnız kapalı bir su sisteminde kullanılmalıdır. Açık bir
su devresinde uygulama yapılması su borularında aşırı
korozyona yol açabilir.
Ünitenin montaj işlemine geçmeden önce aşağıdaki noktalara dikkat
edilmelidir:
Maksimum su basıncı 3 bar'dır.
Bakım sırasında devrede tam drenaj sağlanması için sistemin
tüm alçak noktalarında drenaj tapaları kullanılmalıdır.
Ünitenin su sisteminden suyun boşaltılması için ünite içinde bir
drenaj vanası vardır.
Sistemin tüm yüksek noktalarında
bulunmalıdır. Hava alma
erişilebilen noktalara yerleştirilmelidir. Ünite içinde otomatik bir
hava alma vanası vardır. Su devresindeki havanın otomatik
olarak tahliye edilebilmesi için bu hava alma vanasının çok
sıkılmış olmadığını kontrol edin.
Saha boru sistemine takılan elemanların suyun basıncına
dayanabilmesine dikkat edin.
Su hacminin ve genleşme tankı ön basıncının kontrol
edilmesi
Ünitede fabrika çıkış ön basıncı 1 bar olan 10 litrelik bir genleşme
kabı vardır.
Ünitenin gereği gibi çalışmasını garantilemek için genleşme kabı ön
basıncının ayarlanması gerekebilir ve minimum ve maksimum su
hacmi kontrol edilmelidir.
1 Ünitenin dahili su hacmi dışında tesisattaki toplam su hacminin
minimum 20 l olduğunu kontrol edin. Ünitenin dahili su hacmini
öğrenmek için bkz. "Teknik özellikler" sayfa 33.
Çoğu uygulamada bu minimum su hacmi yeterli bir sonuç
verecektir.
Ancak kritik proseslerde ya da yüksek ısı yüküne sahip
odalarda daha fazla su hacmi gerekebilir.
Her bir hacim ısıtma devresindeki sirkülasyon uzaktan
kumandalı vanalarla kontrol edildiğinde, bu minimum su
hacminin tüm vanalar kapalı olsa bile sürdürülmesi
önemlidir.
Örnek
1 2 3 4
1 Birim
2 Isı eşanjörü
3 Pompa
4 Kesme vanası
5 Kolektör (sahadan temin
edilir)
6 Baypas vanası
(sahadan temin edilir)
hava alma çıkışları
çıkışları servis için kolaylıkla
I
5 6
T1 T2 T3
M1 M2 M3
FHL1
FHL2
FHL3
FHL1..3 Zeminden ısıtma devresi
(sahadan temin edilir)
T1..3 Ayrı oda termostatı
(sahadan temin edilir)
M1..3 FLH1 devresini kontrol
etmek için ayrı motorlu
vana (sahadan temin
edilir)
I Kullanıcı arabirimi
Montaj kılavuzu
