P
H
3
4

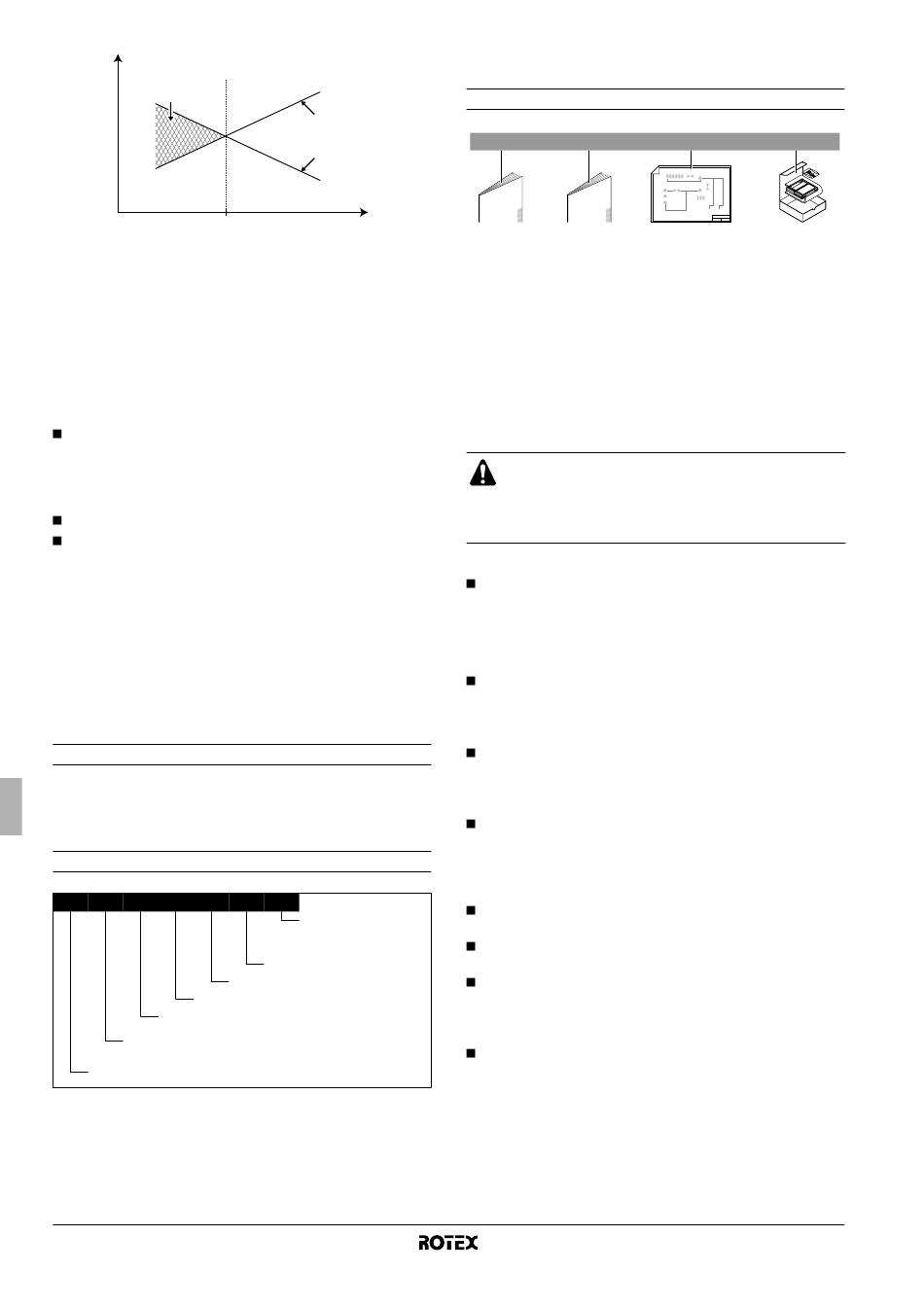

1 Capacità della pompa di calore
2 Capacità di riscaldamento richiesta (dipendente
dall'installazione locale)
3 Capacità di riscaldamento aggiuntiva fornita dal riscaldatore di
riserva
4 Temperatura di equilibrio (impostabile attraverso l'interfaccia
dell'utente, consultare "Impostazioni in loco" a pagina 23)
T
Temperatura ambiente (esterna)
A
P
Capacità di riscaldamento
H
Optional
Serbatoio dell'acqua calda per usi domestici RKHW*
È possibile collegare all'unità un serbatoio dell'acqua calda per
usi domestici RKHW* opzionale con surriscaldatore elettrico da
3 kW integrato. Il serbatoio dell'acqua calda per usi domestici è
disponibile in 3 dimensioni: 150, 200 e 300 litri.
Kit del termostato ambiente RKRTW, RKRTR e RKRTETS
Kit di allarme a distanza EKRP1H
Per ottenere ulteriori informazioni in merito a questi kit opzionali,
consultare gli appositi manuali di installazione dedicati.
Collegamento a un'alimentazione a tariffa kWh ridotta
Questo apparecchio consente un collegamento a sistemi di fornitura
di alimentazione a tariffa kWh ridotta. Il pieno controllo dell'unità
potrà essere mantenuto solo nel caso in cui il tipo di alimentazione a
tariffa kWh ridotta non preveda interruzioni di alimentazione. Fare
riferimento a "Collegamento a un'alimentazione a tariffa kWh ridotta"
a pagina 18 per ulteriori informazioni.

Portata del presente manuale

Questo manuale di installazione descrive le procedure per
disimballare, installare e collegare tutti i modelli di unità esterne
RDH, RDL, RBH e RBL.
Identificazione del modello
RD H Q 011 AA
Indicazione della capacità di riscaldamento
Refrigerante R410A
H = Bassa temperatura dell'acqua – zona ambiente 3
L = Bassa temperatura dell'acqua – zona ambiente 2
RD = Monoblocco da esterno, solo riscaldamento
RB = Pompa di calore monoblocco da esterno
(a) Per i valori esatti, consultare "Specifiche tecniche" a pagina 36.
Manuale d'installazione
2
1
2
T
A
6 V3
Alimentazione:
V3 = 1~, 230 V, 50 Hz
W1 = 3N~, 400 V, 50 Hz
Capacità del riscaldatore di
Differenze nei modelli
A
CCESSORI
Accessori forniti insieme all'unità
1 2
1x 1x
1 Manuale d'installazione
2 Manuale d'uso
3 Schema elettrico (all'interno delle porte 1 e 2 dell'unità)
4 Kit di interfaccia dell'utente
(sistema di comando digitale a distanza, 4 viti di fissaggio e 2
tappi)
N
OTE SULLA SICUREZZA
Le precauzioni da osservare sono divise nei seguenti due gruppi.
Entrambi si riferiscono a questioni molto importanti, a cui si consiglia
di attenersi.
AVVERTENZA
Il mancato rispetto del simbolo di avviso può causare gravi infortuni.
ATTENZIONE
Il mancato rispetto del simbolo di attenzione può provocare infortuni
o danni all'apparecchio.
Attenzione
Per l'uso di unità in applicazioni con impostazioni di allarme
della temperatura, si consiglia di prevedere un ritardo di 10
minuti del segnale d'allarme se viene superata la temperatura di
allarme. L'unità può arrestarsi per molti minuti durante il normale
funzionamento, per procedere allo "sbrinamento" o quando è in
modalità "arresto termostato".
Rivolgersi a rivenditori o personale specializzato per procedere
all'installazione. Non tentare di installare la macchina da soli.
Un'installazione errata può
folgorazioni elettriche o incendi.
Eseguire l'installazione nel rispetto delle istruzioni indicate in
questo manuale.
Un'installazione errata può
folgorazioni elettriche o incendi.
Assicurarsi di utilizzare solo accessori e parti originali durante
l'installazione.
Il mancato utilizzo delle parti indicate può causare perdite
d'acqua, folgorazioni elettriche, incendi o provocare la caduta
dell'unità.
Installare l'unità su un basamento che sia in grado di
sopportarne il peso.
Un basamento non resistente può causare la caduta
dell'apparecchio e danni alle persone e alle cose.
Eseguire l'installazione tenendo in conto le sollecitazioni che
possono essere provocate da venti forti, tifoni e terremoti.
Un'installazione errata può provocare incidenti dovuti alla caduta
dell'apparecchio.
Assicurarsi che i lavori elettrici siano eseguiti da personale
qualificato in base al manuale d'installazione e nel rispetto delle
norme locali, sempre utilizzando un circuito separato.
L'insufficiente capacità del circuito di alimentazione elettrica o
un impianto elettrico non a norma possono causare folgorazioni
elettriche o incendi.
Unità per sistema a pompe di calore aria-acqua
3 4
2x 1x
provocare perdite d'acqua,
provocare perdite d'acqua,
R(D/B)LQ011~016AA6V3+W1
4PW53149-1
