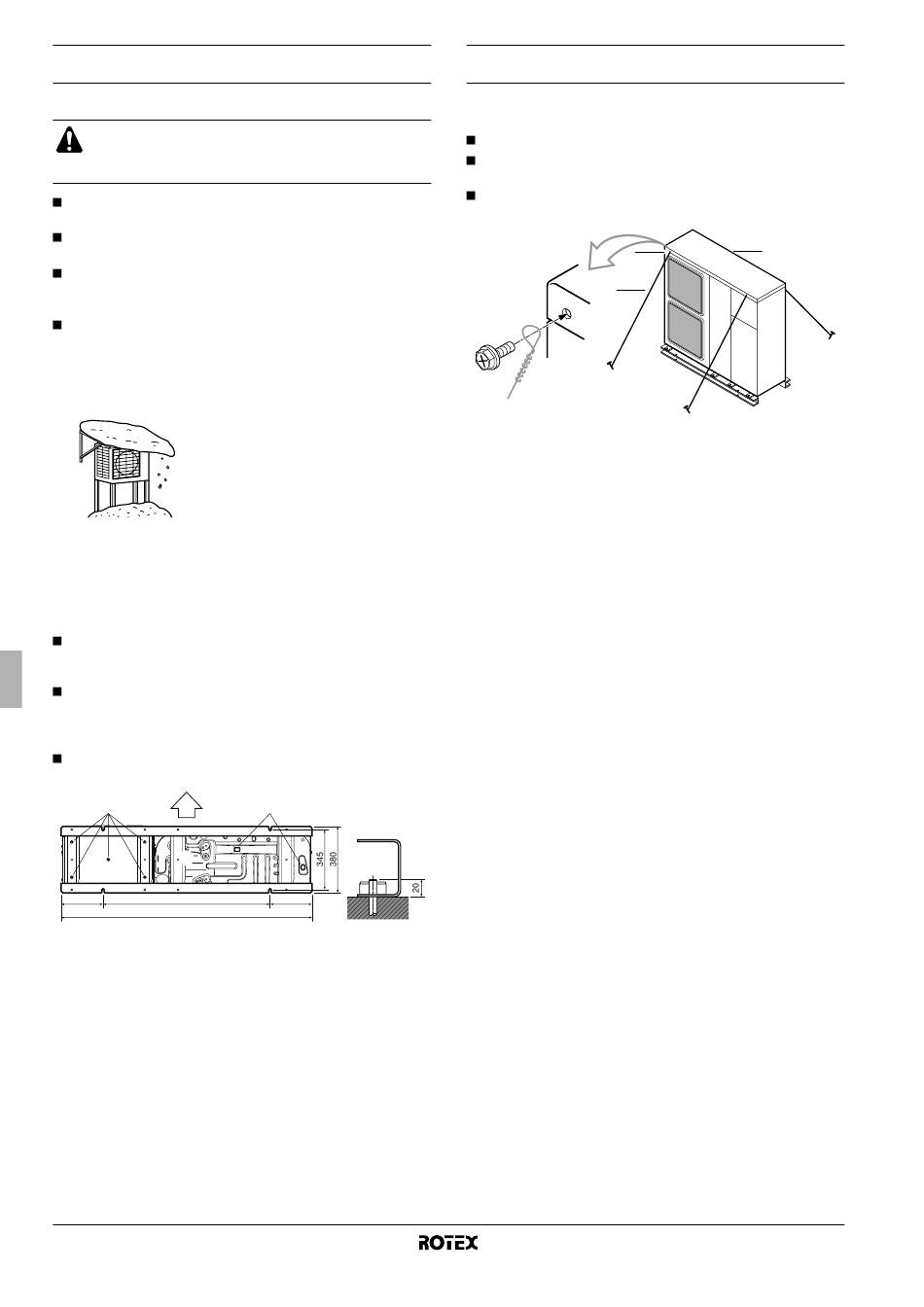

Auswahl eines Aufstellortes in einer Gegend mit kaltem
Klima
Siehe "Modell" auf Seite 3.
VORSICHT
Wenn Sie die Einheit bei niedrigen Außentemperaturen
betreiben, beachten Sie die nachfolgenden Instruktionen.
Installieren Sie das Gerät so, dass die Ansaugseite zur Wand
gerichtet ist, damit der Wind nicht hineinblasen kann.
Das Gerät auf keinen Fall so installieren, dass die Ansaugseite
direkt dem Wind ausgesetzt ist.
Installieren Sie eine Ablenkplatte an der Luftauslassseite des
Gerätes, um zu verhindern, dass diese Seite dem Wind
ausgesetzt ist.
In Gebieten, wo mit starkem Schneefall zu rechnen ist, muss ein
Installationsort gewählt werden, an dem der Schnee den Betrieb
der Einheit nicht beeinträchtigt. Für den Fall, dass der Schnee
von der Seite kommen könnte, sorgen Sie dafür, dass die
Wärmetauscher-Rohrschlange nicht mit Schnee in Berührung
kommt. (Falls notwendig, eine seitliches Vordach konstruieren.)
1
2
V
ORSICHTSMAßNAHMEN BEI DER
I
NSTALLATION
Überprüfen Sie die Stärke und Ebenheit der Aufstellungsfläche,
sodass die Einheit nach der Installation keine betriebsbedingten
Vibrationen oder Lärm erzeugt.
Die Einheit mit den dafür vorgesehenen Ankerschrauben fest
auf der Montagefläche verschrauben - siehe Abbildung. (Halten
Sie hierzu vier Sätze M12-Ankerschrauben, Muttern und
Unterlegscheiben bereit, die im Fachhandel erhältlich sind.)
Am besten die Ankerschrauben nur so weit einschrauben, bis
sie noch um 20 mm aus der Montagefläche herausstehen.
C A
B
240 955
1435
A Austrittsseite
B Ansicht von unten (mm)
C Abflussloch
Installationsanleitung
5
Bauen Sie ein großes Vordach.
Bauen Sie einen Sockel.
Installieren Sie die Einheit in aus-
reichender Höhe vom Boden, so
dass sie nicht einschneien kann.
C
240
Installationsmethode zur Verhinderung des
Umstürzens der Anlage
Sollte es notwendig sein, Vorkehrungen gegen ein Umstürzen der
Einheit zu treffen, dann gehen Sie so vor, wie es die Abbildung zeigt.
Bringen Sie die 4 Haltekabel an - siehe Zeichnung
Lösen Sie die Schrauben der oberen Abdeckung an den 4 mit A
und B bezeichneten Stellen
Stecken Sie die Schrauben durch die Schlingen der Haltekabel,
und drehen Sie sie wieder fest.
A A
C
A Position der beiden Befestigungslöcher auf der Vorderseite der
Einheit
B Position der beiden Befestigungslöcher auf der Rückseite der
Einheit
C Kabel: bauseitig zu liefern
Einheit für Luft-Wasser-Wärmepumpensystem
B
R(D/B)LQ011~016AA6V3+W1
4PW53149-1
