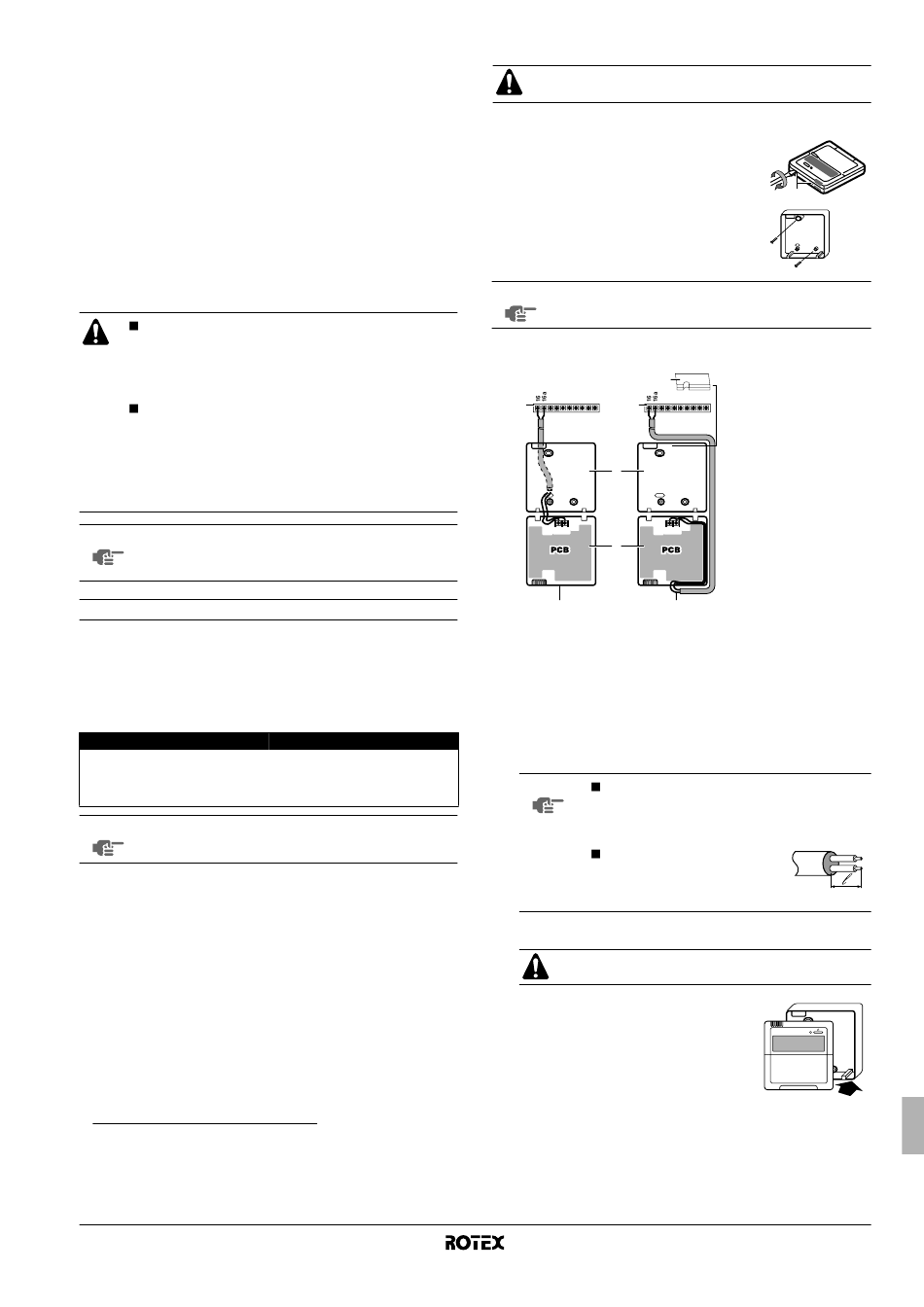

Dış ünite indirimli elektrik tarifesi güç kaynağına bağlandığında,
elektrik şirketinin indirimli elektrik tarifesini kontrol eden gerilimsiz
kontak X2M'nin 17 ve 18 bağlantılarına bağlanmalıdır (yukarıdaki
şekilde gösterildiği gibi).
Elektrik şirketi tarafından indirimli elektrik tarife sinyali gönderildiği
anda parametre [D-01]=1 olduğunda, bu kontak açılacak ve ünite
zorunlu kapama moduna girecektir
Elektrik şirketi tarafından indirimli elektrik tarife sinyali gönderildiği
anda parametre [D-01]=2 olduğunda, bu kontak kapanacak ve ünite
zorunlu kapama moduna girecektir
tip 1
İndirimli elektrik tarifesi güç kaynağı güç beslemesinde kesinti
olmayan tiptedir.
tip 2 ve 3
İndirimli elektrik tarifesi güç kaynağı süre dolduğunda veya hemen
güç beslemesinde kesinti oluşacak tiptedir.
Suyun donmaya karşı koruması güç alamayacağı için
yukarıda tip 2 ve 3 olarak gösterilenlere benzeyen güç
beslemesini tamamıyla kapatan indirimli elektrik
tarifesi güç kaynaklarına
verilmez.
Ekipman indirimli elektrik tarifesi güç kaynağına
bağlandığında, indirimli elektrik tarifesi güç kaynağı
kesintisiz güç besleme tipinde olması halinde
(yukarıda tip 1 olarak gösterildiği şekilde) saha
ayarları [D-01] ile [D-01] ve [D-00]'ın her ikisi de
değiştirilir. Bkz.
"[D] İndirimli elektrik tarifesi güç kaynağı" sayfa 26.
NOT İndirimli elektrik
beslemesinin kesintiye uğramadığı türden olması
durumunda ünite kapanmaya zorlanacaktır.
Dijital kumandanın montajı
Ünitenin kullanımı kolay bir şekilde ayarlanması, kullanılması ve
bakımının yapılmasını sağlayan dijital bir denetleyici ünite ile temin
edilmiştir. Denetleyiciyi çalıştırmadan önce bu montaj prosedürünü
izleyin.
Kabloların teknik özellikleri
Kablo özellikleri
Tip
Kesit
Maksimum uzunluk
NOT Bağlantı kabloları kapsanmamıştır.
(1) Sinyal tekrar yayınlandığında, gerilimsiz kontak kapanacak ve ünite
işletimi yeniden başlayacaktır. Bu nedenle otomatik yeniden başlatma
fonksiyonunun etkin halde bırakılması önemlidir. Bkz. "[3] Otomatik
yeniden başlatma" sayfa 23.
(2) Sinyal tekrar yayınlandığında, gerilimsiz kontak açılacak ve ünite işletimi
yeniden başlayacaktır. Bu nedenle otomatik yeniden başlatma
fonksiyonunun etkin halde bırakılması önemlidir. Bkz. "[3] Otomatik
yeniden başlatma" sayfa 23.
R(D/B)LQ011~016AA6V3+W1
Hava su tipi ısı pompa sistemi ünitesi
4PW53149-1
(1)
.
(2)
.
bu uygulamada izin
"Saha ayarları" bölümündeki
tarifesi güç kaynağının, güç
Değer
2 tel
2
0,75-1,25 mm
500 m
Montaj
Bir kit içinde verilen dijital kumanda bina içinde monte
edilmelidir.
1 Dijital denetleyicinin ön kısmını çıkarın.
Dijital denetleyicinin arka
yarıklara (1) yarıklı bir tornavida takın ve
dijital denetleyicinin ön kısmını çıkarın.
2 Dijital denetleyiciyi düz bir zemine bağlayın.
NOT Bağlantı vidalarını aşırı sıkarak dijital denetleyicinin alt
kısmının biçimini bozmamaya dikkat edin.
3 Ünite kablolarını bağlayın.
6
1 1
2
P2 P1 P2
3
4
1 Birim
2 Dijital kumandanın arka kısmı
3 Dijital kumandanın ön kısmı
4 Arkadan kablo bağlantısı
5 Üstten kablo bağlantısı
6 Kablo geçişi için parçayı yan keski, vs. ile kesin.
Dijital denetleyicinin ön kısmının üstündeki terminalleri ve ünite
içindeki terminalleri (P1 ila 16, P2 ila 16a) bağlayın.
NOT Kablo bağlantılarını
gürültüsü (harici gürültü) alınmasını önlemek
için kabloları güç besleme kablolarından
uzağa yerleştirin.
Dijital denetleyici kasasının
içinden
bölümlerde
soyun ( l ).
4 Dijital kumandanın üst kısmını yerine takın.
Takarken kabloları sıkıştırmamaya dikkat edin.
İlk önce alttaki klipslerden
başlayın.
kısmındaki
1
P1
5
yaparken, elektrik
geçmesi gereken
kablo zırhını
takmaya
1
