Tipi possibili di alimentazione a tariffa kWh ridotta

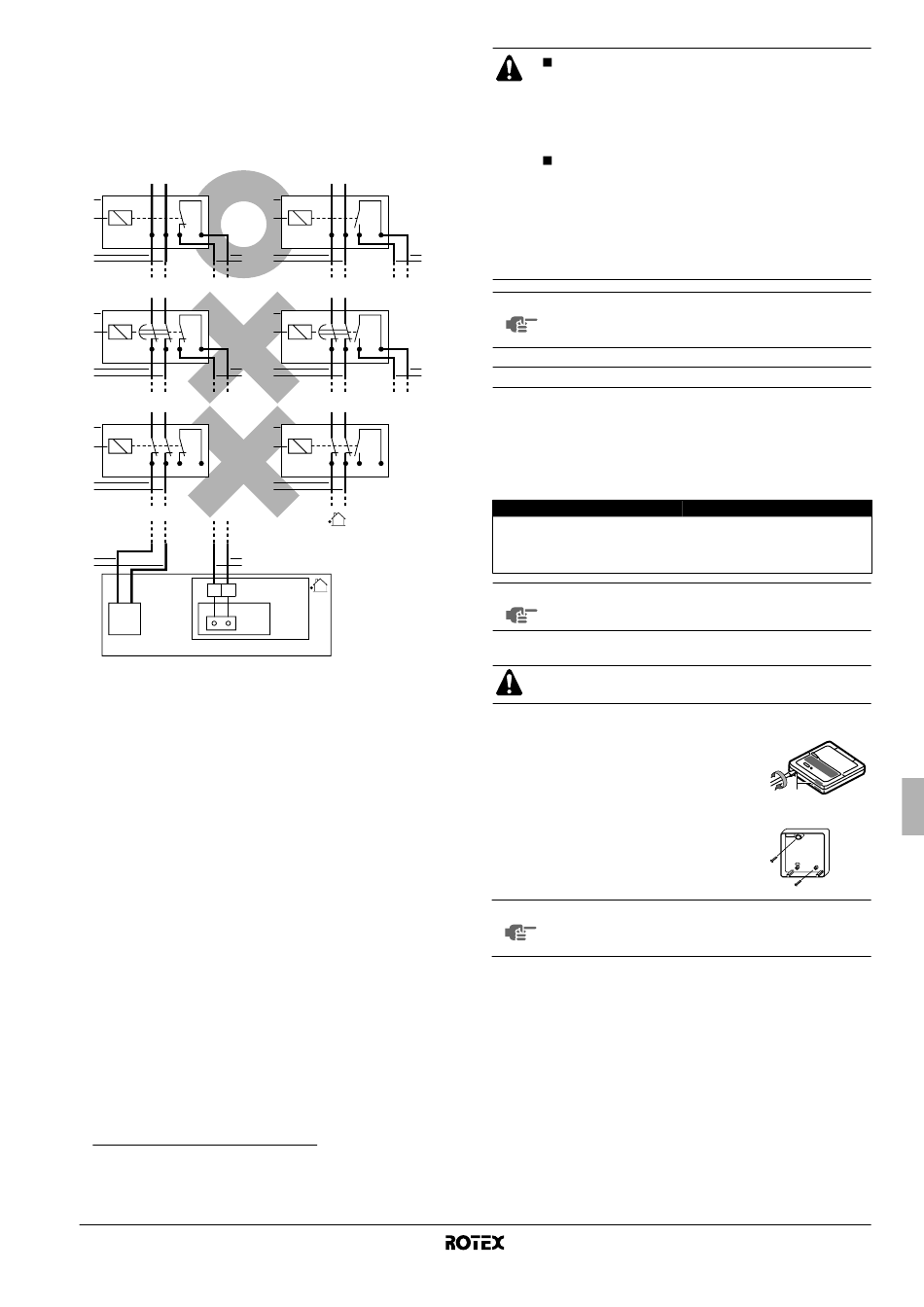

I collegamenti possibili e i requisiti necessari al collegamento
dell'apparecchio a questo tipo di alimentazione sono illustrati nella
figura sottostante:
[D-01]=1
1
L N
1
S2S
2
3 4
2
L N
1
2 S2S
3 4
3
L N
1
S2S
2
3
3 4
17 18 X2M
A1P
X40A
DHQ/ DLQ/ BHQ/ BLQ
* * * *
1 Contatore dell'alimentazione a tariffa kWh ridotta
2 Ricevitore per il controllo del segnale dell'azienda elettrica
3 Alimentazione verso l'unità esterna
4 Contatto pulito
0 Consentito
X Non consentito
Quando l'unità esterna è collegata a un'alimentazione a tariffa kWh
ridotta, il contatto pulito del ricevitore che controlla il segnale della
tariffa kWh ridotta dell'azienda elettrica deve essere collegato ai
morsetti 17 e 18 di X2M (come illustrato nella figura sopra).
Quando il parametro [D-01]=1 nel momento in cui il segnale di tariffa
kWh ridotta viene inviato dall'azienda elettrica, il contatto si apre e
l'unità entra in modalità di disattivazione forzata
Quando il parametro [D-01]=2 nel momento in cui il segnale di tariffa
kWh ridotta viene inviato dall'azienda elettrica, il contatto si chiude e
l'unità entra in modalità di disattivazione forzata
tipo 1
Il tipo di alimentazione a tariffa kWh ridotta non prevede interruzioni
dell'alimentazione.
tipo 2 e 3
Il tipo di alimentazione a tariffa kWh ridotta prevede un'interruzione
immediata dell'alimentazione o un'interruzione dopo un certo periodo
di tempo.
(1) Quando il segnale viene nuovamente rilasciato, il contatto pulito si chiude
e l'unità riprende il funzionamento. È quindi importante lasciare attivata la
funzione di riavvio automatico. Vedere "[3] Auto restart" a pagina 24.
(2) Quando il segnale viene nuovamente rilasciato, il contatto pulito si apre e
l'unità riprende il funzionamento. È quindi importante lasciare attivata la
funzione di riavvio automatico. Vedere "[3] Auto restart" a pagina 24.
R(D/B)LQ011~016AA6V3+W1
Unità per sistema a pompe di calore aria-acqua
4PW53149-1
[D-01]=2
1
L N
1
S2S
2
3 4
2
L N
1
2 S2S
3 4
3
L N
1
S2S
2
3
(1)
.
(2)
.
Alimentazioni a tariffa kWh ridotta che bloccano
completamente l'accesso alla rete tradizionale, come
quelle di tipo 2 e 3 illustrate sopra, non sono
consentite per questa applicazione poiché non
contemplano la
dell'acqua.
Collegando l'apparecchio a un'alimentazione a tariffa
kWh ridotta, modificare le impostazioni in loco [D-01],
nonché [D-01] e [D-00], nel caso l'alimentazione a
tariffa kWh ridotta sia del tipo che non prevede
interruzioni di alimentazione (come illustrato sopra
alla voce tipo 1). Vedere "[D] Alimentazione a tariffa
kWh ridotta" a pagina 29 del capitolo "Impostazioni in
loco".
NOTA Se l'alimentazione a tariffa kWh ridotta non prevede
interruzioni di alimentazione,
disattivazione forzata.

Installazione del comando digitale

L'unità è dotata di un sistema di comando digitale avente
caratteristiche che facilitano particolarmente la taratura, l'uso e la
manutenzione dell'apparecchio. Prima di utilizzare il sistema di
comando, effettuare la procedura di installazione.
Specifiche del collegamento
Specifiche dei cavi
Tipo
Sezione
Lunghezza massima
I cavi per i collegamenti non sono in dotazione.
NOTA
Montaggio
Il sistema di comando digitale, presente nel kit, deve
essere installato in ambienti interni.
1 Rimuovere la parte anteriore del sistema di comando digitale.
Inserire un cacciavite con taglio nelle
fessure (1) che si trovano nella parte
posteriore del sistema di comando digitale,
quindi smontare la parte anteriore del
sistema di comando digitale.
2 Avvitare il sistema di comando digitale su
una superficie in piano.
NOTA Fare attenzione a non deformare la sagoma della parte
inferiore del sistema di comando digitale a causa di un
eccessivo serraggio delle viti di fissaggio.
prevenzione del congelamento
l'unità entrerà
Valore
2 cavi
2
0,75-1,25 mm
500 m
1
Manuale d'installazione
19
in
