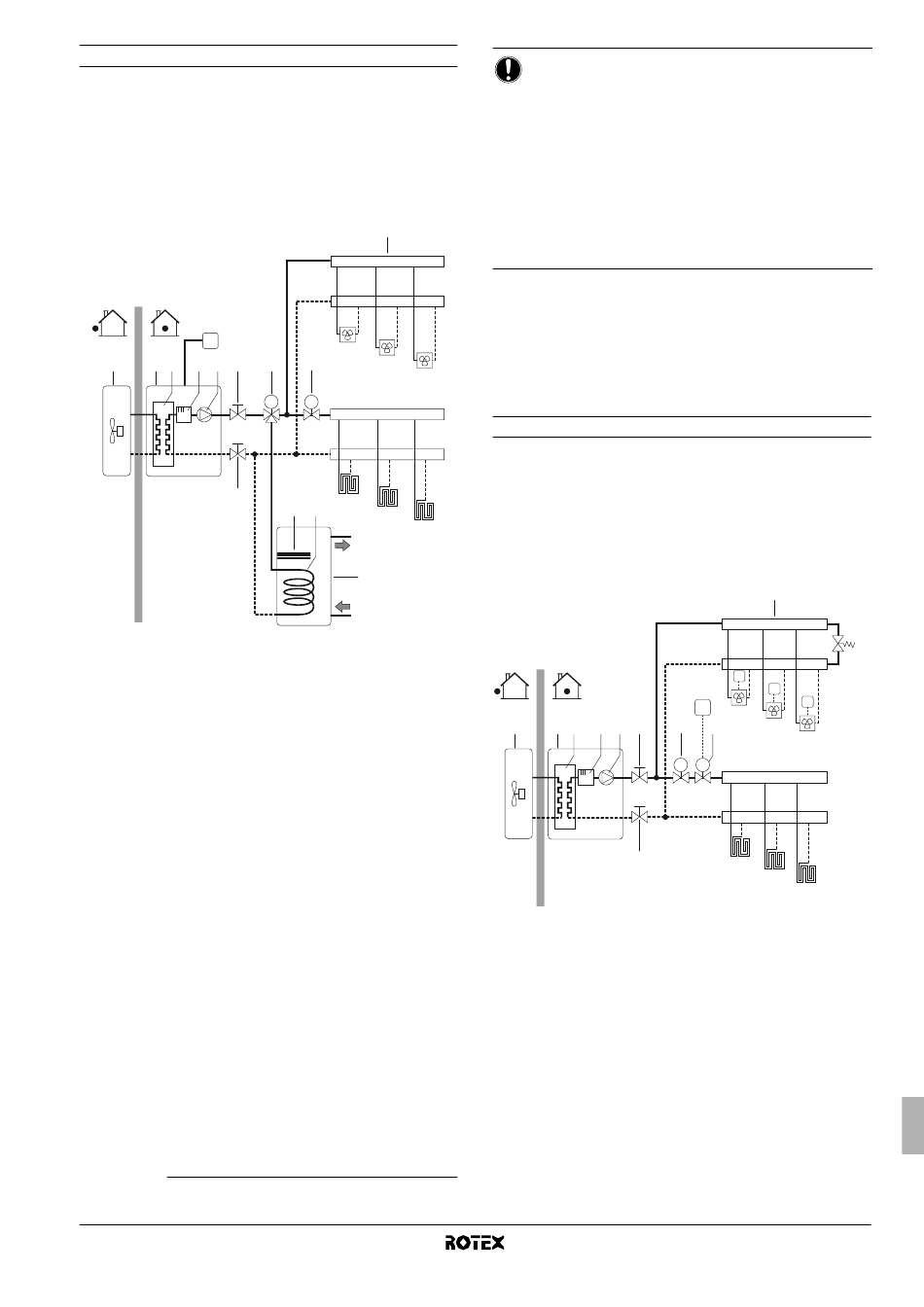

Aplicación 3
Instalación de calefacción y refrigeración de habitaciones con un
termostato
adecuado
para
refrigeración, conectado a la unidad interior. La calefacción se
proporciona mediante circuitos cerrados de calefacción radiante de
suelos y fancoils. La refrigeración se proporciona exclusivamente
a través de los fancoils.
El depósito de agua caliente sanitaria conectado a la unidad interior
suministra el agua caliente sanitaria.
T
1
2
3
4
5
6
6
1 Unidad exterior
2 Unidad interior
3 Intercambiador de calor
4 Calefactor auxiliar
5 Bomba
6 Válvula de cierre
7 Válvula de 3 vías (suministro independiente)
8 Válvula de 2 vías motorizada (suministro independiente)
9 Colector (suministro independiente)
10 Depósito de agua caliente sanitaria (opcional)
11 Resistencia eléctrica
12 Serpentín del intercambiador de calor
FCU1...3 Unidad fancoil (opcional)
FHL1...3 Circuito cerrado de calefacción radiante en suelos
T Termostato de habitación (opcional)
Operación de la bomba y calefacción y refrigeración de las
habitaciones
Dependiendo de la estación, el cliente seleccionará el modo de
calefacción o de refrigeración en el termostato de la habitación (T).
Esta selección no es posible operando la interfaz de usuario.
Cuando el termostato de la habitación (T) solicita la calefacción/
refrigeración de la habitación, la bomba se pondrá en marcha y la
unidad interior (2) cambiará a "modo de calefacción"/"modo de
refrigeración". La unidad exterior (1) se pondrá en marcha para
alcanzar la temperatura del agua deseada, ya sea fría o caliente.
En caso del modo de refrigeración, la válvula motorizada de 2 vías
(8) se cerrará para impedir que el agua fría pase a través de los
circuitos cerrados de calefacción de suelo radiante (FHL).
(1) Para un depósito sin resistencia eléctrica integrada (RKHTS), se utiliza el
calefactor auxiliar en modo de calefacción de agua sanitaria.
(2) Sólo válido para un depósito con resistencia eléctrica integrada (RKHW*).
RKHBH/X008BB
Unidad interior para sistema de bomba de calor de aire-agua
4PW62574-2 – 10.2010
la
conmutación
calefacción/
9
FCU1
8
7
FCU2
FCU3
M
M
FHL1
11 12
FHL2
FHL3
10
(1)
(2)
AVISO
Asegúrese de conectar los cables del termostato
a los terminales correctos (véase "Conexión del cable
del termostato" en la página 20) y de configurar el
interruptor DIP para que se conmute correctamente
(véase "8.2. Configuración de la instalación del
termostato de la habitación" en la página 24).
El cableado de la válvula de 2 vías (8) es diferente
entre una válvula NC (normalmente cerrada) y una
válvula NO (normalmente abierta). Asegúrese de
conectar a los números correctos de terminal tal
y como aparece especificado en el diagrama de
cableado.
El ajuste ENCENDIDO/APAGADO de la función de calefacción/
refrigeración se realiza mediante el termostato de la habitación y no
puede realizarse a través de la interfaz de usuario de la unidad
interior.
Calefacción del agua sanitaria
El calentamiento del agua caliente sanitaria tiene lugar como se
explica en el apartado "Aplicación 2" en la página 5.
Aplicación 4
Instalación de calefacción y refrigeración de habitaciones sin un
termostato de habitación conectado a la unidad interior, pero
con un termostato de habitación de sólo calefacción que controla la
calefacción de suelo radiante y un termostato de calefacción/
refrigeración que controla los fancoils. La calefacción se proporciona
mediante circuitos cerrados de calefacción radiante de suelos
y fancoils. La refrigeración se proporciona exclusivamente a través
de los fancoils.
1
2
3
4
5
6
6
1 Unidad exterior
2 Unidad interior
3 Intercambiador de calor
4 Calefactor auxiliar
5 Bomba
6 Válvula de cierre
7 Válvula motorizada de 2 vías para cerrar los circuitos
cerrados de calefacción de suelo radiante durante la
función de refrigeración (suministro independiente)
8 Válvula motorizada de 2 vías para la activación del
termostato de la habitación (suministro independiente)
9 Colector (suministro independiente)
10 Válvula de by-pass (suministro independiente)
FCU1...3 Unidad fancoil (opcional)
FHL1...3 Circuito cerrado de calefacción radiante en suelos
T Termostato interior para calefacción solamente (opcional)
T4...6 Termostato individual para habitación calentada/enfriada
por fancoil (opcional)
9
T4
T5
T6
T
FCU1
7
8
FCU2
FCU3
M
M
FHL1
FHL2
FHL3
Manual de instalación
10
6
