11. X13A-aansluiting
De K3M-stekker wordt aangesloten op de X13A-aansluiting
(alleen voor installaties met tank voor warm water voor
huishoudelijk gebruik).
12. X9A-aansluiting
De thermistorstekker wordt aangesloten op de X9A-aansluiting
(alleen voor installaties met tank voor warm water voor
huishoudelijk gebruik).
13. Zekering FU2 (in-line zekering)
14. Transformator TR1
15. A4P
Digitale I/O-printplaat (enkel voor installaties met kit alarm op
afstand).
16. X6YA/X6YB/X6Y
Connectoren voor aansluiting op een elektrische voeding met
normaal kWh-tarief. Zie ook "Aansluiting op een voeding met
kWh-voordeeltarief" op pagina 21.
LET OP
Het elektrische bedradingsschema vindt u op de
binnenkant van het deksel van de schakelkast.

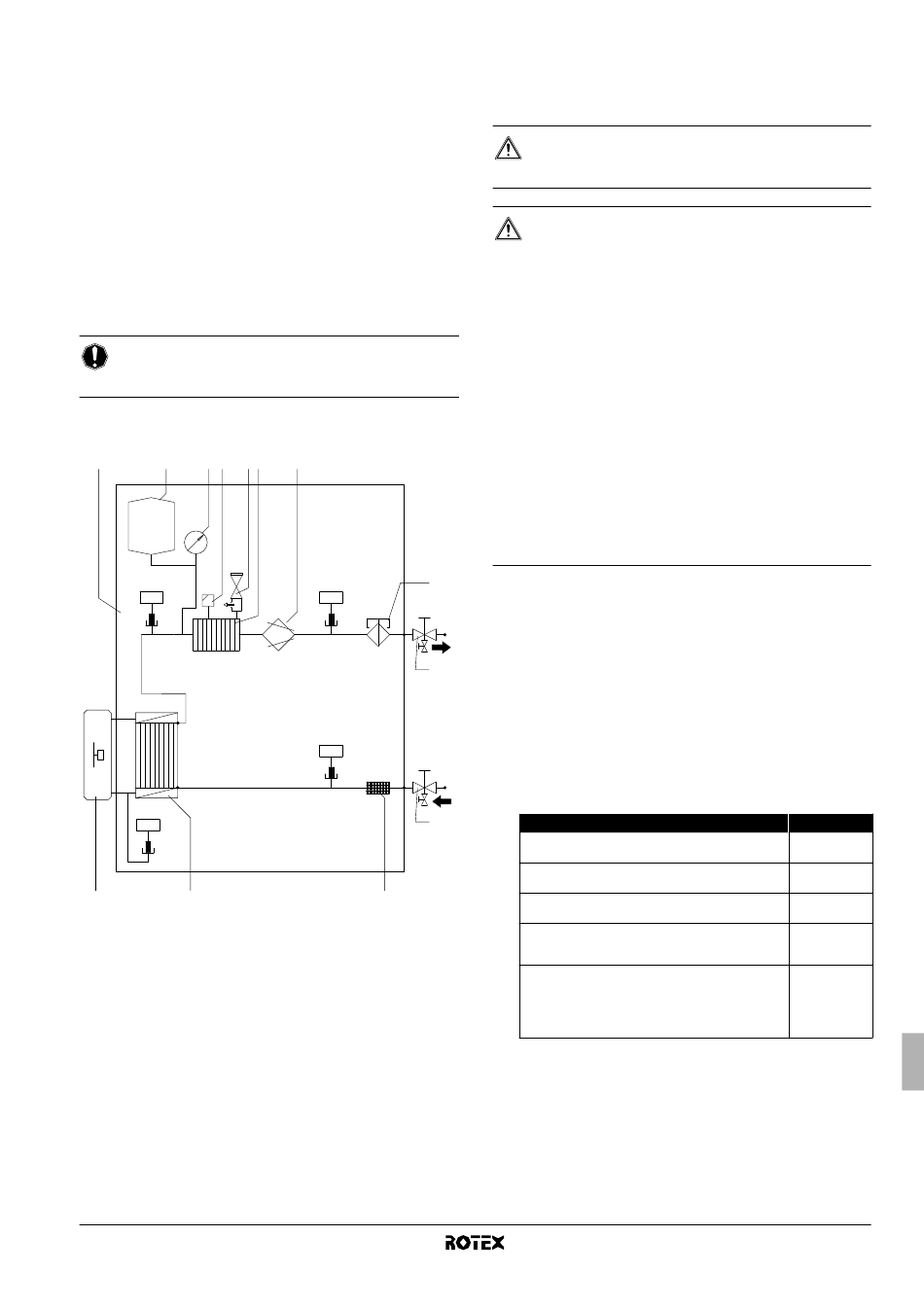

5.4. Functioneel schema

2 3 4 5 6 7
R1T
t >
H O
2
R3T
t >
1 13
1 Buitenunit
2 Binnenunit
3 Expansievat
4 Manometer
5 Ontluchtingsklep
6 Drukveiligheidsklep
7 Backupverwarming
8 Pomp
9 Stromingsschakelaar
10 Afsluiter wateruitlaat met aftapkraan (lokale installatie)
11 Afsluiter waterinlaat met aftapkraan (lokale installatie)
12 Filter
13 Warmtewisselaar
R1T Thermistor warmtewisselaar uitlaatwater
R2T Thermistor backupverwarming uitlaatwater
R3T Thermistor koelmiddelvloeistofzijde
R4T Thermistor inlaatwater
RKHBH/X008BB
Binnenunit voor lucht-water-warmtepompsysteem
4PW62574-2 – 10.2010
8
9
R2T
t >
10
R4T
t >
11
12
6. I
NSTALLATIE VAN DE BINNENUNIT

6.1. Keuze van de installatieplaats

WAARSCHUWING
Neem gepaste maatregelen om te voorkomen dat kleine
dieren gaan nestelen in de unit.
VOORZICHTIG
■
Kleine dieren die in contact komen met elektrische
onderdelen kunnen storingen, rook of brand veroorzaken.
Deel aan de klant mee dat het zeer raadzaam is om de
ruimte rond de unit schoon te houden.
■
De apparatuur is niet bedoeld voor gebruik in een
omgeving met ontploffingsgevaar.
■
Neem voldoende
overeenstemming met de geldende wetgeving, voor
het geval van een koelmiddellek.
■
Neem voorzorgsmaatregelen indien de unit in een
kleine ruimte wordt geïnstalleerd zodat de concentratie
koelmiddel bij een evt. koelmiddellekkage niet de max.
toegestane veiligheidslimieten overschrijdt.
Te hoge koelmiddelconcentraties in een gesloten
ruimte kunnen leiden tot een zuurstofgebrek.
■
In de aanwezigheid van mogelijke lekken van
ontvlambare gassen,
ontbrandbaar stof in de lucht of waar wordt gewerkt met
vluchtige ontvlambare stoffen, zoals thinner of benzine.
Dergelijke gassen kunnen brand veroorzaken.
De unit moet binnenshuis aan een muur worden gemonteerd op een
plaats die voldoet aan de volgende voorwaarden:
■
De installatieplaats is vorstvrij.
■
Voldoende vrije ruimte rond de unit voor onderhoud. (Zie
afbeelding 2).
■
Voldoende ruimte rond de unit voor luchtcirculatie.
■
Voorziening voor condensaatafvoer (alleen voor RKHBX-
modellen met lekbakkit EKHBDP) en druk aflaten van de
drukveiligheidsklep.
■
Het installatie-oppervlak is een vlakke en verticale muur van
niet-brandbaar materiaal die het gewicht van de unit bij werking
kan dragen (zie "12. Technische specificaties" op pagina 50).
■
Alle leidinglengten en afstanden zijn nageleefd.
Vereiste
Maximaal toegestane koelmiddelleidinglengte tussen
buiten- en binnenunit
Minimaal vereiste koelmiddelleidinglengte tussen
buiten- en binnenunit
Maximaal toegestaan hoogteverschil tussen buiten-
en binnenunit
Maximaal toegestane afstand tussen de 3-wegsklep
en de binnenunit (alleen voor installaties met tank
voor warm water voor huishoudelijk gebruik).
Maximaal toegestane afstand tussen de tank
voor warm water voor huishoudelijk gebruik en de
binnenunit (alleen voor installaties met tank voor
warm water voor huishoudelijk gebruik). De bij de
tank voor warm water voor huishoudelijk gebruik
geleverde thermistorkabel is 12 m lang.
■
Tijdens de normale werking zal de hydrobox-unit geluid
voortbrengen dat als lawaai zou kunnen worden ervaren. De
bron van het geluid kan de waterpomp en/of activering van het
schakelcontact zijn. Wij raden dan ook aan om de hydrobox-unit
op een stevige muur te installeren en niet in of in de nabijheid
van een geluidsgevoelige omgeving (bijv. een slaapkamer).
■
Installeer de unit niet in een omgeving met een hoge
vochtigheidsgraad (bijv. een badkamer).
voorzorgsmaatregelen in
van koolstofvezels of
Waarde
30 m
3 m
20 m
3 m
10 m
