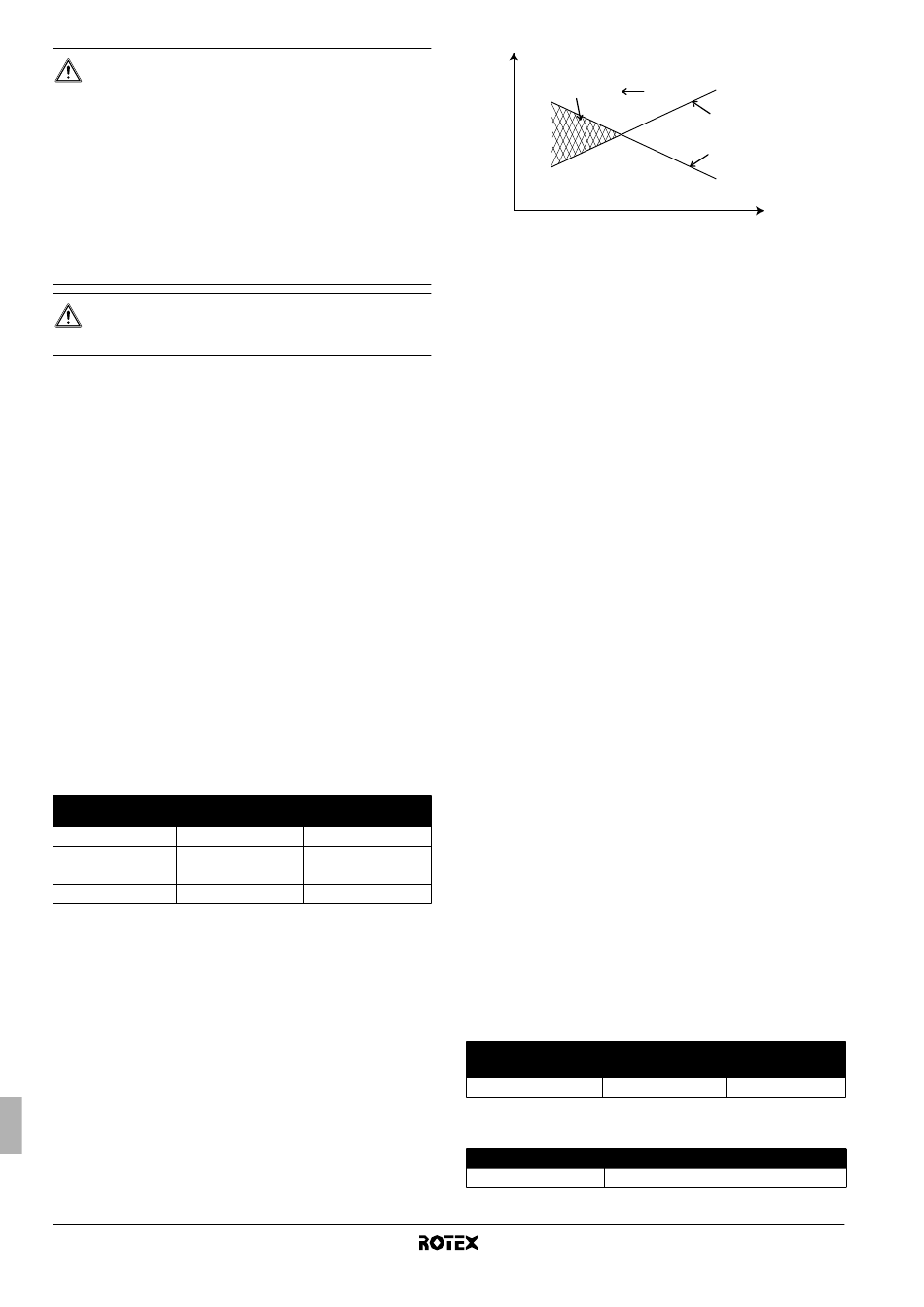

ADVERTENCIA
■
En caso de
directamente el refrigerante. Podría sufrir heridas
graves por congelamiento de los tejidos.
■
No toque las tuberías de refrigerante durante ni
inmediatamente después de la operación puesto que
pueden estar calientes o frías, dependiendo del
estado del refrigerante que fluye en la tuberías, el
compresor u otras partes del ciclo de refrigerante.
Sus manos pueden sufrir quemaduras por calor o frío
si toca las tuberías de refrigerante. Para evitar
lesiones, deje que las tuberías vuelvan a su
temperatura normal y si tiene que tocarlas, utilice
guantes protectores.
PRECAUCIÓN
No lave con agua la unidad. Podría producirse una
descarga eléctrica o un incendio.
3. I
NTRODUCCIÓN
3.1. Información general
Gracias por haber adquirido esta unidad interior.
Esta unidad es la parte interior de las bombas de calor aire a agua
RRLQ. Esta unidad ha sido diseñada para su montaje sobre pared
en interiores. Consulte "6.1. Selección del lugar de instalación" en la
página 12. La unidad se puede combinar con unidades fancoil Rotex,
calefacciones de suelo radiante, radiadores de baja temperatura y
calefacciones de agua caliente sanitaria Rotex.
Unidades de sólo calefacción/refrigeración
La gama de unidades consta de dos versiones principales: una
versión calefacción/refrigeración (RKHBX) y una versión de sólo
calefacción (RKHBH).
Ambas versiones se suministran con un calefactor auxiliar integrado
para proporcionar una capacidad de calefacción adicional cuando
las temperaturas exteriores son bajas. El calefactor auxiliar también
puede funcionar como calefactor de emergencia en caso de fallo de
la unidad exterior. Los modelos de calefactor auxiliar están
disponibles para una capacidad de calefacción de 3, 6 y 9 kW y –
dependiendo de la capacidad de calefacción – para dos
especificaciones de calefacción diferentes.
Modelo de unidad Capacidad del
interior calefactor auxiliar
RKHB*008BB3V3
RKHB*008BB6V3
RKHB*008BB6WN
RKHB*008BB9WN
Manual de instalación
3
fuga accidental, nunca toque
Tensión nominal
del calefactor auxiliar
3 kW 1x 230 V
6 kW 1x 230 V
6 kW 3x 400 V
9 kW 3x 400 V
P
H
3
1 Capacidad de la bomba de calor
2 Capacidad de calefacción requerida (dependiente
del lugar)
3 Capacidad de calefacción adicional proporcionada por
el calefactor auxiliar
4 Equilibrio de temperatura (puede ajustarse a través de la
interfaz del usuario, consulte "8.9. Ajustes de campo" en la
página 26)
T Temperatura ambiente (exterior)
A
P Capacidad de calefacción
H
Depósito de agua caliente sanitaria (opcional)
A la unidad interior se puede conectar un depósito de agua caliente
sanitaria opcional. Hay 2 tipos de depósitos de agua caliente
sanitaria disponibles:
■
depósito con resistencia eléctrica integrada (RKHW*) en 1
tamaño únicamente: 300 litros,
■
depósito sin resistencia eléctrica (RKHTS) en 2 tamaños
distintos: 200 y 260 litros.
Consulte el manual del depósito de agua caliente sanitaria para
obtener más detalles.
Kit de bandeja de drenaje (opcional)
En los modelos de calefacción/refrigeración (RKHBX), es necesario
instalar el kit de bandeja de drenaje EKHBDP.
Para obtener información detallada acerca del kit de bandeja de
drenaje consulte "6.5. Instalación de la bandeja de drenaje EKHBDP
(sólo para los modelos RKHBX)" en la página 14.
Kit de PCB de E/S digital (opcional)
A la unidad interior se puede conectar una PCB de E/S digital
EKRP1HB opcional y permite:
■
salida de alarma remota,
■
salida de conexión/desconexión de calefacción/refrigeración,
■
funcionamiento bivalente (señal de permiso para la caldera
auxiliar) o señal de permiso del calefactor auxiliar externo
adicional.
Consulte el manual de funcionamiento de la unidad interior y el
manual de instalación de la PCB de E/S digital para obtener más
información.
Consulte el diagrama de cableado o el diagrama de conexiones para
conectar esta PCB a la unidad.
Kit de termostato de habitación (opcional)
Se puede conectar un termostato de habitación opcional RKRTW,
RKRTWA o RKRTR a la unidad interior. Consulte el manual de
instalación del termostato de habitación para obtener más
información.
Calefactor de la placa inferior (opcional)
EKBPHT08
RKHBH/X008BB
(a) Recomendado.
Posibilidades de combinación
RRLQ_BA
Unidad interior para sistema de bomba de calor de aire-agua
4
1
2
T
A
Calefactores conectables
EKBPHT08BA
(a)
Posible Posible
RKHBH/X_BB
Posible
RKHBH/X008BB
