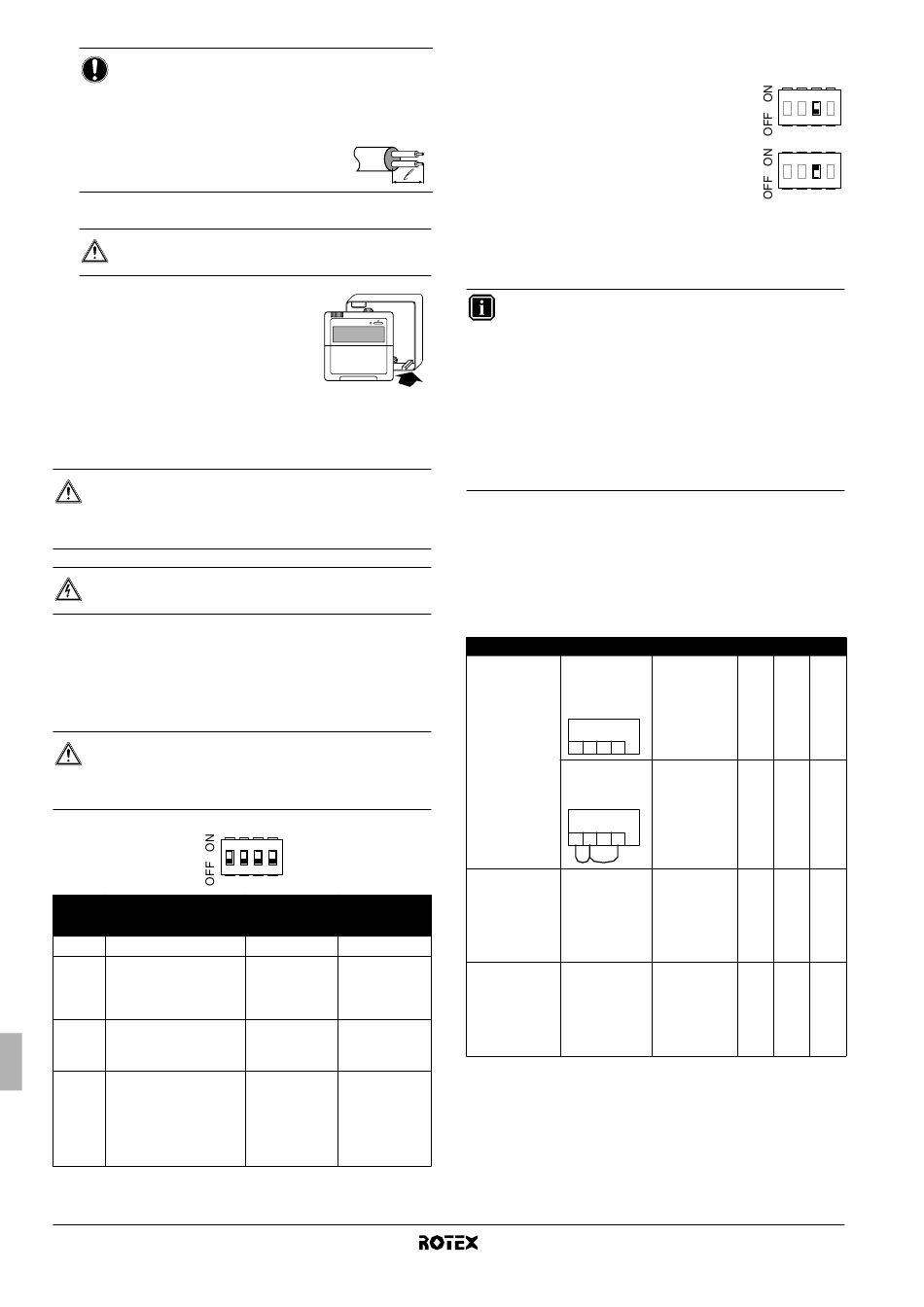

BİLDİRİM
■
Kablolar bağlanırken, elektrik parazitinin (harici
parazitlerin) önlenmesi için kablolar ile güç
besleme kabloları arasında belirli bir mesafe
bırakılmalıdır.
■
Dijital kumanda kasasının içinden
geçmesi gereken
kablo zırhını soyun ( l ).
4 Dijital denetleyicinin üst kısmını yerine takın.
DİKKAT
Takarken kabloları sıkıştırmamaya dikkat edin.
İlk önce alttaki klipslerden
başlayın.
8. İlk çalıştırma ve konfigürasyon
İç ünite, montaj ortamına (dış hava, takılan opsiyonlar, vs.) ve
kullanıcı düzeyine uyum için montör tarafından yapılandırılmalıdır.
DİKKAT
Bu bölümde yer alan bütün bilgilerin montör tarafından
sırasıyla okunması ve sistemin uygulanabilir şekilde
düzenlenmesi önemlidir.
TEHLİKE: ELEKTRİK ÇARPMASI
Bkz. "2. Genel güvenlik önlemleri", sayfa 2.
8.1. DIP anahtar ayarlarına genel bakış
SS2 DIP anahtarı, anahtar kutusunun PCB'si üzerinde yer alır (bkz.
"5.3. Anahtar kutusu ana elemanları", sayfa 11) ve kullanım sıcak
suyu depo montajı, oda termostatı bağlantısı ve pompa çalışmasının
konfigürasyonuna imkan tanır.
UYARI
Anahtar kutusu servis panelini açmadan ve DIP anahtar
ayarlarında değişiklik yapmadan önce güç kaynağını
kesin.
1
DIP
anahtarı
SS2 Tanım
1 Montör için ilgili değil
2 Kullanım sıcak suyu depo
montajı
(bkz. "8.4. Kullanım sıcak
suyu deposu kurulum
konfigürasyonu", sayfa 23)
3 Oda termostat bağlantısı
(bkz. "8.2. Oda termostatı
montaj konfigürasyonu",
sayfa 22)
(a)
4 Bu ayar aynı anda hem
daha fazla hacim ısıtma/
soğutma, hem de daha
fazla kullanım suyu ısıtma
talebinin olması
durumunda ısı
pompasının çalışma
modunu belirler.
(a) Yalnızca DIP anahtarı 2 = ON ise mümkündür.
(b) Isıtma/soğutma veya kullanım suyu ısıtma modu program zamanlayıcı ve/veya
saha ayarları tarafından sınırlandırılabilir (4, 5, 8).
Montaj kılavuzu
22
bölümlerde
takmaya
1
2 3 4
ON OFF
— (Varsayılan)
Kurulu Kurulu değil
(Varsayılan)
Oda termostatı Oda termostatı
bağlı bağlı değil
(Varsayılan)
Isıtma/soğutma En yüksek
önceliği talep tarafı
(b)
önceliklidir
8.2. Oda termostatı montaj konfigürasyonu
■
İç üniteye oda termostatı bağlı olmadığında,
geçiş anahtarı SS2-3
ayarlanmalıdır.
■
İç üniteye oda termostatı bağlandığında,
geçiş anahtarı SS2-3 ON olarak ayarlanmalıdır.
■
Pompanın art arda
takırdamasını) ve dolayısıyla
etkilenmesini önlemek için, oda termostatında ayarların
(6®02=evet, 6®05=9, 6®06=5) doğruluğunu onaylayın.
BİLGİ
■
İç üniteye oda termostatı bağlı olduğunda, ısıtma ve
soğutma program
kullanılamaz. Diğer
etkilenmezler. Program zamanlayıcıları üzerine daha
fazla bilgi için kullanım kılavuzuna bakın.
■
İç üniteye oda termostatı bağlı olduğunda ve
= düğmesine veya y düğmesine basıldığında,
oda termostatının önceliği olduğunu ve açma/kapama
çalıştırması ile geçiş çalıştırmasını kontrol edeceğini
göstermek için merkezi kontrol göstergesi e yanıp
sönecektir.
Aşağıdaki tablo, anahtar kutusu içindeki terminal bloğunun gerekli
konfigürasyonu ile termostat kablo bağlantılarını (X2M: 1, 2, 3, 4)
özetler. Pompa işletimi üçüncü sütunda verilmiştir. Son üç sütun,
izleyen işlevselliğin kullanıcı arayüzü (UI) ile mi yoksa termostat (T)
tarafından mı yerine getirildiğini gösterir:
• hacim ısıtma veya soğutma açma/kapama (y)
• ısıtma/soğutma geçişi (=)
• ısıtma ve soğutma program zamanlayıcıları (pr)
Termostat Konfigürasyon
Termostat yok • SS2-3=OFF
• kablo
bağlantıları:
(yok)
X2M
1 2 3 4
• SS2-3=ON
• kablo
bağlantıları:
X2M
1 2 3 4
Yalnız ısıtma • SS2-3=ON
termostatı
• kablo
bağlantıları:
(oda termostat
kitinin montaj
kılavuzuna
bakın)
Isıtma/soğutma • SS2-3=ON
anahtarı ile
• kablo
termostat
bağlantıları:
(oda termostat
kitinin montaj
kılavuzuna
bakın)
(a) Hacim ısıtma/soğutma kapatıldığında veya su sıcaklığı kullanıcı arayüzü
üzerinde ayarlanan sıcaklığa eriştiğinde Pompa duracaktır. Hacim ısıtma/
soğutma açık olduğunda, su sıcaklığını kontrol etmek için pompa her 5 dakikada
bir 3 dakika çalışacaktır.
Havadan suya ısı pompası sistemi için iç ünite
1 2 3
OFF olarak
1 2 3
devreye girip çıkmasını (yani
pompanın ömrünün
zamanlayıcıları kesinlikle
program zamanlayıcıları
y y y y = = = =
Pompa işletimi
çıkış su sıcaklığı
(a)
ile belirlenir
UI UI
hacim ısıtma
veya soğutma
açık olduğunda
y
( )
açık
UI UI
oda termostatı
tarafından
ısıtma talebi
olduğunda açık
T —
oda termostatı
tarafından
ısıtma talebi
veya soğutma
T T
talebi olduğunda
açık
RKHBH/X008BB
4PW62574-3 – 10.2010
4
4
p p p p r r r r
