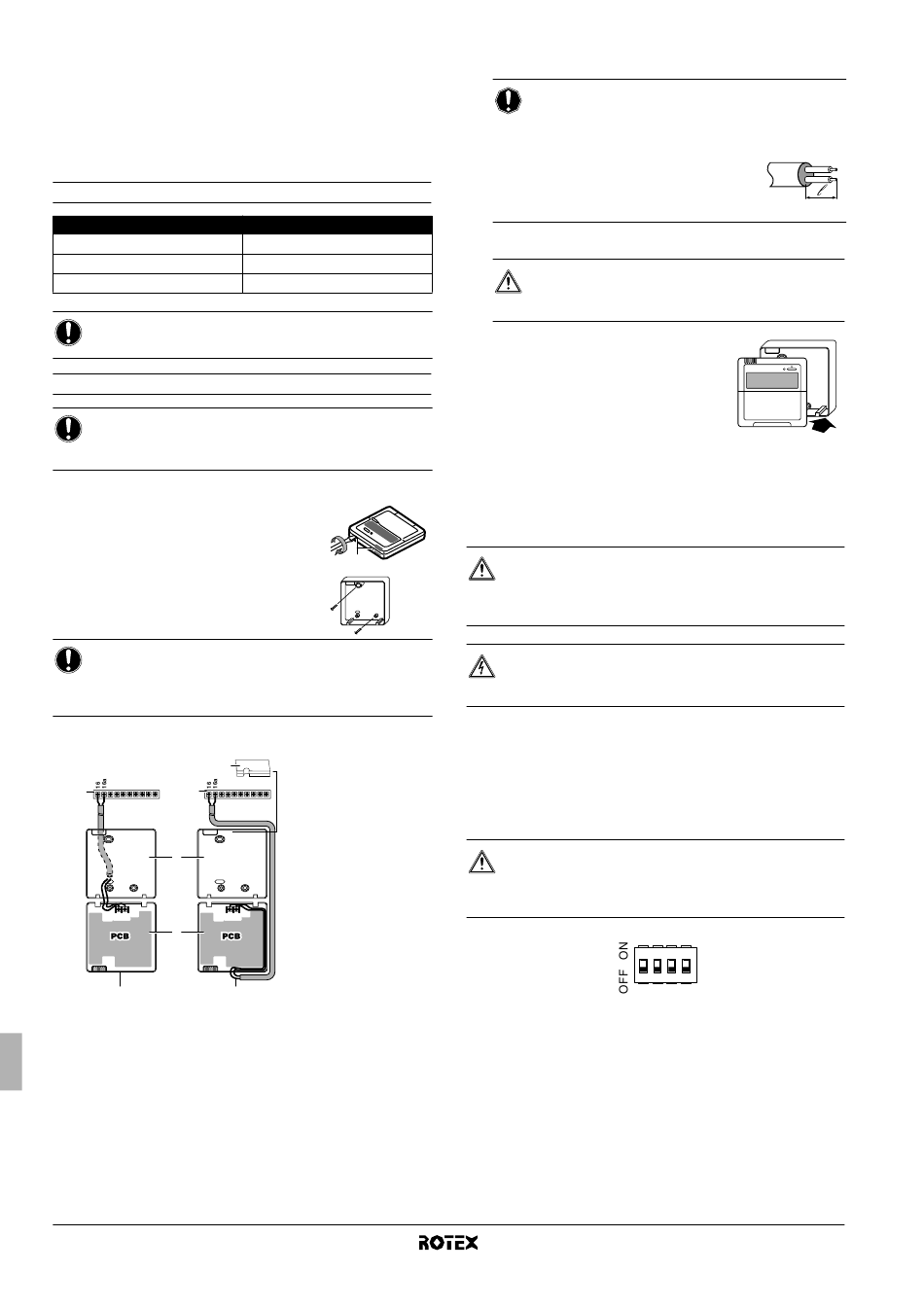

7.4. Verplaatsen van de digitale controller

Standaard wordt de digitale controller in de fabriek op de binnenunit
geïnstalleerd. (Zie "5.2. Hoofdcomponenten" op pagina 10 voor de
juiste plaats). Indien vereist kan de digitale controller ook elders
worden geïnstalleerd.
Vergeet niet dat u slechts 1 enkele digitale controller kunt aansluiten
op de binnenunit.
Specificaties van de bedrading
Draadspecificatie
Type
Doorsnede
Maximumlengte
LET OP
De aansluitbedrading is niet meegeleverd.

Montage

LET OP
De digitale controller
geïnstalleerd.
1 Neem het voorste deel van de digitale controller weg.
Steek een platte schroevendraaier in de
gleuven (1) in het onderste deel van de
controller en verwijder het bovenste deel
van de digitale controller.
2 Bevestig de digitale controller op een effen
oppervlak.
LET OP
Let op dat u het onderste deel van de digitale controller
niet vervormt door de montageschroeven te stevig aan te
draaien.
3 Voer de bedrading van de unit uit.
6
1 1
2
P2 P1 P2
3
4
1 Unit
2 Achterste deel van de digitale controller
3 Voorste deel van de digitale controller
4 Bedraad vanaf de achterkant
5 Bedraad vanaf de bovenkant
6 Maak een inkeping in het deel waardoor de bedrading kan
worden geleid met een kniptang enz.
Montagehandleiding
23
Waarde
2-aderig
2
0,75-1,25 mm
500 m
moet binnenshuis worden
1
P1
5
Sluit de klemmen aan bovenaan het bovenste deel van de digitale
controller en de klemmen in de unit (P1 op 16, P2 op 16a).
LET OP
■
De bedrading
voedingsbedrading worden geleid om elektrische
storing (externe interferentie) te voorkomen.
■
Strip de mantel af voor het deel
dat door de binnenkant van de
behuizing
controller moet gaan ( l ).
4 Breng het bovenste deel van de digitale controller weer aan.
VOORZICHTIG
Let op dat u de bedrading tijdens het monteren niet
klemt.
Begin met bevestigen vanaf de klemmen
aan de onderkant.
8. O
PSTARTEN EN CONFIGUREREN
De configuratie van de binnenunit door de installateur dient te zijn
afgestemd op de omgeving van de installatie (klimaat, geïnstalleerde
opties, enz.) en de expertise van de gebruiker.
VOORZICHTIG
Het is belangrijk dat de installateur alle informatie in dit
hoofdstuk achtereenvolgens leest en dat het systeem
gepast wordt geconfigureerd.
GEVAAR: ELEKTRISCHE SCHOK
Zie "2. Algemene voorzorgsmaatregelen voor veiligheid"
op pagina 2.

8.1. Overzicht instellingen DIP-schakelaar

DIP-schakelaar SS2 zit op de printplaat van de schakelkast (zie
"5.3. Hoofdcomponenten schakelkast" op pagina 11) en wordt
gebruikt voor de configuratie van de installatie van de tank voor warm
water voor huishoudelijk gebruik,
kamerthermostaat en de pompwerking.
WAARSCHUWING
Schakel de stroomvoorziening
servicepaneel van de schakelkast opent en de instellingen
van de DIP-schakelaars verandert.
1
Binnenunit voor lucht-water-warmtepompsysteem
moet weg van
van de digitale
1
de aansluiting van
uit alvorens u
2 3 4
RKHBH/X008BB
4PW62574-2 – 10.2010
