Änderung Des Installationsortes Des Digitalreglers; Spezifikationen Der Verkabelung - Rotex RKHBH008BB3V3 Manuel D'installation

Wird die Außeneinheit an
angeschlossen, muss der spannungsfreie Kontakt des Empfängers,
der das vom Elektrizitätsversorgungsunternehmen ausgegebene
Niedertarif-Eingangssignals auswertet, an die Klemmen 17 und 18
von X2M angeschlossen werden (siehe Abbildung oben).
Ist in dem Moment, wenn das Elektrizitätsversorgungsunternehmen
das Niedertarif-Signal aussendet, der Parameter [d-01]=1, dann wird
der Kontakt geöffnet und die Anlage schaltet auf "Zwangs-AUS"
Ist in dem Moment, wenn das Elektrizitätsversorgungsunternehmen
das Niedertarif-Signal aussendet, der Parameter [d-01]=2, wird der
Kontakt geschlossen und die Anlage schaltet auf "Zwangs-AUS"
Typ 1
Bei dieser Art Niedertarif-Netzanschluss wird die Stromversorgung
nicht unterbrochen.
Typ 2
Bei dieser Art Niedertarif-Netzanschluss wird die Stromversorgung
nach einer bestimmten Zeitspanne unterbrochen.
Typ 3
Bei dieser Art Niedertarif-Netzanschluss wird die Stromversorgung
sofort unterbrochen.
Anschluss der Inneneinheit an einen Normaltarif-Netzanschluss
Wenn es sich beim Niedertarif-Netzanschluss um den Typ 2 oder
3 handelt (Unterbrechung der Hauptstromversorgung zur Außen-
einheit), muss die Inneneinheit an einen Normaltarif-Netzanschluss
angeschlossen werden, um eine kontinuierliche Steuerung und den
kontinuierlichen Betrieb der Inneneinheit zu gewährleisten (z.B.
Pumpe).

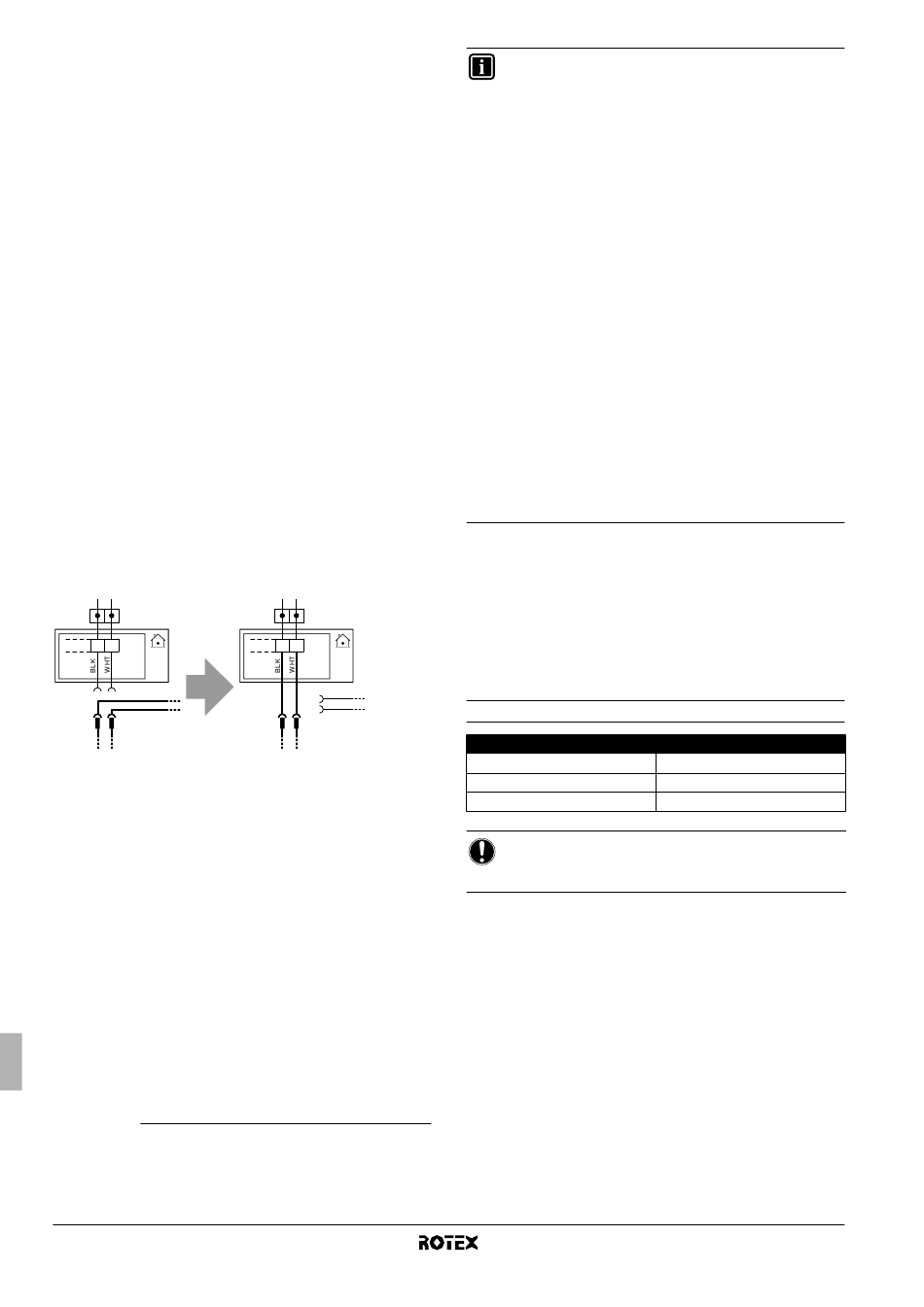

Trennen Sie Anschluss X6YA vom Anschluss X6Y und verbinden Sie
X6YB mit X6Y.
L N
30 31 X2M
X6YB
X6YA
X6Y
(1) Wird das Signal erneut gegeben, wird der spannungsfreie Kontakt
geschlossen und die Anlage nimmt wieder ihren Betrieb auf. Es ist daher
wichtig, die Funktion automatischer Neustart aktiviert zu lassen. Siehe
"[3] Automatischer Neustart" auf Seite 28.
(2) Wird das Signal erneut gegeben, wird der spannungsfreie Kontakt
geöffnet und die Anlage nimmt wieder ihren Betrieb auf. Es ist daher
wichtig, die Funktion automatischer Neustart aktiviert zu lassen. Siehe
"[3] Automatischer Neustart" auf Seite 28.
Installationsanleitung
22
einen Niedertarif-Netzanschluss
(1)
.
(2)
L N
30 31 X2M
X6YA
X6YB
X6Y
INFORMATION
■
Wenn die Niedertarifnetzanschluss-Funktion aktiviert
ist, kann die Estrich-Austrocknungsfunktion nicht
aktiviert werden.
■
Wenn Sie
Netzanschluss anschließen, dann ändern Sie die
bauseitige Einstellung [d-01] entsprechend. Wenn es
sich beim
Anschluss des Typs 1 handelt oder die Inneneinheit an
einen Normaltarif-Netzanschluss (via 30-31, X2M)
.
angeschlossen ist, ändern Sie beide Feldeinstellungen
[d-01] und [d-00]. Siehe "[d] Niedertarif-Netzanschluss/
Wetterabhängiger lokaler Verstellwert" auf Seite 37.
■
Wenn es sich beim Niedertarif-Netzanschluss um den
Typ 1 handelt oder die Inneneinheit an einen
Normaltarif-Netzanschluss angeschlossen ist, wird
die Einheit zwangsweise abgeschaltet.
Wird das Niedertarif-Signal gesendet, blinkt die
zentrale Steuerungsanzeige e und signalisiert
dadurch, dass jetzt der Niedertarif in Kraft ist.
■
Wenn es sich beim Niedertarif-Netzanschluss um den
Typ 2 oder 3 handelt und die Inneneinheit nicht an
einen Normaltarif-Netzanschluss angeschlossen ist,
kann die Heizung nicht gesteuert werden. Die
Unterbrechung der Stromversorgung darf nicht länger
als 2 Stunden dauern. Sonst wird die Echtzeituhr des
Controllers zurückgesetzt.
Während der Unterbrechung der Stromversorgung
bleibt das Display des Controllers leer.
7.4. Änderung des Installationsortes des
Digitalreglers
Der Digitalregler ist werksseitig auf der Inneneinheit angebracht.
(Siehe "5.2. Hauptkomponenten" auf Seite 10 für die aktuelle
Position). Falls erforderlich, kann der digitale Regler an einer
anderen Stelle installiert werden.
Denken Sie daran, dass nur 1 Digitalregler an der Inneneinheit
angeschlossen sein kann.
Spezifikationen der Verkabelung
Kabelspezifikation
Typ
Abschnitt
Maximale Länge
HINWEIS
Das Kabel für den Anschluss ist nicht im Lieferumfang
enthalten.
die Anlage an einen
Niedertarif-Netzanschluss
Wert
2-adrig
0,75-1,25 mm
500 m
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW62574-1 – 10.2010
Niedertarif-
um einen
2
RKHBH/X008BB
