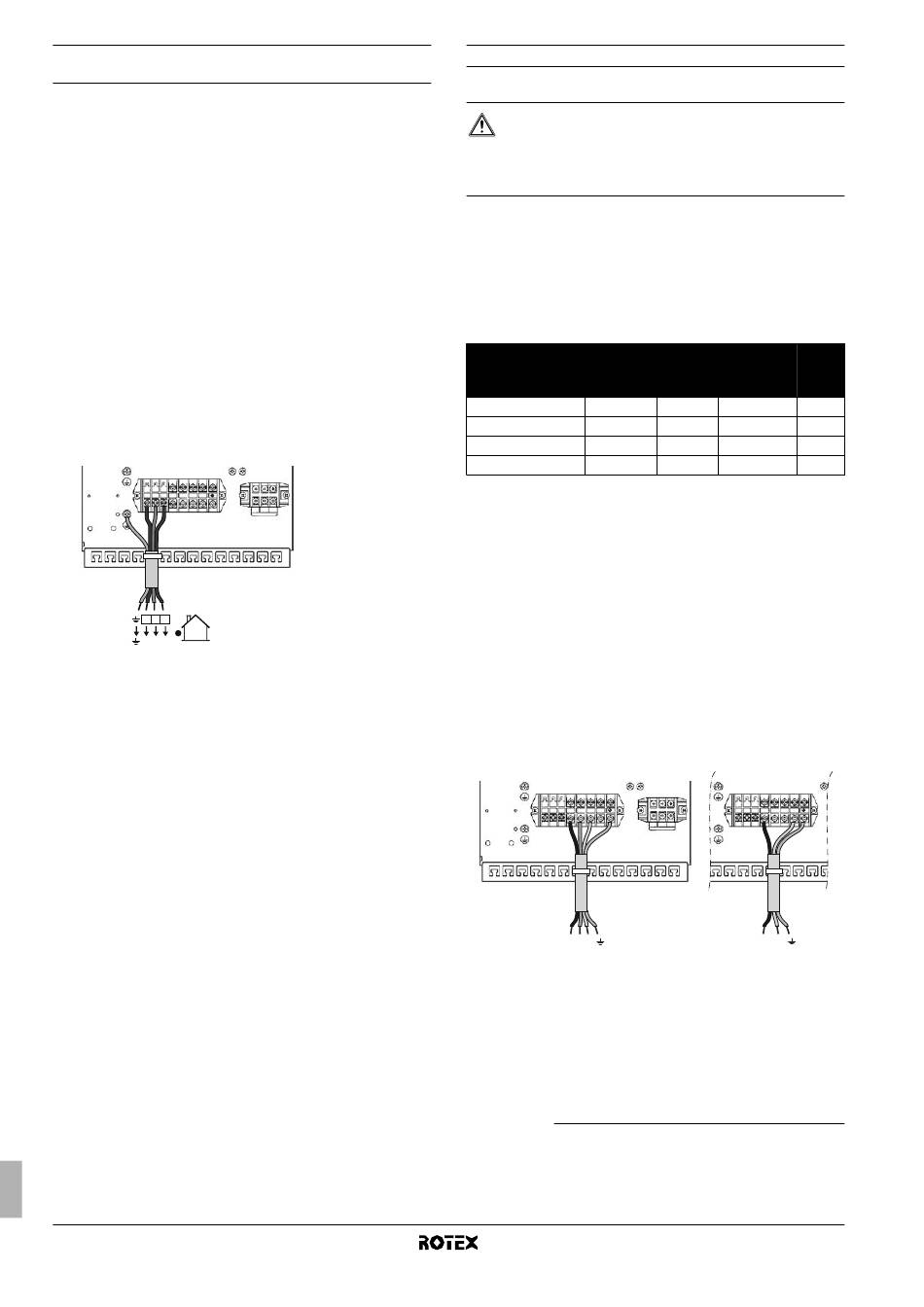

Ligação Do Cabo De Alimentação E De Comunicações Da Unidade De Interior; Ligação Da Fonte De Alimentação Do Aquecedor De Reserva - Rotex RKHBH008BB3V3 Manuel D'installation

Ligação do cabo de alimentação e de comunicações
da unidade de interior
Requisitos para os cabos e circuitos de alimentação
A alimentação da unidade de interior deve ser efectuada através da
unidade de exterior. A comunicação de dados com a unidade de
exterior é efectuada através do mesmo cabo.
Relativamente a todas as indicações e especificações relativas
a cablagem local entre as unidades de interior e de exterior, consulte
o manual de instalação da unidade de exterior.
Procedimento
1 Utilizando o cabo adequado, ligue o circuito de alimentação aos
terminais correctos, conforme se indica no esquema eléctrico
e na imagem que se segue.
2 Ligue o condutor de terra (amarelo e verde) ao parafuso de
ligação à terra, na placa de montagem da caixa de distribuição.
3 Utilizando baraços, fixe o cabo aos apoios, para evitar forças de
tracção.
4 Quando encaminhar os cabos de saída, certifique-se de que
estes não obstruem o encaixe da tampa da unidade de interior
(consulte a imagem 3).
Nota: só são apresentadas as ligações locais relevantes.
X1M
1 2 3
1 2 3
1 2 3
Manual de instalação
20
X3M
Ligação da fonte de alimentação do aquecedor de reserva
Requisitos para os cabos e circuitos de alimentação
CUIDADO
Utilize um circuito de alimentação dedicado para
o aquecedor de reserva e para o aquecedor de apoio
Nunca utilize um circuito de alimentação partilhado com
outro aparelho eléctrico.
(a) Apenas aplicável ao tanque com aquecedor eléctrico de apoio integrado
(RKHW*).
Este circuito de alimentação tem de estar protegido pelos
dispositivos de segurança exigidos de acordo com a legislação
aplicável.
Seleccione o cabo de alimentação em conformidade com
a legislação aplicável. A tabela que se segue indica a corrente
máxima no circuito do aquecedor de reserva.
(1) (2)
Capacidade
Modelos de unidades do aquecedor
de interior de reserva
RKHB*008BB3V3 3 kW
(a) (b)
RKHB*008BB6V3 6 kW
RKHB*008BB6WN 6 kW
RKHB*008BB9WN 9 kW
(a) Este equipamento está conforme à norma EN/IEC 61000-3-12
(b) Este equipamento está conforme à norma EN/IEC 61000-3-11
que a impedância do circuito Z
sys
interligação entre a fonte de alimentação do utilizador e o sistema público.
É responsabilidade do instalador (ou do utilizador do equipamento) certificar-se,
contactando se necessário o operador da rede de distribuição, que
o equipamento apenas é ligado a uma fonte de energia com impedância
do circuito Z igual ou inferior ao valor Z
sys
Procedimento
1 Utilizando o cabo adequado, ligue o circuito de alimentação ao
disjuntor principal, conforme se indica no esquema eléctrico
e na imagem que se segue.
2 Ligue o condutor de terra (amarelo e verde) ao parafuso de
terra, no terminal X1M.
3 Utilizando baraços, fixe o cabo aos apoios, para evitar forças de
tracção.
Nota: só são apresentadas as ligações locais relevantes.
3x 400 V
X1M
L1 L2 L3 N
L1 L2 L3
(1) Norma técnica europeia/internacional que estabelece limites para as
correntes harmónicas produzidas por equipamentos ligados a sistemas
públicos de baixa tensão, com corrente de entrada de >16 A e ≤75 A por
fase.
(2) Norma técnica europeia/internacional que regula os limites a alterações
de tensão, flutuações de tensão e intermitências, nos sistemas públicos
de distribuição de energia eléctrica a baixa tensão, para equipamentos
com corrente nominal de ≤75 A.
Unidade de interior para o sistema de bomba de calor ar/água
(a)
Tensão
nominal do Corrente
aquecedor máxima de
de reserva funcionamento Z (Ω)
max
1x 230 V 13 A —
1x 230 V 26 A 0,29
3x 400 V 8,6 A —
3x 400 V 13 A —
(1)
(2)
, desde
seja igual ou inferior a Z no ponto de
max
.
max
1x 230 V
X1M
X3M
L1 N
L1 N
