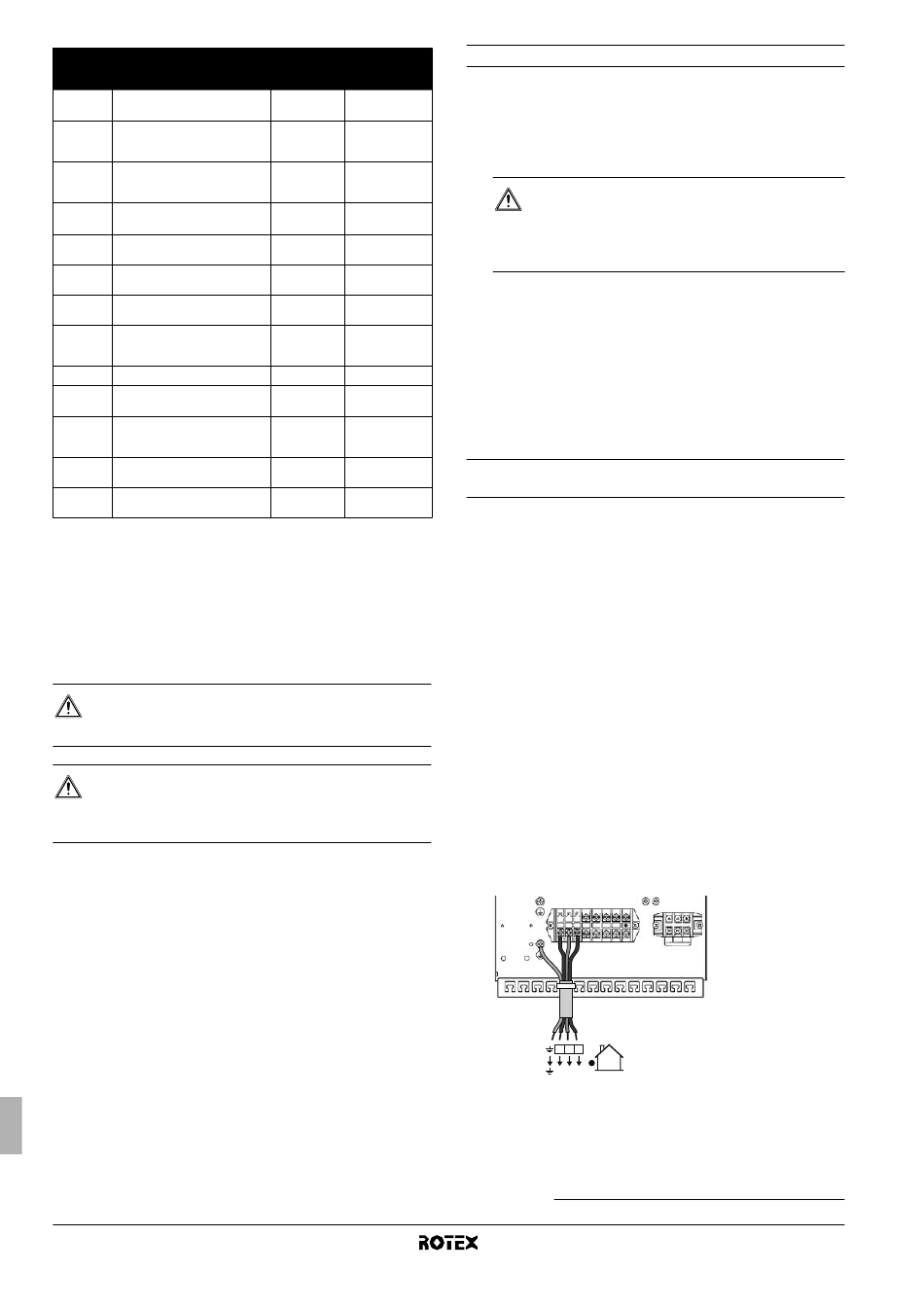

Elemento Descripción
1 Cable de alimentación para
la unidad exterior
2 Alimentación de la unidad
interior y cable de
comunicaciones
3 Cable de alimentación para
el calefactor de la placa
(c)
inferior
4 Cable de alimentación del
calefactor auxiliar
5 Cable del termostato
de la habitación
6 Cable de control de la válvula
de 3 vías
7 Cable de control de la válvula
de 2 vías
8 Alimentación de la resistencia
eléctrica y el cable de
(f)
protección térmica
9 Cable del termistor
10 Cable de alimentación de
(f)
la resistencia eléctrica
11 Cable de suministro de
alimentación a tarifa reducida
(contacto desenergizado)
12 Cable de la interfaz del
usuario
13 Suministro eléctrico a tarifa
normal
(a) Consulte la placa de especificaciones técnicas de la unidad exterior.
(b) Sección recta del cable de 2,5 mm
(c) El cable del calefactor de placas inferior sólo es aplicable con la unidad
RRLQ o en caso de utilizar un kit opcional EKBPHT.
(d) Sección mínima del cable 0,75 mm
(e) Consulte la tabla del apartado "Conexión de la alimentación del calefactor
auxiliar" en la página 20.
(f) Sólo válido para un depósito con resistencia eléctrica integrada (RKHW*).
(g) El termistor y el cable de conexión (12 m) vienen incluidos con la unidad interior.
2
(h) Sección de cable 0,75 mm hasta 1,25 mm
Un contacto sin tensión debe asegurar la carga mínima aplicable de 15 V de CC,
10 mA
2
(i) Sección de cable 0,75 mm hasta 1,25 mm
PRECAUCIÓN
Seleccione todos los cables y sus tamaños según la
legislación vigente.
ADVERTENCIA
Después de terminar los trabajos eléctricos, confirme que
cada pieza eléctrica y cada terminal dentro de la caja
eléctrica está conectado fijamente.
Manual de instalación
19
Número de Corriente
conductores máxima de
requerido funcionamiento
(a)
2+GND
(b)
3+GND
(d)
2
2+GND o
(e)
3+GND
(d)
3 ó 4 100 mA
(d)
2+GND 100 mA
(d)
2+GND 100 mA
(b)
4+GND
(g)
2
2+GND 13 A
(h)
2
(i)
2
(b)
2+GND
2
2
2
, longitud máxima: 50 m.
2
, longitud máxima: 500 m.

Instrucciones acerca del cableado de obra

■
La mayor parte del cableado de obra de la unidad interior debe
realizarse en el bloque de terminales del interior de la caja de
conexiones. Para acceder al bloque de terminales extraiga la
tapa de la unidad interior y el panel de mantenimiento de la caja
de conexiones; consulte al respecto el apartado "5.1. Cómo
abrir la unidad interior" en la página 10.
ADVERTENCIA
Corte la alimentación ( la alimentación de la unidad
exterior y el calefactor auxiliar y, si procede, la
alimentación del depósito de agua sanitaria ) antes de
extraer el panel de servicio de la caja de interruptores.
■
Los sujetacables se encuentran en la parte inferior de la caja de
conexiones. Fije todos los cables mediante sujetacables
(suministro independiente).
■
Es necesario utilizar un circuito de alimentación independiente
para el calefactor auxiliar.
■
Las instalaciones equipadas con depósito de agua caliente
sanitaria (opcional) necesitan un circuito de alimentación
independiente para la resistencia eléctrica
Consulte el manual de instalación del depósito de agua caliente
sanitaria.
Conexión del cable de alimentación y del cable
de comunicaciones para la unidad interior
Requisitos del circuito de alimentación y del cableado
El cable de alimentación para la unidad interior viene de la unidad
exterior. La comunicación de datos a la unidad exterior tiene lugar
a través del mismo cable.
Para obtener información acerca
y especificaciones en relación al cableado de campo entre la unidad
interior y la unidad exterior consulte el manual de instalación de la
unidad exterior.
Procedimiento
1 Tomando el cable adecuado conecte el circuito de alimentación
a los terminales correspondientes tal y como se indica en el
diagrama de cableado y en la siguiente ilustración.
2 Conecte el conductor de tierra (amarillo/verde) al tornillo de
tierra en la placa de montaje de la caja de conexiones.
3 Fije el cable mediante los sujetacables a sus dispositivos de
sujeción para garantizar el alivio de tracción.
4 Cuando instale los cables, asegúrese de que estos no
obstaculicen el montaje de la tapa de la unidad interior, consulte
la figura 3.
Nota: sólo se muestra el cableado de obra relevante.
X1M
1 2 3
1 2 3
1 2 3
(1) Sólo válido para un depósito con resistencia eléctrica integrada (RKHW*).
Unidad interior para sistema de bomba de calor de aire-agua
(1)
.
de todas las directrices
X3M
RKHBH/X008BB
