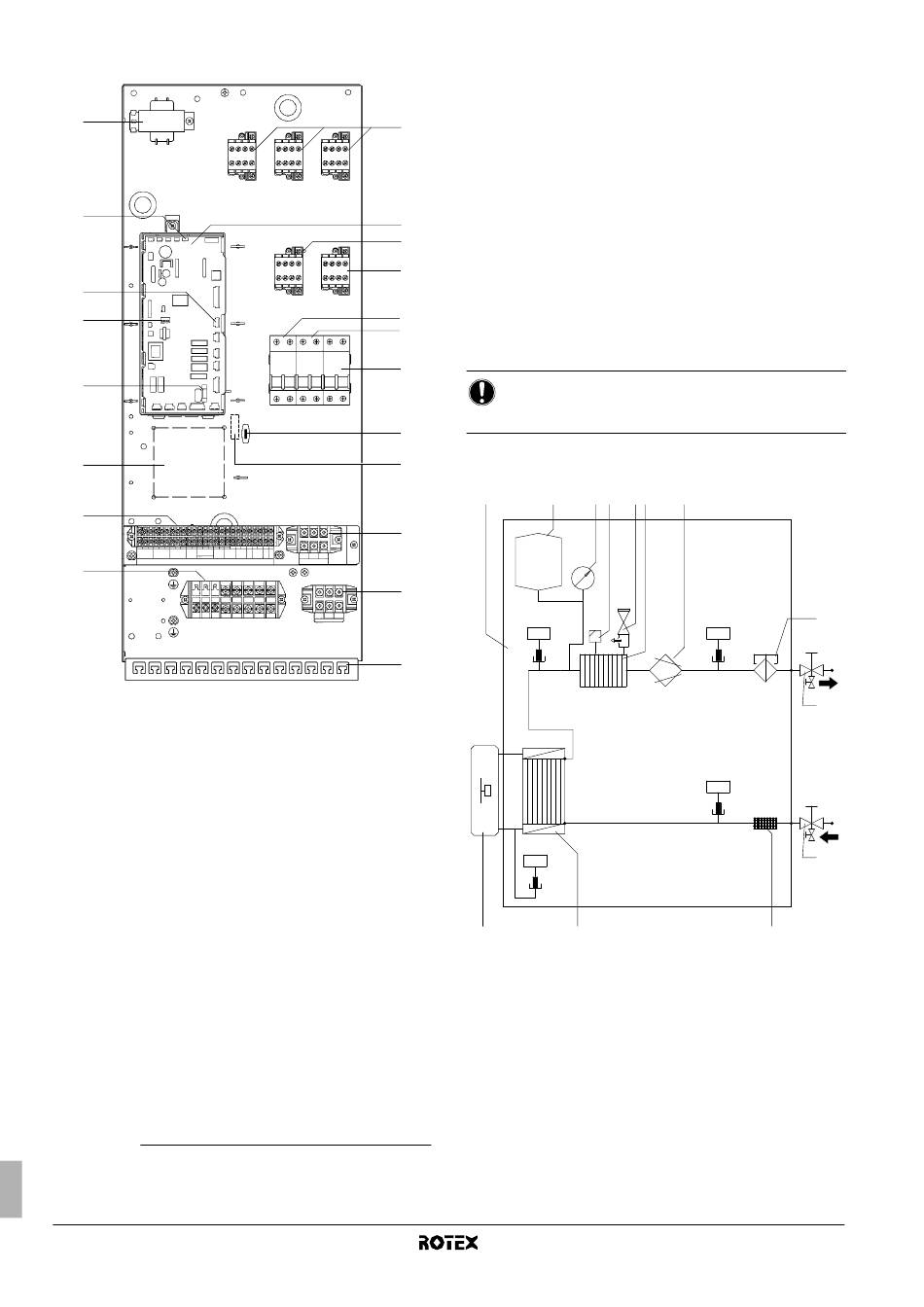

5.3. Componenti principali del quadro elettrico

14 TR1
X9A
12
A1P
X13A
11
SS2
10
FU1
9
15 A4P
6
X2M
6
X1M
1. Contattori del riscaldatore di riserva K1M, K2M, K5M e K6M.
2. PCB principale
La PCB (Printed Circuit Board, scheda a circuiti stampati)
principale controlla il funzionamento dell'unità.
3. Contattore del surriscaldatore K3M (solo per le installazioni con
serbatoio dell'acqua calda per usi domestici)
4. Interruttore di protezione del surriscaldatore F2B (solo per le
installazioni con serbatoio dell'acqua calda per usi domestici)
L'interruttore di protezione protegge il surriscaldatore nel
serbatoio dell'acqua calda per usi domestici da sovraccarichi
o cortocircuiti.
5. Interruttore di protezione del riscaldatore di riserva F1B, F3B
L'interruttore di protezione protegge il circuito elettrico del
riscaldatore di riserva da sovraccarichi o cortocircuiti.
6. Morsettiere
Le morsettiere consentono un agevole collegamento dei fili.
7. Supporti a fascetta per cavi
I supporti a fascetta per cavi consentono di fissare
i collegamenti in loco al quadro elettrico utilizzando le fascette,
per garantire la resistenza alle sollecitazioni.
8. Morsettiere X3M, X4M (solo per installazioni con serbatoio
dell'acqua calda per usi domestici)
9. Fusibile PCB FU1
(1) Applicabile solo per il serbatoio con surriscaldatore elettrico incorporato
(RKHW*).
(2) Applicabile solo per il serbatoio con surriscaldatore elettrico incorporato
(RKHW*).
(3) Applicabile solo per il serbatoio con surriscaldatore elettrico incorporato
(RKHW*).
Manuale d'installazione
12
1
K1M K2M K5M
2
3
K3M K6M 1
4
5
F2B F3B F1B
5
FU2
13
16
X4M
8
8
X3M
7
(1)
(3)
10. Microinterruttore SS2
Il microinterruttore SS2 fornisce 4 commutatori bistabili per
configurare determinati parametri dell'installazione. Vedere il
paragrafo "8.1. Panoramica
microinterruttore" a pagina 24.
11. Presa X13A
La presa X13A accoglie il connettore K3M (solo per le
installazioni con serbatoio dell'acqua calda per usi domestici).
12. Presa X9A
La presa X9A accoglie il connettore del termistore (solo per le
installazioni con serbatoio dell'acqua calda per usi domestici).
13. Fusibile FU2 (nella fila dei fusibili)
14. Trasformatore TR1
15. A4P
PCB di I/O digitale (solo per impianti con kit di allarme remoto).
16. X6YA/X6YB/X6Y
Connettori per il collegamento a un'alimentazione a tariffa kWh
normale. Vedere anche "Collegamento a un'alimentazione
a tariffa kWh ridotta" a pagina 22.
AVVISO
Lo schema elettrico è collocato all'interno del coperchio
del quadro elettrico.

5.4. Schema funzionale

2 3
R1T
t >
H O
2
(2)
R3T
t >
1 13
1 Unità esterna
2 Unità interna
3 Serbatoio di espansione
4 Manometro
5 Valvola di spurgo aria
6 Valvola di sicurezza
7 Riscaldatore di riserva
8 Pompa
9 Flussostato
10 Uscita dell'acqua della valvola di chiusura con valvola
di drenaggio (installazione sul campo)
11 Entrata dell'acqua della valvola di chiusura con valvola
di drenaggio (installazione sul campo)
12 Filtro
13 Scambiatore di calore
R1T Termistore dello scambiatore di calore uscita acqua
R2T Termistore del riscaldatore di riserva uscita acqua
R3T Termistore lato liquido refrigerante
R4T Termistore ingresso acqua
Unità interna per sistema a pompe di calore aria acqua
delle impostazioni
4 5 6 7 8
R2T
t >
R4T
t >
12
