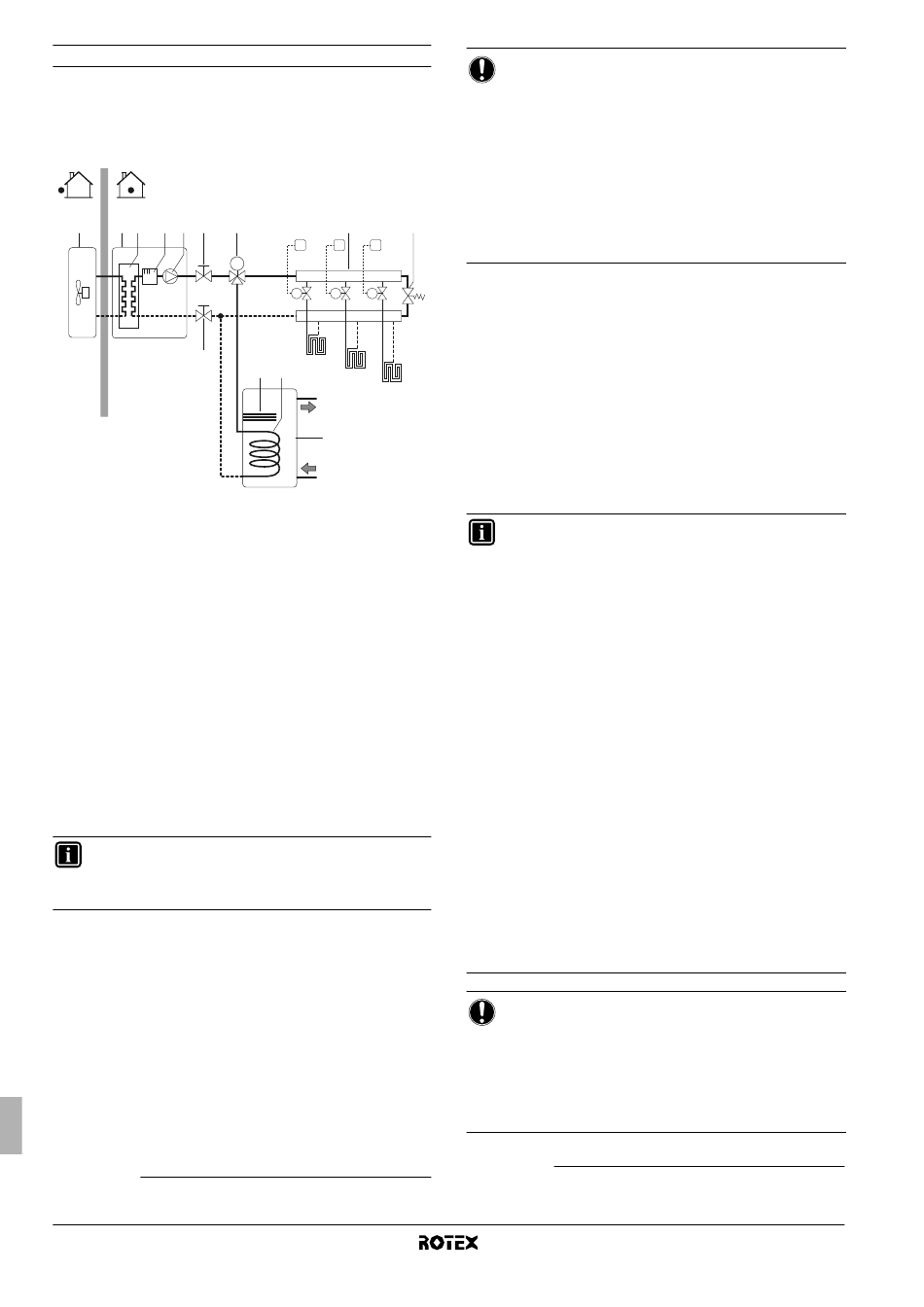

Aplicación 2
Instalación de sólo calefacción sin un termostato instalado en la
habitación conectado a la unidad interior. La temperatura de cada
una de las habitaciones se controla mediante una válvula en cada
circuito de agua. El depósito de agua caliente sanitaria conectado
a la unidad interior suministra el agua caliente sanitaria.
1 2 3 4 5 6
6
1 Unidad exterior
2 Unidad interior
3 Intercambiador de calor
4 Calefactor auxiliar
5 Bomba
6 Válvula de cierre
7 Válvula de 3 vías (suministro independiente)
8 Colector (suministro independiente)
9 Válvula de by-pass (suministro independiente)
10 Depósito de agua caliente sanitaria (opcional)
11 Resistencia eléctrica
12 Serpentín del intercambiador de calor
FHL1...3 Circuito cerrado de calefacción radiante en suelos
T1...3 Termostato de habitación individual (opcional)
M1...3 Válvula motorizada individual para controlar el circuito
cerrado de calefacción de suelo radiante (suministro
independiente)
Operación de la bomba
Sin termostato conectado a la unidad interior (2), la bomba (5) puede
configurarse para que funcione sincronizada con la unidad interior,
o bien, para que siga funcionando hasta alcanzar la temperatura del
agua requerida.
INFORMACIÓN
Encontrará información detallada sobre la configuración
de la bomba en el apartado "8.3. Configuración de
funcionamiento de la bomba" en la página 24.
Calefacción de habitaciones
La unidad exterior (1) se activará para alcanzar la temperatura de
agua de salida deseada conforme al ajuste de la interfaz del usuario.
(1) Para un depósito sin resistencia eléctrica integrada (RKHTS), se utiliza el
calefactor auxiliar en modo de calefacción de agua sanitaria.
(2) Sólo válido para un depósito con resistencia eléctrica integrada (RKHW*).
Manual de instalación
5
7 8
T1 T2 T3
M
M1 M2 M3
FHL1
11 12
FHL2
FHL3
10
(1)
(2)
AVISO
Cuando la circulación en cada circuito de calefacción de
habitaciones (FHL1...3) se controla mediante válvulas
accionadas por control remoto (M1...3), es importante
instalar una válvula de by-pass (9) para evitar que se
active el dispositivo de seguridad del interruptor de flujo.
La válvula de by-pass deberá seleccionarse de forma que
el caudal de agua mínimo quede garantizado de acuerdo
con las especificaciones del apartado "6.7. Tubería de
agua" en la página 14.
9
Se recomienda seleccionar una diferencia de presión
controlada por la válvula de by-pass.
Calefacción del agua sanitaria
Cuando está activado el modo de calefacción del agua sanitaria (ya
sea manualmente por el usuario o automáticamente mediante el
temporizador de programación) la temperatura deseada del agua
caliente sanitaria se alcanzará mediante una combinación del
serpentín del intercambiador de calor y la resistencia eléctrica
(4)
calefactor auxiliar .
Cuando la temperatura del agua caliente sanitaria se encuentra por
debajo del punto de referencia ajustado por el usuario, la válvula de
3 vías se activará para calentar el agua sanitaria mediante la bomba
de calor. En caso de existir una gran demanda de agua caliente
sanitaria o un ajuste de alta temperatura para dicha agua, la
resistencia eléctrica (11)
proporcionar calefacción auxiliar.
INFORMACIÓN
Sólo para RKHW*:
■
a temperaturas exteriores bajas, cuando la demanda
de calefacción de habitaciones es más alta, la unidad
interior puede configurarse de forma que el agua
sanitaria la caliente exclusivamente la resistencia
eléctrica. Actuando de este modo se garantizará la
disponibilidad de la capacidad máxima de la bomba
de calor para calentar las habitaciones.
■
Para obtener
configuración del depósito de agua caliente sanitaria
con temperaturas exteriores bajas, consulte en
"8.9. Ajustes de campo" en la página 26 los ajustes
de campo [5-02] a [5-04].
Sólo para RKHTS:
■
a temperaturas exteriores bajas, cuando la demanda
de calefacción de habitaciones es más alta, la unidad
interior puede configurarse de forma que el agua
caliente sanitaria caliente la bomba de calor y el
calefactor auxiliar al mismo tiempo. Esto garantiza
que la interrupción de la calefacción de las
habitaciones se limita a un mínimo.
■
Para obtener
configuración del depósito de agua caliente sanitaria
con temperaturas exteriores bajas, consulte en
"8.9. Ajustes de campo" en la página 26 los ajustes
de campo [5-02] a [5-04].
AVISO
Asegúrese de que los ajustes de campo correctos estén
activos o seleccionados de acuerdo con el tipo de
depósito aplicable. Consulte los ajustes de campo en
"[4] Funcionamiento del calefactor auxiliar/resistencia
eléctrica y ajuste de temperatura de apagado de
calefacción de la habitación" en la página 28 para obtener
más detalles.
(3) Sólo válido para un depósito con resistencia eléctrica integrada (RKHW*).
(4) Sólo válido para un depósito sin resistencia eléctrica integrada (RKHTS).
(5) Sólo válido para un depósito con resistencia eléctrica integrada (RKHW*).
(6) Sólo válido para un depósito sin resistencia eléctrica integrada (RKHTS).
Unidad interior para sistema de bomba de calor de aire-agua
(5) (6)
o el calefactor auxiliar (4)
información detallada
información detallada
