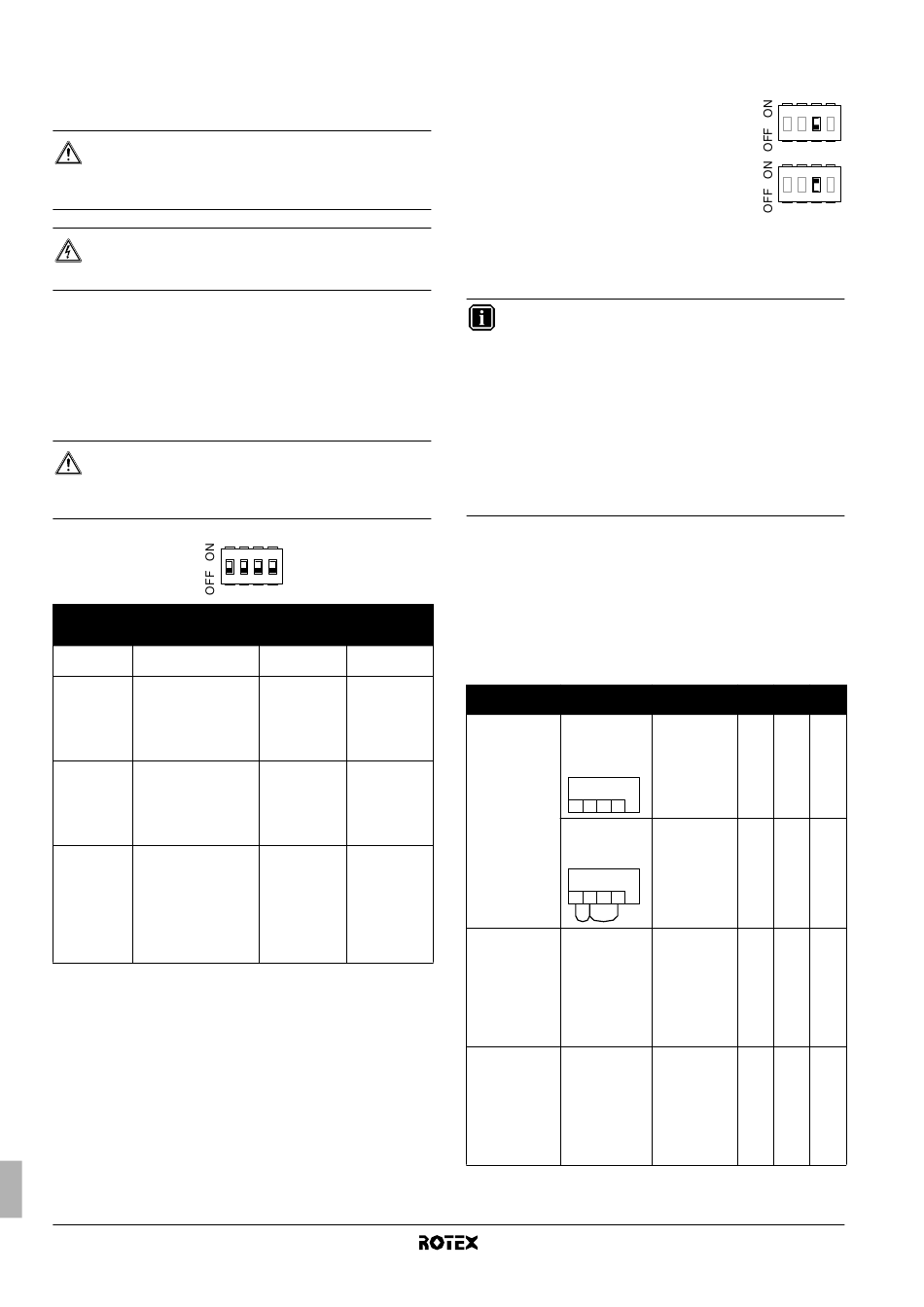

8. A
RRANQUE E CONFIGURAÇÃO
A unidade de interior deve ser configurada pelo instalador, de acordo
com o ambiente da instalação (clima, opções instaladas, etc.) e face
às características do utilizador.
CUIDADO
É importante que todas as informações desta secção
sejam lidas em sequência pelo instalador e que o sistema
seja configurado em conformidade.
PERIGO: CHOQUE ELÉCTRICO
Consulte a "2. Precauções de segurança gerais" na
página 2.
8.1. Visão geral da regulação dos interruptores de
configuração
Os interruptores de configuração SS2 situam-se na placa de circuito
da caixa de distribuição (consulte "5.3. Componentes principais da
caixa de distribuição" na página 12) e permitem configurar
a instalação do tanque de água quente doméstica, a ligação do
termóstato da divisão e o funcionamento da bomba.
ATENÇÃO
Desligue a fonte de alimentação antes de abrir o painel de
serviço da caixa de distribuição e efectuar alterações ao
estado dos interruptores de configuração.
1
Interruptores de
configuração,
SS2 Descrição
1 Não se aplica ao
instalador
2 Instalação do tanque de
água quente doméstica
(consulte
"8.4. Configuração da
instalação do tanque de
água quente doméstica"
na página 25)
3 Ligação do termóstato
de ambiente
(consulte
"8.2. Configuração da
instalação do termóstato
de ambiente" na
página 24)
(a)
4 Esta regulação
determina o modo
de funcionamento da
bomba de calor, quando
há pedidos simultâneos
de mais aquecimento
(ou refrigeração) do
ambiente e de
aquecimento de
água doméstica.
(a) Apenas aplicável a interruptores de configuração 2 = ON.
(b) O modo de aquecimento/refrigeração ou de aquecimento de águas domésticas
pode ser restrito por um temporizador e/ou por regulações locais (4, 5, 8).
Manual de instalação
24
2 3 4
ON OFF
— (Predefinição)
Instalado Não instalado
(predefinição)
Termóstato de Não existe
ambiente ligado nenhuma
ligação a um
termóstato
de ambiente
(predefinição)
Prioridade a Prioridade
aquecimento/ à maior
(b)
refrigeração exigência
8.2. Configuração da instalação do termóstato
de ambiente
■
Se nenhum termóstato de ambiente estiver
ligado à unidade de interior, o interruptor
SS2-3 deve ser regulado para OFF.
■
Se o termóstato de ambiente estiver ligado à
unidade de interior, o interruptor SS2-3 deve
ser regulado para ON.
■
No termóstato de ambiente, verifique se as regulações são as
correctas (6®02=sim, 6®05=9, 6®06=5), para evitar que a bomba se
ligue e desligue repetidamente (trepidação), o que lhe afectaria
o tempo de vida útil.
INFORMAÇÕES
■
Quando o termóstato de ambiente está ligado
à unidade de interior,
aquecimento e
disponíveis. Os restantes temporizadores não são
afectados. Para mais informações acerca dos
temporizadores, consulte o Manual de Operações.
■
Se o termóstato de ambiente estiver ligado à unidade
de interior, quando se carrega nos botões =
ou y, o indicador de controlo central e pisca, para
indicar que o termóstato de ambiente assume
prioridade e controla o ligar e o desligar e as
comutações entre aquecimento e refrigeração.
A tabela que se segue resume a configuração necessária e as
ligações eléctricas do termóstato à placa de bornes (X2M: 1, 2, 3, 4),
na caixa de distribuição. O funcionamento da bomba é indicado na
terceira coluna. As três últimas
funcionalidades seguintes estão disponíveis na interface de
utilizador (UI) ou se são controladas pelo termóstato (T):
• aquecimento ou refrigeração
desligado (y)
• comutação entre aquecimento e refrigeração (=)
• temporizadores de aquecimento e refrigeração (pr)
Termóstato Configuração
Sem termóstato • SS2-3=OFF
• ligações
eléctricas:
(nenhum)
X2M
1 2 3 4
• SS2-3=ON
• ligações
eléctricas:
X2M
1 2 3 4
Termóstato • SS2-3=ON
apenas de
• ligações
aquecimento
eléctricas:
(consulte
o manual de
instalação
do kit de
termóstato
de ambiente)
Termóstato com • SS2-3=ON
comutação entre
• ligações
aquecimento
eléctricas:
e refrigeração
(consulte
o manual de
instalação
do kit de
termóstato
de ambiente)
(a) A bomba pára quando a climatização (aquecimento/refrigeração) é desligada
ou quando a água atinge a temperatura desejada, previamente regulada na
interface de utilizador. Quando a climatização é ligada, a bomba trabalha durante
3 minutos, de 5 em 5 minutos, para verificar a temperatura da água.
Unidade de interior para o sistema de bomba de calor ar/água
1 2 3
1 2 3
os temporizadores de
de refrigeração nunca estão
colunas indicam se
do ambiente ligado/
Funcionamento
y y y y = = = = p p p p r r r r
da bomba
determinado
pela
temperatura de
(a)
saída da água
UI UI UI
ligada durante
o processo de
aquecimento ou
refrigeração do
y
( )
ambiente
UI UI UI
ligada quando
é solicitado
aquecimento
pelo termóstato
de ambiente
T — —
ligada quando
é solicitado
aquecimento
de refrigeração
pelo termóstato
T T —
de ambiente
RKHBH/X008BB
4PW62574-2 – 10.2010
