Aansluiting Van De Klepbesturingskabels; De Bodemplaatverwarming Aansluiten; Aansluiting Op Een Voeding Met Kwh-Voordeeltarief - Rotex RKHBH008BB3V3 Manuel D'installation

Aansluiting van de klepbesturingskabels

Klepvereisten
■
Voeding: 230 V wisselstroom
■
Maximaal opgenomen amperage: 100 mA

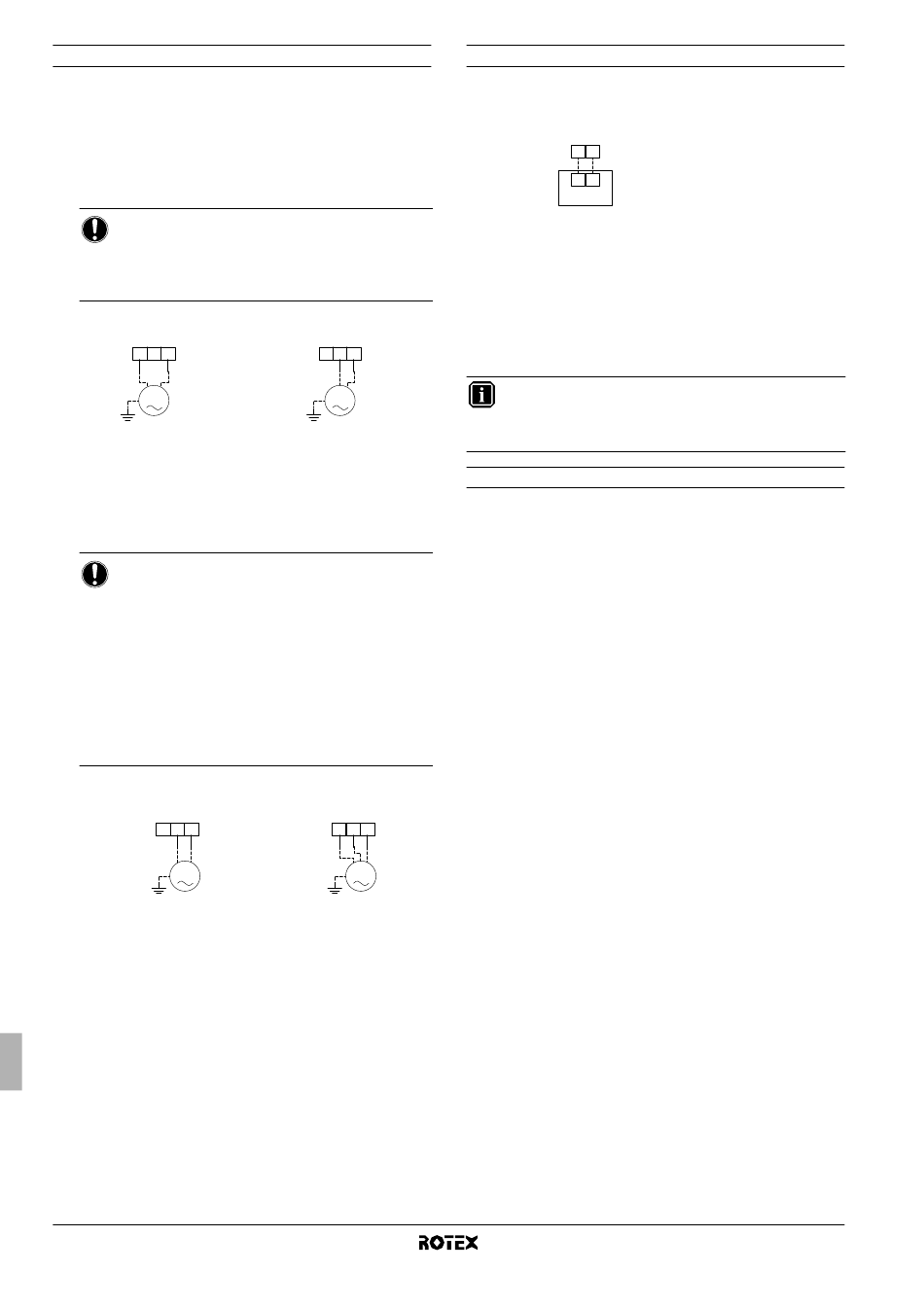

Bedrading van de 2-wegklep
1 Sluit met behulp van de juiste kabel de klepbesturingskabel aan
op de X2M-klem zoals aangegeven in het bedradingsschema.
LET OP
De bedrading verschilt voor een NC klep (normaal
gesloten) en een NO klep (normaal open). Sluit aan op
de juiste aansluitklemmen zoals aangegeven in het
bedradingsschema en de onderstaande afbeelding.
Normaal gesloten (NC) 2-wegklep
X2M 5 6 7
M
NC
2 Bevestig de kabel(s) met behulp van kabelbinders aan de
bevestigingspunten voor trekontlasting.
Bedrading van de 3-wegklep
1 Sluit met behulp van de juiste kabel de klepbesturingskabel aan
op de juiste klemmen
bedradingsschema.
LET OP
Twee soorten
aangesloten. De bedrading verschilt naar gelang het type:
■
3-wegsklep type "terugtrekveer met 2 draden"
De 3-wegsklep
gemonteerd dat wanneer ze niet geactiveerd is,
het ruimteverwarmingscircuit is geselecteerd.
■
3-wegsklep type "SPST met 3 draden"
De 3-wegklep moet zodanig worden gemonteerd
dat wanneer klempoorten 9 en 10 van voeding
worden voorzien, het circuit voor warm water
voor huishoudelijk gebruik is geselecteerd.
Klep type "terugtrekveer met
2 draden"
X2M 8 9 10
M
2 Bevestig de kabel(s) met behulp van kabelbinders aan de
bevestigingspunten voor trekontlasting.
Montagehandleiding
21
Normaal open (NO) 2-wegklep
X2M 5 6 7
M
NO
zoals aangegeven in
3-wegskleppen kunnen worden
moet zodanig worden
Klep type "SPST met 3 draden"
X2M 8 9 10
M

De bodemplaatverwarming aansluiten

1 Sluit met behulp van de juiste kabel de voedingskabel aan op de
juiste klemmen zoals aangegeven in het bedradingsschema
hieronder.
X2M 15a 15
1
X1Y
bodemplaatverwarming
2 Bevestig de kabel(s) met behulp van kabelbinders aan de
bevestigingspunten voor trekontlasting.
3 Bij het naar buiten leiden van kabels moet u ervoor zorgen dat
het deksel van de binnenunit nog goed kan worden gesloten.
4 Kies de gepaste waarden voor de lokale instellingen voor de
bodemplaatverwarming. Zie "[F-02]", "[F-03]" en "[F-04]" op
pagina 38.
INFORMATIE
De bodemplaatverwarming is alleen van toepassing in
combinatie met RRLQ of in het geval van een optionele
EKBPHT-kit.

Aansluiting op een voeding met kWh-voordeeltarief

Elektriciteitsmaatschappijen overal ter wereld doen hard hun best om
het
een stabiele elektriciteitsdienst te leveren tegen een concurrentiële
prijs en zijn vaak gemachtigd om klanten een voordeeltarief aan te
bieden, zoals bijvoorbeeld dag/nachttarieven, seizoenstarieven,
Wärmepumpentarif in Duitsland en Oostenrijk, enz.
Deze apparatuur kan worden aangesloten op dergelijke systemen
met een voeding met kWh-voordeeltarief.
Neem contact op met de elektriciteitsmaatschappij die optreedt als
leverancier op de plaats waar deze apparatuur zal worden
geïnstalleerd om te vragen of de apparatuur kan worden aangesloten
op een systeem met een voeding met kWh-voordeeltarief.
Wanneer de apparatuur
kWh-voordeeltarief is aangesloten, mag de elektriciteitsmaatschappij:
■
de voeding van de apparatuur voor bepaalde tijd onderbreken;
■
eisen dat de apparatuur gedurende een bepaalde periode
slechts een beperkte hoeveelheid stroom verbruikt.
De binnenunit is ontworpen om een inputsignaal te ontvangen dat de
unit in de stand gedwongen uit schakelt. Op dat ogenblik zal de
compressor van de buitenunit niet werken.
2
op een dergelijke
Binnenunit voor lucht-water-warmtepompsysteem
4PW62574-2 – 10.2010
voeding met
RKHBH/X008BB
