6.3. Inspection, manipulation et déballage de l'unité
■
L'unité intérieure est emballée dans une caisse en carton, fixée
par des sangles sur une palette en bois.
■
A la livraison, l'appareil doit être vérifié et tout dommage doit
être signalé immédiatement au responsable des réclamations
du transporteur.
■
Vérifiez que tous les accessoires de l'unité intérieure (reportez-
vous à la section "4. Accessoires" à la page 9) sont inclus.
■
Amenez l'unité le plus près possible de sa position d'installation
finale dans son emballage d'origine pour éviter des dégâts
pendant le transport.
■

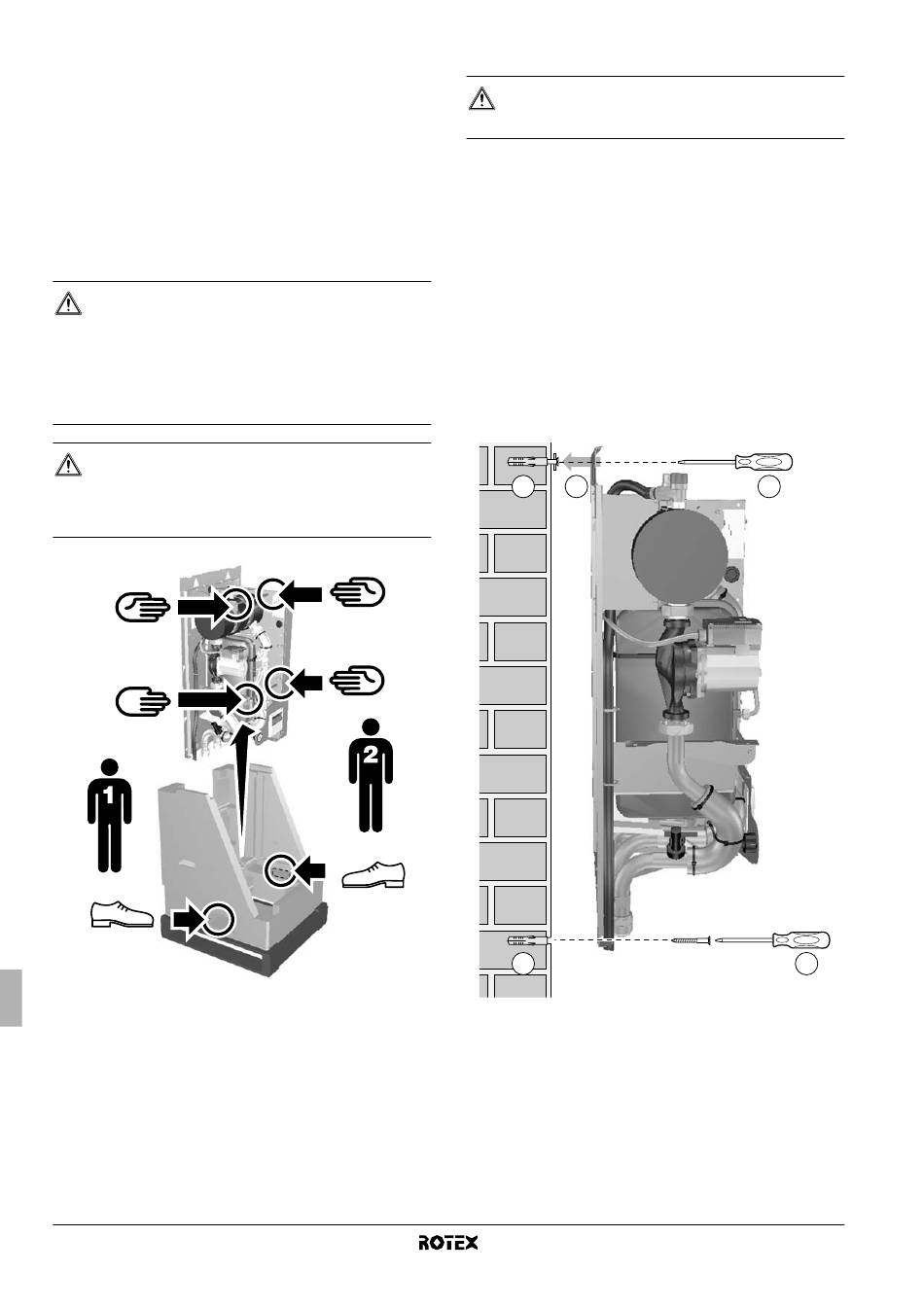

L'unité intérieure pèse environ 46 kg et doit être levée par deux
personnes à l'aide des deux barres de levage fournies.
ATTENTION
■
Ne saisissez pas le coffret électrique ou la tuyauterie
pour lever l'unité! Deux barres de levage sont prévues
pour lever l'unité.
■
Éliminez les matériaux d'emballage en toute sécurité.
Les matériaux d'emballage, tels que les clous et
d'autres pièces en métal ou en bois, peuvent
provoquer des coupures ou d'autres blessures.
AVERTISSEMENT
Déchirez et jetez les sacs d'emballage en plastique de
sorte que les enfants ne puissent pas s'en servir pour
jouer. Les enfants jouant avec des sacs en plastique
risquent la mort par suffocation.
Manuel d'installation
14
6.4. Montage de l'unité intérieure
ATTENTION
Le poids de l'unité intérieure est d'environ 46 kg. Deux
personnes sont nécessaires pour monter l'unité.
1 Placez le schéma d'installation (reportez-vous à l'emballage) au
mur et marquez les positions de fixation (2 en haut (● T) et 2 en
bas (● B)).
Assurez-vous que les repères (2 par 2) sont parfaitement de
niveau et que les dimensions des repères correspondent,
conformément à la figure 4.
Si l'unité n'est pas installée de niveau, de l'air peut s'engouffrer
dans le circuit d'eau, ce qui peut entraîner un dysfonctionnement
de l'unité.
Faites particulièrement attention à cela lors de l'installation d'un
modèle RKHBX pour éviter tout trop-plein du bac de purge.
2 Percez 4 trous et placez les 4 chevilles (adaptés à du M10).
3 Introduisez les vis dans les chevilles du dessus et suspendez
l'unité intérieure sur les vis supérieures.
4 Introduisez les vis dans les chevilles du bas et fixez les vis
fermement.
2
1
1
Unité intérieure pour système de pompe à chaleur air à eau
3
4
RKHBH/X008BB
4PW62574-2 – 10.2010
