Impostazione Della Pre-Pressione Del Serbatoio Di Espansione; Collegamento Del Circuito Idraulico; Carico Dell'acqua - Rotex RKHBH008BB3V3 Manuel D'installation

Differenza
di altezza
≤
(a)
dell'installazione 280 l
Non è richiesta la
≤
7 m regolazione della
pre-pressione.
Azioni necessarie:
• aumentare la pre-
pressione e calcolare il
nuovo valore seguendo le
istruzioni in "Calcolo della
pre-pressione del
>7 m serbatoio di espansione"
• verificare se il volume
dell'acqua è inferiore al
massimo volume d'acqua
consentito (consultare il
grafico riportato di
seguito)
(a) Differenza di altezza dell'installazione: differenza di altezza (m) tra il punto più
alto del circuito idraulico e l'unità interna. Se l'unità interna si trova nel punto
d'installazione più alto, l'altezza di installazione è considerata 0 m.
Calcolo della pre-pressione del serbatoio di espansione
La pre-pressione (Pg) dipende dalla differenza di altezza massima
dell'installazione (H) ed è calcolata con la formula seguente:
Pg=(H/10+0,3) bar

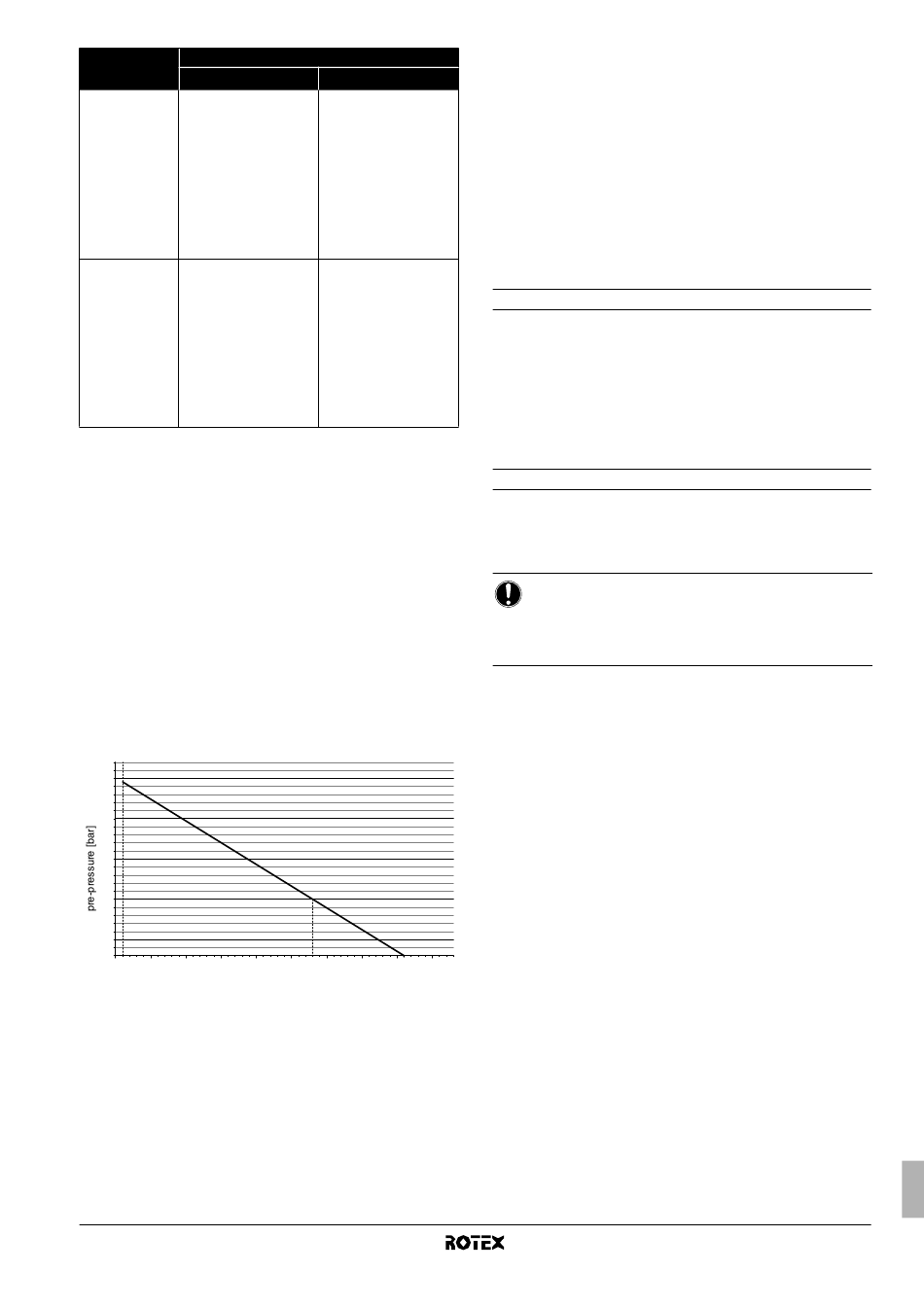

Controllo del massimo volume d'acqua consentito
Per determinare il massimo volume d'acqua consentito nell'intero
circuito, attenersi alla procedura riportata di seguito:
1 Utilizzando il grafico riportato di seguito, determinare il massimo
volume d'acqua consentito in base alla pre-pressione calcolata
(Pg).
2 Verificare che il volume di acqua totale nell'intero circuito
idraulico sia inferiore a questo valore.
In caso contrario, il serbatoio di espansione all'interno dell'unità
interna è troppo piccolo per l'installazione.
2.5
2
1.5
1
0.5
0.3
0 50 100 150 200
1 0
maximum water volume [l]
pre-pressure = pre-pressione
maximum water volume = massimo volume d'acqua
Esempio 1
L'unità interna viene installata 5 m al di sotto del punto più alto del
circuito idraulico. Il volume di acqua totale nel circuito idraulico
è 100 l.
In questo esempio, non sono richieste azioni o regolazioni.
RKHBH/X008BB
Unità interna per sistema a pompe di calore aria acqua
4PW62574-1 – 10.2010
Volume d'acqua
>280 l
Azioni necessarie:
• diminuire la pre-
pressione e calcolare il
nuovo valore seguendo le
istruzioni in "Calcolo della
pre-pressione del
serbatoio di espansione"
• verificare se il volume
dell'acqua è inferiore al
massimo volume d'acqua
consentito (consultare il
grafico riportato di
seguito)
Serbatoio di espansione
dell'unità troppo piccolo
per l'installazione.
250 300 350 400 450
Esempio 2
Un'unità interna viene installata nel punto più alto del circuito
idraulico. Il volume di acqua totale nel circuito idraulico è 350 l.
Risultato:
■
350 l è maggiore di 280 l, pertanto la pre-pressione deve essere
diminuita (vedere la tabella precedente).
■
La pre-pressione richiesta è la seguente:
Pg = (H/10 + 0,3) bar = (0/10 + 0,3) bar = 0,3 bar
■
Il massimo volume d'acqua corrispondente può essere letto dal
grafico: circa 410 l.
■
Poiché il volume d'acqua totale (350 l) è inferiore al massimo
volume d'acqua (410 l), il serbatoio di espansione è sufficiente
per l'installazione.

Impostazione della pre-pressione del serbatoio di espansione

Nel caso sia necessario modificare la pre-pressione predefinita del
serbatoio di espansione (1 bar), attenersi alle seguenti linee guida:
■
Utilizzare solo azoto secco per impostare la pre-pressione del
serbatoio di espansione.
■
Un'impostazione inadeguata della pre-pressione del serbatoio di
espansione può provocare malfunzionamenti del sistema. Di
conseguenza, la pre-pressione deve essere regolata solo da un
installatore.

Collegamento del circuito idraulico

I collegamenti del circuito acqua devono essere eseguiti in
conformità alla legislazione applicabile e allo schema d'assieme
fornito con l'unità, rispettando le indicazioni di ingresso e di uscita
acqua.
AVVISO
Fare attenzione a non deformare le tubazioni dell'unità
esercitando una forza eccessiva durante i collegamenti. La
deformazione della
malfunzionamento dell'unità.

6.9. Carico dell'acqua

1 Collegare l'alimentazione idrica a una valvola di drenaggio e di
alimentazione (vedere
pagina 11).
2 Assicurarsi che la valvola automatica di spurgo dell'aria sia
aperta (almeno 2 giri).
3 Riempire con acqua fino a quando il manometro indica una
pressione di circa 2,0 bar. Rimuovere la maggior quantità di aria
possibile dal circuito utilizzando le valvole di spurgo. L'aria
presente nel circuito idraulico può causare problemi di
funzionamento al riscaldatore di riserva.
4 Controllare che il serbatoio del riscaldatore di riserva sia
riempito con acqua aprendo la valvola di sicurezza. L'acqua
deve fuoriuscire dalla valvola.
tubazione può provocare
"5.2. Componenti principali"
Manuale d'installazione
17
