V1S........................ Supressão de fagulhas 1
V2S........................ Supressão de fagulhas 2
X1M~X9M.............. Placas de bornes
X6Y,X9B ................ Conector
* Opcional
# Apenas nas aplicações com tanque de água quente
doméstica.
## Só nas aplicações com aquecimento e refrigeração
### Fornecido com tanque de água quente doméstica
(a) Apenas aplicável ao tanque com aquecedor eléctrico de apoio
integrado (RKHW*).
7.3. Visão geral do sistema de ligações eléctricas
locais
ATENÇÃO
■
Desligue a fonte de alimentação antes de efectuar
quaisquer ligações.
■
Todas as ligações eléctricas locais e respectivos
componentes devem
electricista qualificado e estar em conformidade com
a legislação aplicável.

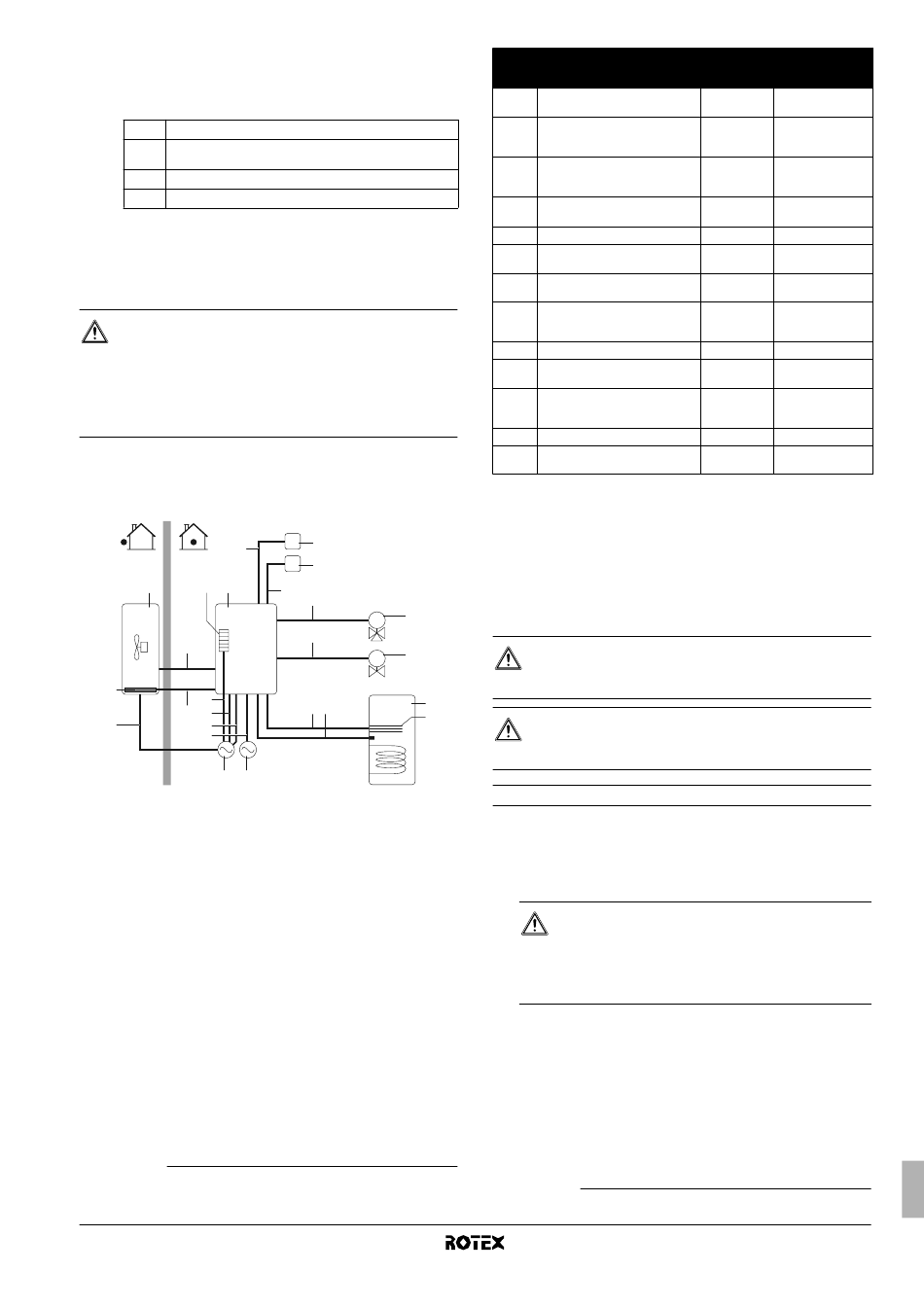

A imagem que se segue dá uma visão geral das ligações eléctricas
locais necessárias entre os vários componentes da instalação.
Consulte também "3.4. Exemplos de aplicações habituais" na
página 4.
5
B D E
2
C
4
3 10
1 11
13
A L
A Fonte de alimentação única para a unidade de exterior,
aquecedor de reserva e aquecedor de apoio
B Unidade de exterior
C Aquecedor da base
D Aquecedor de reserva
E Unidade de interior
F Termóstato de ambiente (opcional)
G Válvula de 3 vias para o tanque de água quente doméstica
(opcional)
H Válvula de 2 vias para o modo de refrigeração
(fornecimento local)
I Tanque de água quente doméstica (opcional)
J Aquecedor de apoio
K Interface de utilizador (controlador digital)
L Fonte de alimentação (fonte de alimentação com tarifário
normal: apenas no caso de instalação de fonte de
alimentação com tarifário bonificado)
(1) No tanque sem aquecedor eléctrico de apoio (RKHTS), será utilizado
o aquecedor de reserva no modo de aquecimento da água doméstica.
(2) Apenas aplicável ao tanque com aquecedor eléctrico de apoio integrado
(RKHW*).
RKHBH/X008BB
Unidade de interior para o sistema de bomba de calor ar/água
4PW62574-2 – 10.2010
(a)
.
ser instalados por um
T
F
I
K
12
6
G
M
7
H
M
I
8 9
J
(1)
(2)
Item Descrição
1 Cabo de alimentação
da unidade de exterior
2 Cabo de alimentação
e comunicações da unidade
de interior
3 Cabo de alimentação do
aquecedor da base da
(c)
unidade
4 Cabo de alimentação do
aquecedor de reserva
5 Cabo do termóstato da divisão
6 Cabo de controlo da válvula
de 3 vias
7 Cabo de controlo da válvula
de 2 vias
8 Cabo de protecção térmica
e de alimentação do
(f)
aquecedor de apoio
9 Cabo do termístor
10 Cabo de alimentação do
(f)
aquecedor de apoio
11 Cabo de alimentação em
tarifário bonificado (contacto
isento de tensão)
12 Cabo da interface de utilizador
13 Alimentação no tarifário normal
por kWh
(a) Consulte a placa de especificações da unidade de exterior.
2
(b) Cabo de secção 2,5 mm
(c) O cabo do aquecedor da base da unidade só se aplica em combinação
com RRLQ ou em caso de uso do kit opcional EKBPHT.
(d) Cabo de secção mínima 0,75 mm
(e) Consulte a tabela em "Ligação da fonte de alimentação do aquecedor de
reserva" na página 20.
(f) Apenas aplicável ao tanque com aquecedor eléctrico de apoio integrado
(RKHW*).
(g) O termístor e o cabo de ligação (12 m) são fornecidos com a unidade de interior.
2
(h) Cabo de secção 0,75 mm a 1,25 mm
O contacto isento de tensão deve assegurar a carga mínima aplicável de
15 V CC, 10 mA.
2
(i) Cabo de secção 0,75 mm a 1,25 mm
CUIDADO
Seleccione todas as dimensões de cabos e fios em
conformidade com a legislação aplicável.
ATENÇÃO
Após concluir as ligações eléctricas, verifique se todos os
componentes eléctricos e terminais estão bem fixos.
Recomendações para as ligações eléctricas
■
A maior parte das ligações eléctricas à unidade de interior
efectuam-se na placa de bornes da caixa de distribuição. Para
aceder à placa de bornes, retire a tampa superior da unidade de
interior e o painel de serviço da caixa de distribuição (consulte
"5.1. Abertura da unidade de interior" na página 10).
ATENÇÃO
Desligue toda a alimentação eléctrica (ou seja, as
fontes de alimentação da unidade de exterior, do
aquecedor de reserva e do tanque de água quente
doméstica, se este estiver instalado), antes de retirar
o painel da caixa de distribuição.
■
No fundo da caixa de distribuição encontra-se suportes para
fixação de baraços de cabos. Fixe todos os cabos com baraços
(fornecimento local).
■
É necessário utilizar um circuito de alimentação dedicado para
o aquecedor de reserva.
■
As instalações equipadas com um tanque de águas quentes
domésticas (opcional) necessitam
alimentação dedicado para o aquecedor de apoio
Consulte o manual de instalação do tanque de água quente
doméstica.
(3) Apenas aplicável ao tanque com aquecedor eléctrico de apoio integrado
(RKHW*).
Número de
condutores Corrente máxima
necessários de funcionamento
(a)
2+GND
(b)
3+GND
(d)
2
2+GND ou
(e)
3+GND
(d)
3 ou 4 100 mA
(d)
2+GND 100 mA
(d)
2+GND 100 mA
(b)
4+terra
(g)
2
2+terra 13 A
(h)
2
(i)
2
(b)
2+terra
2
2
, comprimento máximo: 50 m.
2
, comprimento máximo: 500 m.
de um circuito
(3)
.
