28 AVENTICS | INTERBUS S | R412005743–BDL–001–AD
Montage
POWER
X10
2 1
3 4
Zu hoher Summenstrom
Jeder Ausgang ist für einen Dauerstrom von max. 0,5 A
ausgelegt. Bei Strombelastungen über 0,5 A je Ausgang kann
es zu Funktionseinschränkungen kommen.
Achten Sie darauf, dass die Strombelastung von 0,5 A je
O
Ausgang nicht überschritten wird.
6.3.6 Lastversorgung des Output-Moduls
anschließen
Jedes Output-Modul besitzt einen eigenen M12-Anschluss zur
Lastversorgung. Jeweils 4 Ausgänge werden über eine
Lastspannung versorgt. Die Spannungen U
galvanisch voneinander getrennt.
Das Anschlusskabel für die Spannungsversorgung der Output-
Module muss folgende Anforderungen erfüllen:
Kabelbuchse: M12x1, 4-polig, A-codiert ohne Mittelloch
W
(zur Gewährleistung der Verstecksicherheit)
Leitungsquerschnitt: je Ader > 0,5 mm
W
Länge: max. 20 m
W
1. Stellen Sie die korrekte Pin-Belegung (siehe Tab. 12) Ihrer
Steckverbindungen her, wenn Sie eine unkonfektionierte
Verkabelung verwenden.
2. Schließen Sie mit dem M12-Stecker die Lastversorgung an.

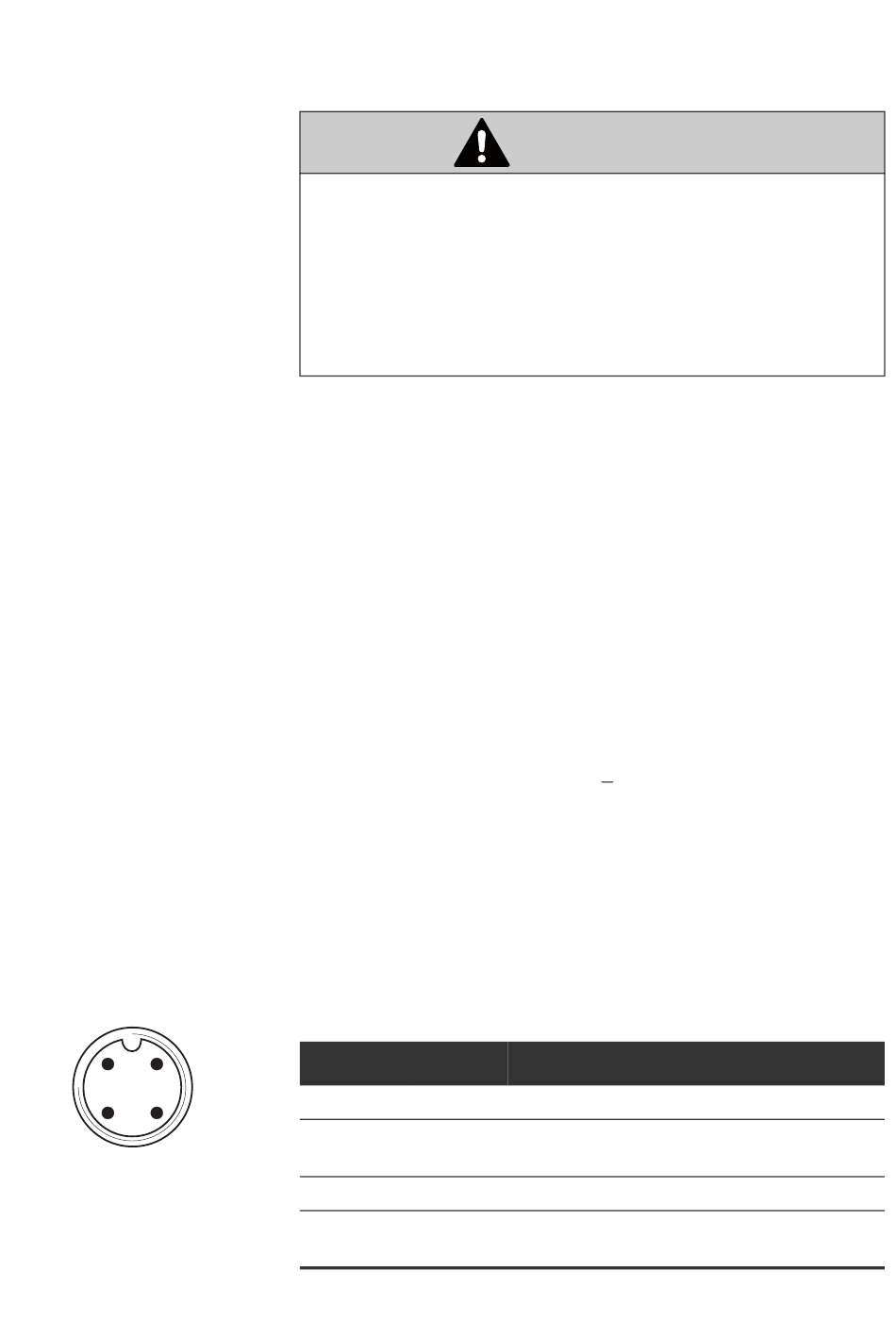

Tabelle 12: Belegung der Spannungsversorgung beim Output-Modul
8fach, DO8, M12x1, A-codiert
Pin X10
1 0V_U
Q2
2 24V_U
3 0V_U
Q1
4 24V_U
VORSICHT
Bedeutung
GND-Bezug für Versorgungs-spannung 2
24-V-Versorgungsspannung 1 für Ausgänge
Q1
O0 bis O3
GND-Bezug für Versorgungs-spannung 1
24-V-Versorgungsspannung 2 für Ausgänge
Q2
O4 bis O7
und U sind
Q1 Q2
2
