Configuración De Los Mensajes De Diagnóstico - Aventics INTERBUS S Mode D'emploi

Tabla 13: Conmutador de modo S3 para mensajes de diagnóstico al master
1)
Conmutador Diagnóstico
S3.1 Sobrecarga del controlador de
válvula, sobrecarga de la salida
digital
S3.2 Tensión inferior U
S3.3 Tensión inferior U
S3.4 Desconexión de emergencia U
S3.5 Desconexión de emergencia U
S3.6 Sobrecarga alimentación de sensor
S3.7 El byte de diagnóstico se incluye en los
datos de entrada y aparece después de
los datos de entrada digitales
S3.8 Intercambio de bytes BAJOS y ALTOS
1)
Si el conmutador correspondiente se encuentra en ON, se emitirá el mensaje de diagnóstico arriba indicado al bus.
AVENTICS | INTERBUS S | R412005743–BDL–001–AD
7.1.3 Configuración de los mensajes de diagnóstico
El conmutador de modo S3 para la configuración de los mensajes
de diagnóstico se encuentra bajo la tapa roscada PG A.
Todos los conmutadores se suministran en la posición OFF.

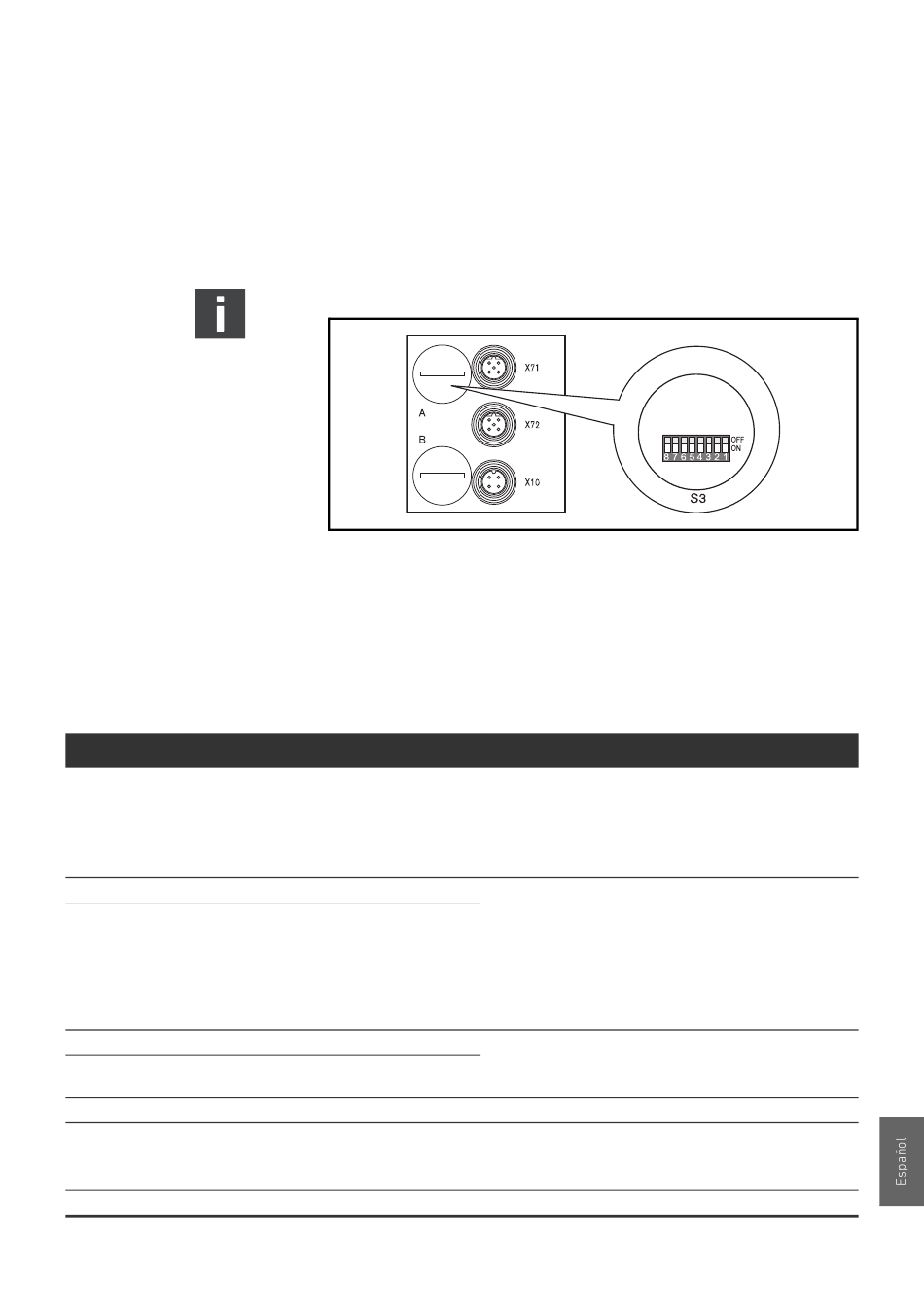

Fig. 8: Conmutador de modo S3 en el acoplador de bus
Ajuste los mensajes de diagnóstico necesarios con el
O
conmutador de modo S3 (véase Tab. 13 en la pág. 243).
La posición modificada del conmutador se activa solamente
tras una nueva puesta en marcha "Power-on".
Notas
Mensaje de diagnóstico cuando una válvula o
una salida digital en un módulo 8DO presentan
una sobrecarga o un cortocircuito. El mensaje de
diagnóstico solo está presente mientras esta
válvula o esta salida estén siendo pilotadas.
¡Para garantizar una conexión segura, la tensión
Q1
de conmutación debe ser de 18 V! Existe tensión
Q2
inferior en las válvulas cuando la tensión U
encuentra entre 12 V y 18,5 V.
El mensaje de tensión inferior aparece al
conectar después de aprox. 10 ms y al
desconectar después de aprox. 20 ms.
Si tuviera lugar una tensión inferior < 12 V, se
Q1
emitiría este mensaje de desconexión de
Q2
emergencia.
Puesta en servicio y manejo
Q
243
