Test und Diagnose am Buskoppler

7.2.1

Diagnoseanzeige am Buskoppler ablesen

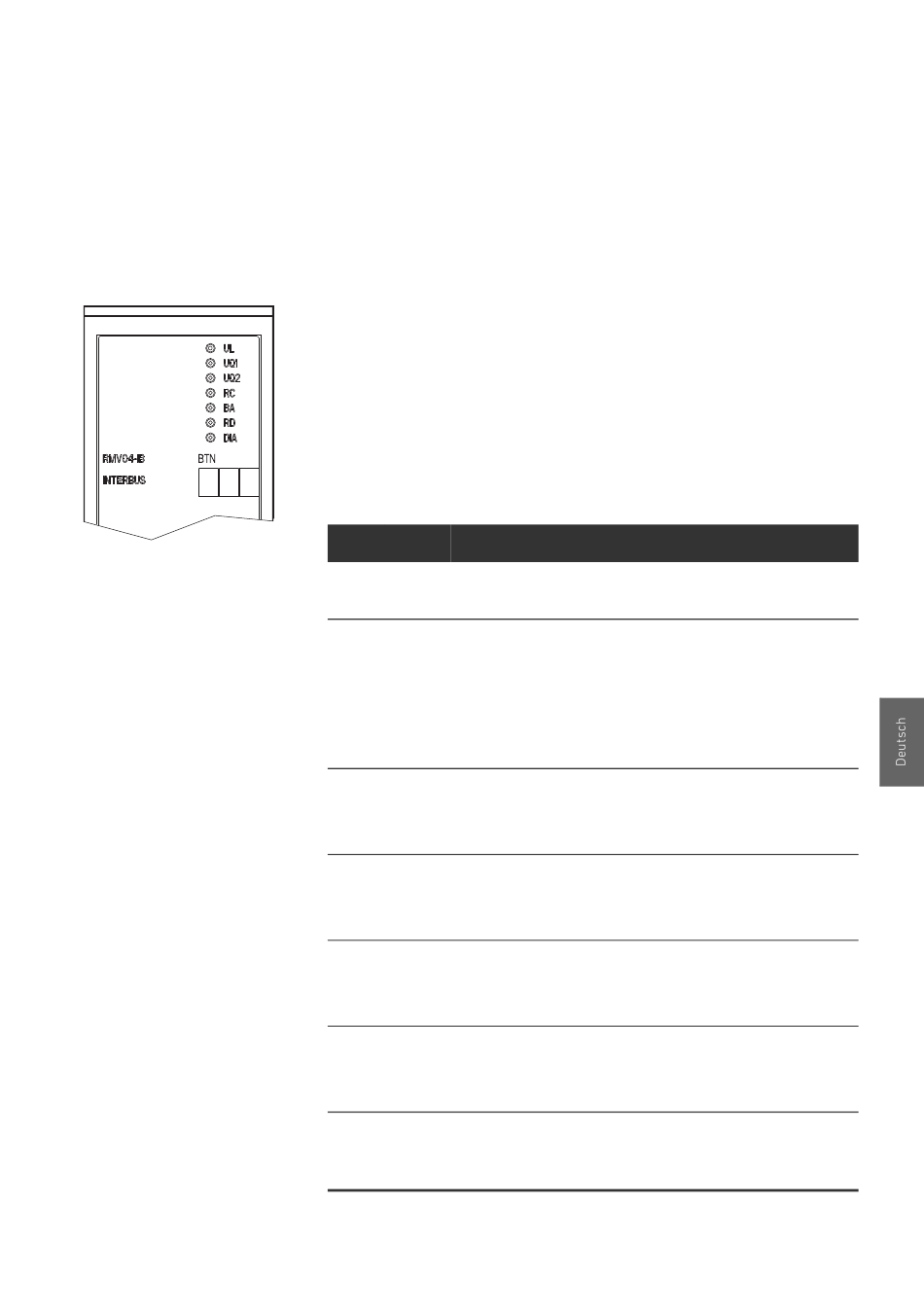

Die LEDs auf der Frontplatte des Buskopplers geben die in
Tab. 19 aufgeführten Meldungen wieder.
Überprüfen Sie vor Inbetriebnahme und während des
O
Betriebs regelmäßig die Buskopplerfunktionen durch
Ablesen der Diagnoseanzeigen.
Die Diagnoseanzeige funktioniert unabhängig von den
Einstellungen der Diagnosemeldungen über den Bus
(siehe „Diagnosemeldungen einstellen" auf Seite 30).
Tabelle 19: Bedeutung der Diagnose-LEDs am Buskoppler
LED Signal Beschreibung
UL grün Logikversorgung U
aus keine Logikversorgung U
RC Remotebus Check:
grün ankommender Feldbus ordnungsgemäß
angeschlossen und Bus-Reset des Busmasters inaktiv
aus Rechner im Reset-Modus oder Bus-Reset des
Busmasters aktiv oder ankommender Feldbus nicht
oder falsch angeschlossen
BA Bus Aktiv:
grün Es werden Telegramme auf dem Bus übertragen.
aus Es werden keine Telegramme auf dem Bus übertragen.
RD Remotebus Disable:
aus Der weiterführende Feldbus ist nicht abgeschaltet.
gelb Der weiterführende Feldbus ist abgeschaltet.
U grün Ventilversorgung U
O1
rot Unterspannung (12 V < U
aus Ventilversorgung U
U grün Ventilversorgung U
Q2
rot Unterspannung (12 V < U
aus Ventilversorgung U
DIA rot Überlast der Geber- oder Ventilversorgung
(Sammeldiagnose) bzw. eines digit. Ausgangs
aus keine Überlast
1)
Diese Anzeige erfolgt nur, solange der überlastete Ausgang angesteuert bzw.
der max. Summenstrom der Geberversorgung überschritten wird.
