Vérifier Les Capteurs Sur Le Module D'entrée - Aventics INTERBUS S Mode D'emploi

Tableau 19 :Signification des LED de diagnostic situées sur le coupleur de bus
LED Signal Description
éteint Alimentation du distributeur U
DIA rouge Surcharge de l'alimentation du capteur ou des distributeurs
concentration) ou d'une sortie numérique
éteint pas de surcharge
1)
Cet affichage est maintenu aussi longtemps que la sortie surchargée est commandée, ou aussi longtemps que la
somme des intensités de l'alimentation des capteurs est dépassée.
AVENTICS | INTERBUS S | R412005743–BDL–001–AD
< 12 V
Q2
7.2.2 Vérifier les capteurs sur le module d'entrée
Une LED est disponible pour chaque entrée sur le module
d'entrée afin d'effectuer les contrôles. Elle s'allume lorsque le
niveau de signal est « high » (haut).
Avant la mise en service, contrôler le bon fonctionnement et le
O
mode d'action des capteurs en lisant les LED.

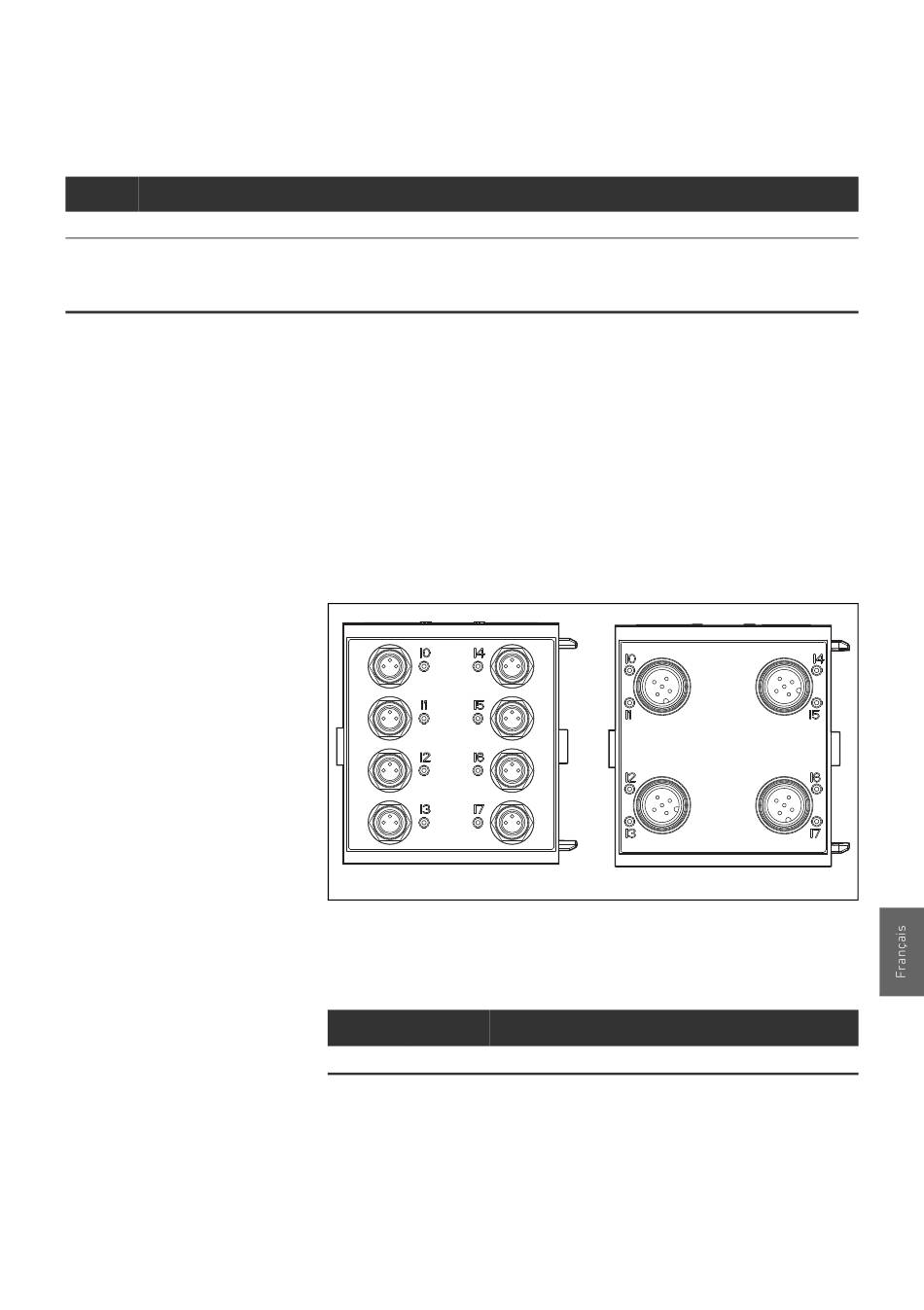

Fig. 10: Affichages LED sur le module d'entrée M8 (à gauche) et M12
(à droite)
Tableau 20 :Affichage LED sur les modules d'entrée
LED Couleur Signification
Entrée jaune Niveau du signal élevé
Mise en service et utilisation
1)
(diagnostic de
145
