AVENTICS | AV-EP | R414007537–BDL–001–AA | Français
Qualification du personnel
Les opérations décrites dans cette documentation exigent des connaissances
électriques et pneumatiques de base, ainsi que la connaissance des termes
techniques qui y sont liés. Afin d'assurer une utilisation en toute sécurité, ces travaux
ne doivent par conséquent être effectués que par des professionnels spécialement
formés ou par une personne instruite et sous la direction d'un spécialiste.
Une personne spécialisée est capable de juger des travaux qui lui sont confiés, de
reconnaître d'éventuels dangers et de prendre les mesures de sécurité adéquates
grâce à sa formation spécialisée, ses connaissances et expériences, ainsi qu'à ses
connaissances des directives correspondantes. Elle doit respecter les règles
spécifiques correspondantes.
Consignes générales de sécurité
W
Respecter les consignes de prévention d'accidents et de protection
de l'environnement applicables.
W
Respecter les prescriptions et dispositions de sécurité en vigueur dans le pays
d'utilisation / d'application du produit.
W
Utiliser les produits AVENTICS exclusivement lorsque leur état technique
est irréprochable.
W
Respecter toutes les consignes concernant le produit.
W
Utiliser uniquement des accessoires et des pièces de rechange autorisées
par le fabricant.
W
Respecter les données techniques ainsi que les conditions ambiantes spécifiées
dans ce manuel d'utilisation.
W
En cas de dysfonctionnement, ne procéder à aucune tentative de réparation
et contacter le service de vente AVENTICS le plus proche.
W
Il n'est admis de mettre le produit en service que lorsqu'il a été constaté que
le produit final (par exemple une machine ou une installation) dans lequel
les produits AVENTICS sont utilisés satisfait bien aux dispositions du pays
d'utilisation, prescriptions de sécurité et normes de l'application.
Consignes de sécurité selon le produit
et la technique
Risque de brûlure dû à des surfaces chaudes !
Tout contact avec les surfaces de l'AV-EP en cours de fonctionnement peut
provoquer des brûlures. La température peut dépasser les 64 °C sur du métal
sans revêtement et les 85 C sur des polymères.
O Laisser l'appareil refroidir avant d'y effectuer des travaux.
O Ne pas toucher l'appareil en cours de fonctionnement.
Risque de blessure dû au desserrage de flexibles en PU !
Les raccords instantanés ne conviennent à des flexibles en PU que si des douilles
de support supplémentaires sont insérées aux extrémités des flexibles en PU.
O Pour cela, exclusivement utiliser les douilles de support AVENTICS présentant
les références suivantes :
8183040000 Ø 4 x 0,75
8183050000 Ø 5 x 0,9
8183060000 Ø 6 x 1
3 Consignes générales concernant
les dégâts matériels et les
endommagements du produit
Débranchement de raccords électriques sous tension susceptible de détruire
les composants électroniques de l'îlot de distribution !
Le débranchement de raccords électriques sous tension engendre d'importantes
différences de potentiel susceptibles de détruire l'îlot de distribution.
O Toujours mettre la partie concernée de l'installation hors tension avant
de procéder au montage ou au raccordement électrique / débranchement
de l'îlot de distribution.
Les produits AV-EP contiennent des composants sensibles aux décharges
électrostatiques !
Tout contact avec les composants à conductivité électrique par des personnes
ou des objets peut provoquer une décharge électrostatique endommageant
ou détruisant l'AV-EP.
O Le cas échéant, utiliser un appareil de mise à la terre pour poignets
et chaussures.
O Observer les règles de base concernant les décharges électrostatiques.
Perte de l'indice de protection IP 65 due à l'ouverture de l'appareil !
Des corps solides et de l'humidité peuvent s'infiltrer dans l'appareil
et endommager l'électronique.
O Ne jamais retirer le couvercle.
O Ne retirer ni les bouchons d'obturation, ni la plaque signalétique.
ATTENTION
8183080000 Ø 8 x 1
8183120000 Ø 12 x 1,5
REMARQUE
4 Fourniture
L'embase AV-EP et le régulateur de pression AV-EP font partie d'un îlot
de distribution AV configuré.
O Pour la fourniture des différents composants AV-EP pour extensions, se reporter
au chapitre 11 « Lieferumfang bei Bestellung einzelner Komponenten ».

5 A propos de ce produit

Les régulateurs de pression AV-EP et embases AV-EP sont des composants pouvant
être configurés en vue d'une intégration à un îlot de distribution de la série AV.
Pour les îlots de distribution AV pour raccordement bus de terrain, une extension
ultérieure est également possible avec régulateurs de pression AV-EP.
Les régulateurs de pression AV-EP et embases AV-EP doivent toujours être
utilisés conjointement.
Le régulateur de pression AV-EP est un appareil pneumatique à électronique intégrée
exclusivement destiné à la régulation de pressions pneumatiques.
Le régulateur de pression électropneumatique régule la pression de sortie.
Cette pression est prescrite en tant que valeur consigne électrique. Ce faisant,
un capteur de pression intégré au régulateur de pression détecte la pression
de sortie et régule cette dernière à l'aide de la valeur consigne.
Ainsi, la pression de sortie prédéfinie par la valeur consigne est régulée même
en cas de perturbations telles que des modifications du débit volumétrique.
Identification du produit
O Observer les indications du produit figurant sur l'embase AV-EP et/ou
sur le régulateur de pression AV-EP.
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8

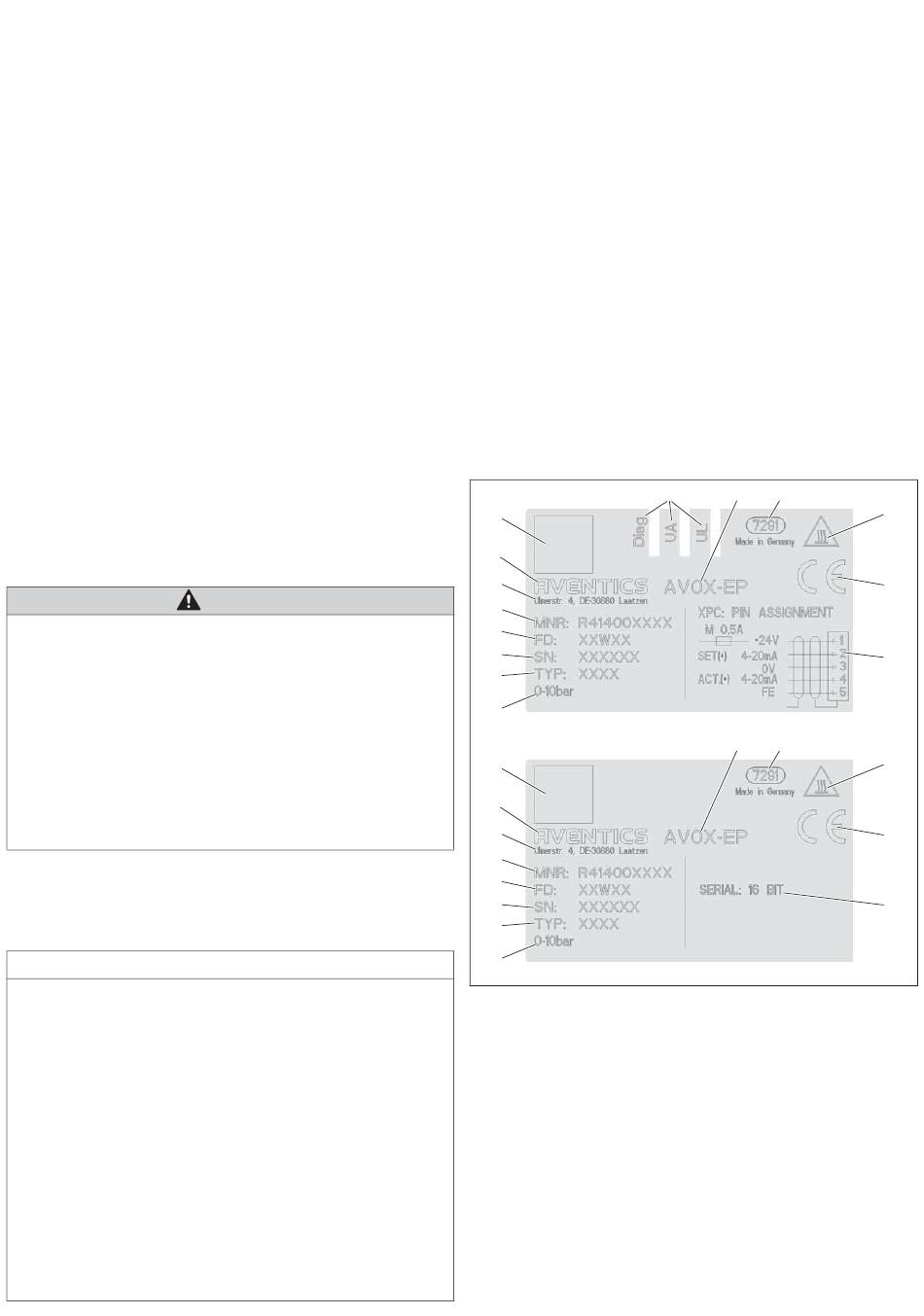

Fig. 1: Plaques signalétiques des AV-EP pour liaison multipolaire (eu haut),
pour raccordement bus de terrain (en bas), sans affichage (en haut)
et avec affichage (en bas)
1 Code Datamatrix
2 Fabricant
3 Adresse
4 Référence
5 Date de fabrication
6 Numéro de série
7 Type d'appareil
8 Plage de pression, pression de sortie
Les plaques signalétiques illustrées pour les régulateurs de pression AV-EP
sont des exemples.
O A l'aide de la référence figurant sur la plaque signalétique, vérifier
que le régulateur de pression AV-EP correspond à la commande.
O Au besoin, vérifier, à l'aide de la référence figurant sur l'embase AV-EP,
que l'embase correspond bien à la commande passée. La référence se trouve sur
la face supérieure de l'embase (15). Elle n'est visible que lorsque le régulateur
de pression est démonté.
14 13 12
13 12
9 Affectation des broches
(connecteur M12)
10 Marquage CE
11 Avertissement : surfaces brûlantes
12 Référence interne de l'usine
13 Désignation de série
14 Désignations des LED
15 Longueur de fichier (SER)
32
11
10
9
11
10
15
