AVENTICS | AV-EP | R414007537–BDL–001–AA | Français
AV03-EP

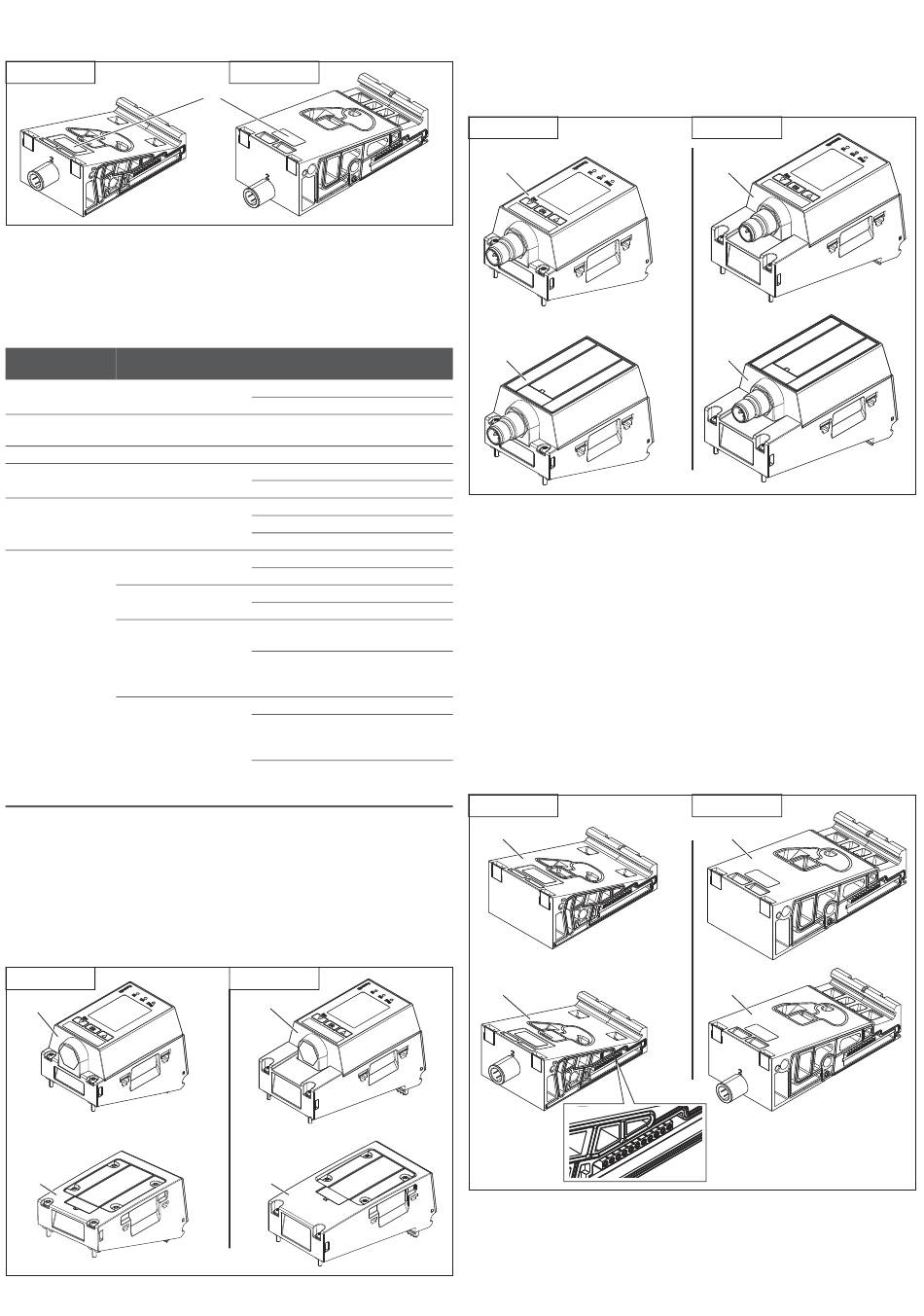

Fig. 2:
Position de la référence sur l'embase AV-EP
O Pour la configuration du régulateur de pression AV-EP, se reporter à la page
du catalogue ou au texte bref sur le matériel dans le configurateur.
Le texte bref sur le matériel du régulateur de pression AV-EP est structuré
comme suit : AV0X-EP-000-YYY-ZZZ-QQQQ
Tableau 4 : Signification du texte bref sur le matériel
Garde-
Voir
Signification
place
fig. 1
AV0X
(13)
Série
EP
(13)
Fonction
000
(8)
Pression de sortie min. 000 = 0 bar
YYY
(8)
Pression de sortie max. 060 = 6 bar
ZZZ
(9, 15)
Valeur consigne
1)
QQQQ
(7)
Version
Affichage
Comportement de
panne défini en l'ab-
sence d'alimentation
électrique des
distributeurs UA
Signal de sortie
1) Exemple : CL1P : C = Classic, L = LED, 1 = pression dans la conduite de service maintenue
pendant un court laps de temps, P = valeur réelle pression de service
Versions des régulateurs de pression AV-EP
Régulateurs de pression AV-EP pour raccordement
bus de terrain
Les régulateurs de pression AV-EP pour raccordement bus de terrain
communiquent avec le coupleur de bus AES dans l'îlot de distribution.
AV03-EP
16
18
Fig. 3:
Régulateurs de pression AV-EP pour raccordement bus de terrain
avec affichage (16, 17) et sans affichage (18, 19)
AV05-EP
15
Abréviation
AV03 = série AV03
AV05 = série AV05
EP = régulateur de pression
électropneumatique
100 = 10 bar
010 = 0–10 V
420 = 4–20 mA
SER = commande par bus de terrain
C = Classic
S = Smart
L = LED
D = Affichage à LED intégrées
0 = Conduite de service purgée
ouvert par l'AV-EP
1 = Pression dans la conduite
de service maintenue pendant
un court laps de temps
P = Valeur réelle pression de service
S = Sortie de commutation
(uniquement pour les îlots
de distribution multipolaires)
C = 10 V constants
(uniquement pour les îlots
de distribution multipolaires)
AV05-EP
17
19
Régulateurs de pression AV-EP pour liaison multipolaire
Les régulateurs de pression AV-EP pour liaison multipolaire sont commandés
par un raccord M12 à 5 pôles et codage A.
AV03-EP
20
22
Fig. 4:
Régulateurs de pression AV-EP pour liaison multipolaire avec affichage
(20, 21) et sans affichage (22, 23)
Versions de l'embase AV-EP
Les embases AV-EP existent en différentes versions. En fonction de l'embase
choisie, le régulateur de pression AV-EP peut être utilisé en tant que régulateur
de zones de pression ou de pression individuelle.
W
Pour les embases AV-EP utilisées pour la régulation de zones de pression,
tous les raccordements pneumatiques passent par l'embase.
W
Le raccordement de sortie des embases AV-EP pour régulation de pression
individuelle est situé sur la face avant.
Les embases AV-EP pour raccordement bus de terrain et embases AV-EP pour
liaison multipolaire disposent de circuits imprimés différents. Chaque régulateur
de pression AV-EP nécessite par conséquent une embase AV-EP correspondant
au pilotage.
Embases AV-EP pour raccordement bus de terrain
AV03-EP
24
26
Fig. 5:
Embases AV-EP pour raccordement bus de terrain pour régulation de zones
de pression (24, 25) et pour régulation de pression individuelle (26, 27)
AV05-EP
21
23
AV05-EP
25
27
33
