AVENTICS | AV-EP | R414007537–BDL–001–AA | Italiano
Qualifica del personale
Le attività descritte nella presente documentazione richiedono conoscenze di base
in ambito elettrico e pneumatico e conoscenze dei termini specifici appartenenti
a questi campi. Per garantire la sicurezza operativa, queste attività devono essere
eseguite esclusivamente da personale specializzato o da persone istruite sotto
la guida di personale specializzato.
Per personale specializzato si intendono coloro i quali, grazie alla propria
formazione professionale, alle proprie conoscenze ed esperienze e alle conoscenze
delle disposizioni vigenti, sono in grado di valutare i lavori commissionati,
individuare i possibili pericoli e adottare le misure di sicurezza adeguate. Il
personale specializzato deve rispettare le norme in vigore specifiche del settore.
Avvertenze di sicurezza generali
W
Osservare le prescrizioni antinfortunistiche e di protezione ambientale in vigore.
W
Osservare le disposizioni e prescrizioni di sicurezza del paese in cui viene
utilizzato il prodotto.
W
Utilizzare i prodotti AVENTICS esclusivamente in condizioni tecniche perfette.
W
Osservare tutte le note sul prodotto.
W
Utilizzare esclusivamente parti di ricambio e accessori approvati dal produttore.
W
Rispettare i dati tecnici e le condizioni ambientali riportati nelle presenti
istruzioni di montaggio.
W
Non tentare di riparare il prodotto in caso di anomalia, ma contattare il centro
vendite AVENTICS più vicino.
W
Mettere in funzione il prodotto solo dopo aver stabilito che il prodotto finale (per
esempio una macchina o un impianto) in cui i prodotti AVENTICS sono installati
corrisponde alle disposizioni nazionali vigenti, alle disposizioni sulla sicurezza
e alle norme dell'applicazione.
Avvertenze di sicurezza sul prodotto
e sulla tecnologia
Pericolo di ustioni dovuto a superfici surriscaldate!
Toccando le superfici del AV-EP durante il funzionamento si rischiano ustioni.
La temperatura del metallo non rivestito può superare i 64 °C e quella dei
polimeri 85 °C.
O Fare raffreddare l'apparecchio prima di eseguire i lavori.
O Non toccare l'apparecchio durante il funzionamento.
Pericolo di lesioni in caso di distacco dei tubi flessibili in PUR!
Gli attacchi ad innesto sono adatti per tubi flessibili PUR solo se alla loro
estremità vengono inseriti dei manicotti di rinforzo supplementari.
O Utilizzare esclusivamente manicotti di rinforzo AVENTICS con il seguente codice:
8183040000 Ø 4 x 0,75
8183050000 Ø 5 x 0,9
8183060000 Ø 6 x 1
3 Avvertenze generali sui danni materiali
e al prodotto
Separando i collegamenti elettrici sotto tensione si distruggono i componenti
elettronici del sistema valvole!
Separando i collegamenti elettrici sotto tensione si verificano grandi differenze
di potenziale che possono distruggere il sistema valvole.
O Togliere l'alimentazione elettrica della parte rilevante dell'impianto prima di
montare il sistema valvole oppure di collegarlo o scollegarlo elettricamente.
Le valvole AV-EP contengono parti sensibili alle scariche elettrostatiche (ESD)!
Dal contatto di persone o cose con componenti conduttori di elettricità può
scaturire una scarica elettrostatica che può danneggiare o distruggere l'AV-EP.
O Utilizzare eventualmente polsini antistatici e calzature di sicurezza quando
si lavora con l'AV-EP.
O Osservare le regole base per ESD.
Perdita del tipo di protezione IP 65 con l'apertura dell'apparecchio!
Corpi estranei e umidità possono penetrare nell'apparecchio e distruggere
l'elettronica.
O Non svitare mai il coperchio.
O Non rimuovere né i tappi di chiusura né la targhetta di identificazione.
CAUTELA
8183080000 Ø 8 x 1
8183120000 Ø 12 x 1,5
ATTENZIONE
4 Fornitura
La piastra base AV-EP e la valvola riduttrice di pressione AV-EP sono parte
di un sistema valvole AV configurato.
O Per la fornitura dei singoli componenti AV-EP per ampliamento consultare
il capitolo 11 "Lieferumfang bei Bestellung einzelner Komponenten".

5 Descrizione del prodotto

Le valvole riduttrici di pressione AV-EP e le piastre base AV-EP sono componenti
integrabili in un sistema valvole AV tramite configurazione. Nei sistemi valvole AV
per il collegamento al bus di campo è possibile anche un ampliamento a posteriori
con valvole riduttrici di pressione.
Le valvole riduttrici di pressione AV-EP e le piastre base AV-EP devono sempre
essere utilizzate insieme.
La valvola riduttrice di pressione AV-EP è un apparecchio pneumatico con elettronica
integrata, concepito esclusivamente per la regolazione di pressioni pneumatiche.
La valvola riduttrice di pressione elettropneumatica regola una pressione d'uscita.
Questa pressione viene preimpostata come valore elettrico nominale. Un sensore di
pressione, integrato nella valvola riduttrice di pressione, rileva la pressione d'uscita
e la regola in base al valore nominale. In questo modo la pressione d'uscita
preimpostata come valore nominale viene regolata anche in presenza di grandezze
perturbatrici, come ad es. cambiamenti di portata in volume.
Identificazione del prodotto
O Osservare le indicazioni del prodotto riportate sulla piastra base AV-EP o sulla
valvola riduttrice di pressione AV-EP.
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8

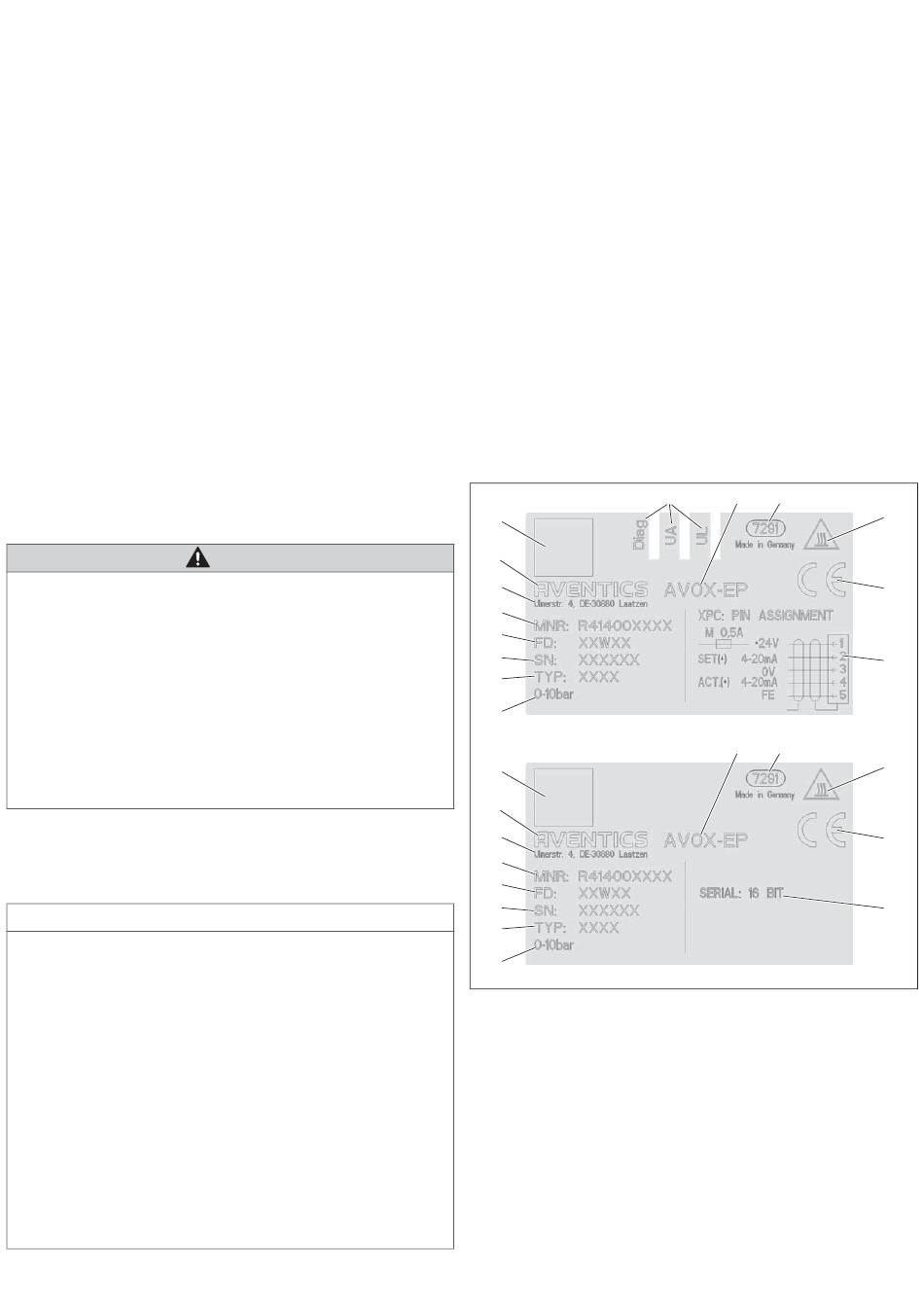

Fig. 1: Targhette di identificazione dell'AV-EP per collegamento multipolare
(sopra), per il collegamento al bus di campo (sotto), senza display (sopra),
con display (sotto)
1 Codice Data Matrix
2 Produttore
3 Indirizzo
4 Numero di materiale
5 Data di produzione
6 Numero di serie
7 Tipo di apparecchio
8 Campo pressione d'uscita
Le targhette di identificazione per valvole riduttrici di pressione AV-EP
rappresentate sono esempi.
O Controllare se la valvola riduttrice di pressione AV-EP corrisponde alla vostra
ordinazione in base al numero di materiale sulla targhetta di identificazione.
O Se necessario, controllare se la piastra base AV-EP corrisponde alla vostra
ordinazione in base al numero di materiale riportato sulla parte posteriore (15).
Il numero è visibile solo se la valvola riduttrice di pressione viene smontata.
14 13 12
13 12
9 Occupazione pin (connettore M12)
10 Marchio CE
11 Avvertenza: superficie rovente
12 Denominazione di fabbrica interna
13 Designazione serie
14 Denominazioni LED
15 Lunghezza dati (SER)
47
11
10
9
11
10
15
