AVENTICS | AV-EP | R414007537–BDL–001–AA | Français
36

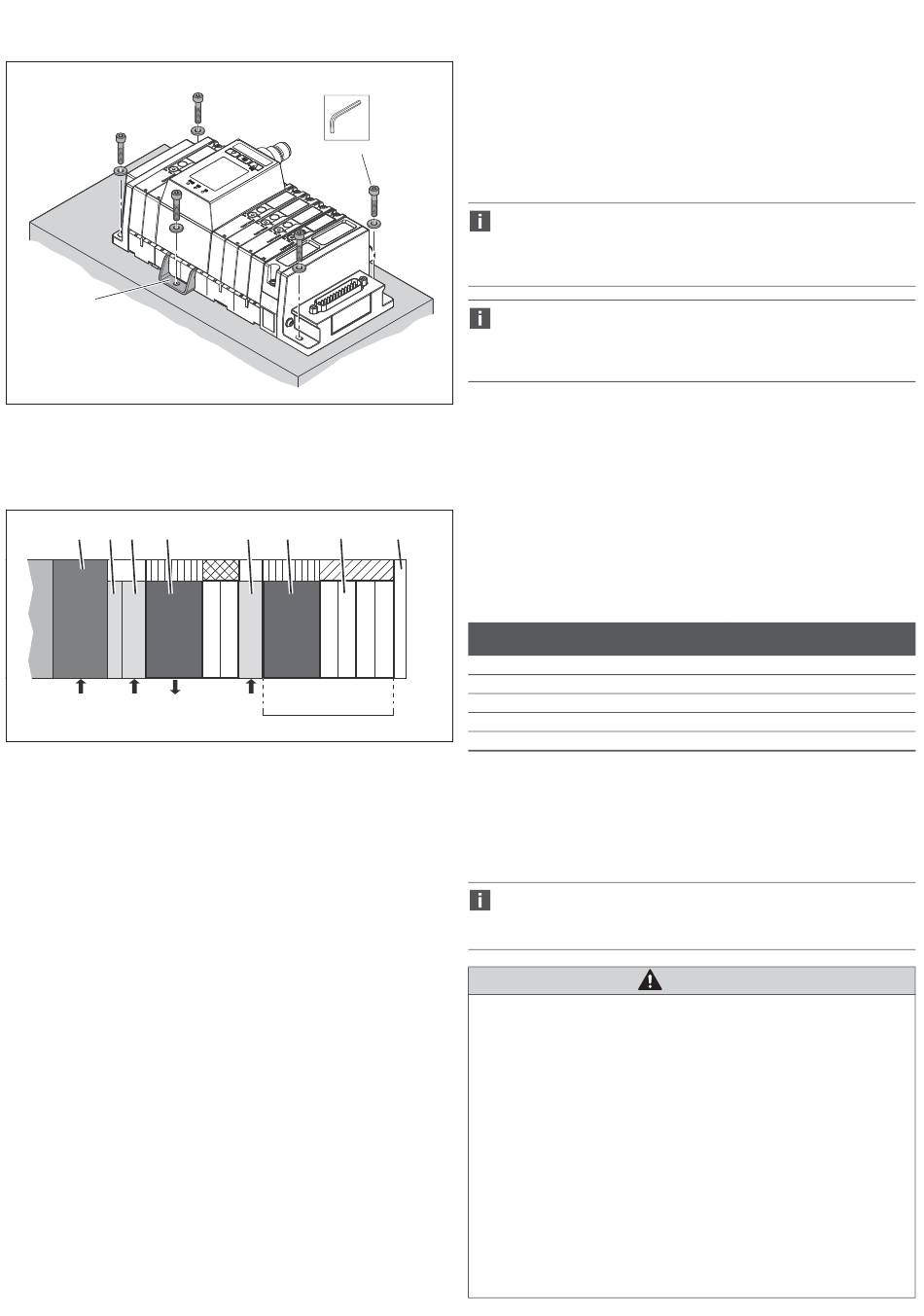

Fig. 11: Fixation de l'îlot de distribution par équerres de fixation, exemple
Conditions pneumatiques de pose
La fig. 12 montre un exemple de configuration de l'îlot de distribution AV
avec coupleur de bus AES.
37
38
39
40
AES-
D-BC-
AV-EP
XXX
UA
P
A
Fig. 12: Exemple de configuration
37 AES-Buskoppler
38 Adapterplatte
39 pneumatische Einspeiseplatte
40 AV-EP-Druckregelventil zur
Einzeldruckregelung
AV-EP pour régulation de pression individuelle
Les régulateurs de pression individuelle peuvent être positionnés à un endroit
quelconque entre le coupleur de bus AES (37) et la plaque terminale (43).
En cas de ventilation et de purge simultanées de plus de six distributeurs,
par ex. un régulateur de pression individuelle et six distributeurs, les points
suivants doivent être observés :
O Grâce à une plaque d'alimentation pneumatique (39), s'assurer de la présence
d'un orifice d'alimentation et/ou d'échappement supplémentaire.
O Positionner des plaques d'alimentation pneumatiques supplémentaires
à intervalle régulier sur l'îlot de distribution ou à proximité des distributeurs
présentant les consommations d'air comprimé les plus élevées.
O Ne pas placer les plaques d'alimentation pneumatiques directement les unes
à côté des autres.
AV-EP pour régulation de zones de pression
O Ne pas utiliser le régulateur de pression AV-EP à proximité immédiate
des distributeurs à alimenter (42). Le régulateur de pression AV-EP se situe
du côté vers lequel le coupleur de bus AES (37) est tourné (voir fig. 12, zone
de pression PZ).
Le débit total maximal de tous les distributeurs pilotés est limité par le débit nominal
maximal du régulateur de pression. Pour le débit nominal maximal, se reporter aux
pages du catalogue des composants individuels dans le catalogue en ligne
(www.aventics.com/pneumatics-catalog).
Afin d'atteindre le débit maximal du régulateur de pression AV-EP, nous
recommandons de placer une plaque d'alimentation pneumatique (39) en amont
du régulateur de pression (voir exemple de configuration à la fig. 12).
SW3
M
= 2,5 Nm
D
39
41
42
43
AV-EP
P
PZ
42 Ventil
41 AV-EP-Druckregelventil zur
Druckzonenregelung
43 Endplatte
PZ Zone de pression
Régulateur de pression individuelle et régulateur de zones
de pression en un îlot de distribution
En cas d'utilisation des deux types de régulateur dans un seul îlot de distribution :
O Positionner le régulateur de pression individuelle (40) entre le coupleur de bus
AES (37) et le régulateur de zones de pression (41), voir exemple de configuration
à la fig. 12.
Conditions électriques de pose
Conception d'un îlot de distribution pour liaison multipolaire :
En cas d'îlot de distribution avec connecteur D-SUB à 25 pôles, le premier
régulateur de pression AV-EP ne doit être placé qu'après le deuxième vérin
et, en cas d'îlot de distribution avec connecteur D-SUB à 44 pôles, après
le quatrième vérin.
Les règles de transformation concernant l'îlot de distribution avec
raccordement bus de terrain dépendent du protocole bus de terrain utilisé.
Pour de plus amples informations concernant la transformation d'un îlot
de distribution, se reporter aux descriptions système des coupleurs de bus
figurant sur le CD R412018133.
Avec une longueur de données de 128 bits, le coupleur de bus de série AES
communique avec les composants électriques de l'îlot de distribution. Un AV-EP
nécessite 16 bits.
O Par conséquent, ne piloter au maximum que huit AV-EP pour raccordement bus
de terrain à l'aide d'un coupleur de bus de série AES.
Aucun autre distributeur ne peut être exploité dans l'îlot de distribution.
Exemple : pour quatre AV-EP pour raccordement bus de terrain (64 bits),
32 distributeurs (64 bits) supplémentaires peuvent être exploités.
Nombre de composants électriques
Un maximum de 32 composants électriques peut être exploité dans un îlot de
distribution AV. Quelques composants configurés ont plusieurs fonctions et sont par
conséquent considérés comme plusieurs composants électriques.
Tableau 13 :Nombre de composants électriques
Composant configuré
Doubles platines pilotes de distributeurs
Triples platines pilotes de distributeurs
Quadruples platines pilotes de distributeurs
Régulateurs de pression
Plaque d'alimentation électrique
13 Intégration d'un AV-EP à un îlot
de distribution AV
L'extension d'un îlot de distribution multipolaire AV est impossible avec
des régulateurs de pression AV-EP pour liaison multipolaire. Les îlots
de distribution multipolaires AV peuvent cependant être configurés avec
des régulateurs de pression AV-EP pour liaison multipolaire.
Risque de blessure dû à un montage sous pression ou sous tension !
Le montage sous pression ou sous tension électrique en présence peut provoquer
des blessures et endommager le produit ou les parties de l'installation.
Risque de blessure dû à une chute de pression subite et une électrocution.
O Mettre la partie concernée de l'installation hors pression et hors tension avant
de réaliser les opérations suivantes :
– Montage du produit
– Branchement / Débranchement du connecteur
– Démontage du système
– Remplacement de différents composants
O Protéger l'installation de toute remise en marche.
Risque de brûlure dû à des surfaces chaudes !
Tout contact avec les surfaces de l'AV-EP en cours de fonctionnement peut
provoquer des brûlures. La température peut dépasser les 64 °C sur du métal
sans revêtement et les 85 °C sur des polymères.
O Laisser l'appareil refroidir avant d'y effectuer des travaux.
O Ne pas toucher l'appareil en cours de fonctionnement.
Nombre de composants
électriques
1
1
1
3
1
ATTENTION
41
