AVENTICS | AV-EP | R414007537–BDL–001–AA | Deutsch
Einzeldruckregler
Die AV-EP-Grundplatte erhält den Betriebsdruck aus der pneumatischen
Einspeiseplatte (32) auf der linken Seite. Die Grundplatte teilt den Volumenstrom aus
dem Versorgungsanschluss wie folgt auf:
W
Der Einzeldruckregler entnimmt so viel Versorgungsluft, wie notwendig ist, um
den vorgegebenen Sollwert auszuregeln. Der Einzeldruckregler gibt den
ausgeregelten Druck über den Arbeitsanschluss der Grundplatte an den dort
angeschlossenen Verbraucher weiter.
W
Der nicht benötigte Teil des Volumenstroms wird durch die Grundplatte an die
Komponenten rechts vom Einzeldruckregler weitergeleitet.
Die Abluft geht durch den Sammelkanal bis zur nächsten pneumatischen
Einspeiseplatte.
Das AV-EP-Druckregelventil sollte immer möglichst nahe an der
pneumatischen Einspeiseplatte platziert werden. Wir empfehlen, das
AV-EP-Druckregelventil direkt an einer pneumatischen Einspeiseplatte zu
montieren. Beachten Sie dabei die Regeln zur Konfiguration des
Ventilsystems.
32
AV-EP
2
3 1
5 3 1
P

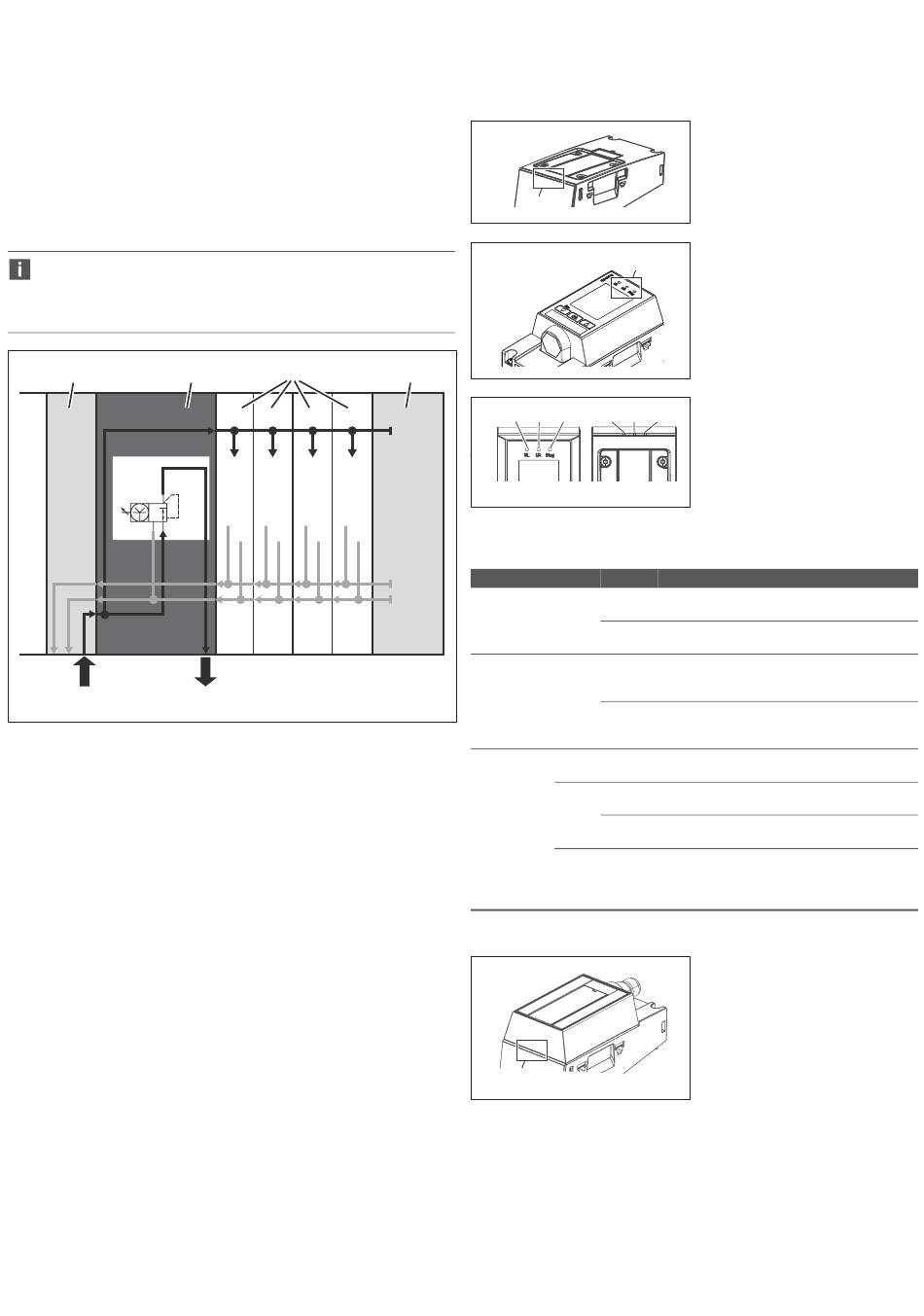

Abb. 8: Pneumatischer Funktionsplan des Einzeldruckreglers
32 pneumatische Einspeiseplatte
33 AV-EP-Druckregelventil
Verhalten bei Spannungsausfall
Das Verhalten bei Spannungsausfall ist davon abhängig, wie das
AV-EP-Druckregelventil ausgeliefert wurde. Bei einem Spannungsausfall wird das
Gerät je nach Konfiguration entweder die Arbeitsleitung entlüften oder den
Arbeitsdruck eine kurze Zeit halten.
O Entnehmen Sie das Verhalten bei Spannungsausfall für Ihr Gerät dem Abschnitt
„Identifikation des Produkts" im Kapitel 5.

7 Montage

Die Montage eines kompletten Ventilsystems ist in der Montageanleitung
R412018507 „Ventilsystem Montage und Anschluss, AV03/AV05" beschrieben.
Die Montage einzelner AV-EP-Komponenten ist im Kapitel 13 „AV-EP in ein
AV-Ventilsystem integrieren" beschrieben.
33 34
2
A
34 Ventile
35 rechte Endplatte

8 Bedienung und Anzeigen

LEDs bei Geräten für Feldbusanbindung
47
35
51 49 50 51
Tabelle 6: Bedeutung der LEDs an den AV-EP-Druckregelventilen für
Feldbusanbindung
Bezeichnung Farbe
UL (49) grün
UA (50) grün
DIAG (51) grün/
rot
grün
rot
LEDs bei Geräten für Multipolanbindung
47
Die LEDs dienen der Spannungs- und
Diagnoseüberwachung.
Bei Geräten ohne Display befinden
sich die LEDs (47) auf der Rückseite.
Bei Geräten mit Display sind die LEDs
48
(48) im Displaygehäuse integriert, die
LEDs auf der Rückseite sind inaktiv.
Die LEDs des AV-EP-Druckregel-
49 50 51
ventils geben die in der Tabelle 6
aufgeführten Meldungen wieder.
O Überprüfen Sie vor der
Inbetriebnahme und während des
Betriebs regelmäßig die
AV-EP-Funktionen durch Ablesen
der LEDs.
Zustand Bedeutung
aus keine Spannungsversorgung der Elektronik
vorhanden
leuchtet Spannungsversorgung der Elektronik
vorhanden
blinkt Spannungsversorgung der Ventile unterhalb
der unteren Toleranzgrenze von 19,2 V DC
(24 V DC -20%)
leuchtet Spannungsversorgung der Ventile oberhalb
der unteren Toleranzgrenze von 19,2 V DC
(24 V DC -20%)
aus Sollwert = 0 bar
blinkt Der Istwert befindet sich außerhalb der
Toleranz.
leuchtet Der Istwert befindet sich innerhalb der
Toleranz.
leuchtet Sicherheitsabschaltung aktiv oder
Parameterfehler
(siehe Kapitel 15 „Fehlersuche und
Fehlerbehebung")
Die LEDs dienen der Spannungs- und
Diagnoseüberwachung.
Bei Geräten ohne Display befinden
sich die LEDs (47) auf der Rückseite.
