AVENTICS | AV-EP | R414007537–BDL–001–AA | Español
Cualificación del personal
Las actividades descritas en esta documentación requieren disponer de
conocimientos básicos de electrónica y neumática, así como de la terminología
correspondiente. Para garantizar un uso seguro, solamente personal cualificado
o bien otra persona supervisada por una persona cualificada podrá realizar
estas actividades.
Un especialista es aquella persona que por su formación especializada,
conocimientos y experiencia, así como por el conocimiento de las disposiciones
pertinentes, puede juzgar los trabajos a él encargados, reconocer los posibles
peligros y adoptar las medidas de seguridad adecuadas. Un especialista debe
cumplir las reglas pertinentes específicas del ramo.
Indicaciones de seguridad generales
W
Observe la normativa vigente sobre prevención de accidentes y protección
del medio ambiente.
W
Tenga en cuenta las normativas y disposiciones de seguridad vigentes en el país
de utilización del producto.
W
Utilice los productos de AVENTICS solo si no presentan problemas técnicos.
W
Tenga en cuenta todas las indicaciones que figuran en el producto.
W
Utilice solo las piezas de repuesto y accesorios autorizados por el cliente.
W
Respete los datos técnicos y condiciones ambientales que se especifican en este
manual de instrucciones.
W
En caso de producirse un fallo, no intente realizar reparaciones por cuenta
propia; en su lugar, póngase en contacto con el centro de ventas AVENTICS
más cercano.
W
El producto no se puede poner en funcionamiento mientras no se haya verificado
que el producto final (por ejemplo, una máquina o instalación) en la que están
integrados los productos de AVENTICS cumple las disposiciones, normativas
de seguridad y normas de utilización vigentes en el país de explotación.
Indicaciones de seguridad según
producto y tecnología
Peligro de quemaduras debido a superficies calientes
Entrar en contacto con las superficies de la AV-EP durante su funcionamiento
puede originar quemaduras. La temperatura puede ser superior a 64 °C
en metales sin imprimación y superior a 85 °C en polímeros.
O Espere a que el aparato se enfríe antes de manipularlo.
O No toque el aparato durante su funcionamiento.
Peligro de lesiones por desprendimiento de mangueras de PUR
Los racores instantáneos solo son aptos para las mangueras de PUR si se
introducen casquillos de refuerzo adicionales en los extremos de las mangueras.
O Utilice únicamente los casquillos de refuerzo de AVENTICS con los números
de material siguientes:
8183040000 Ø 4 x 0,75
8183050000 Ø 5 x 0,9
8183060000 Ø 6 x 1
3 Indicaciones generales sobre daños
materiales y en el producto
Desconectar las conexiones eléctricas bajo tensión provoca daños
en los componentes electrónicos del sistema de válvulas.
Al desconectar las conexiones eléctricas bajo tensión se producen grandes
diferencias de potencial que pueden dañar el sistema de válvulas.
O Desconecte la tensión de la pieza relevante de la instalación antes
de montar/conectar eléctricamente el sistema de válvulas o desenchufarlo.
La AV-EP contiene componentes sensibles a las descargas electroestáticas
(ESD).
Si los componentes conductores de corriente entran en contacto con personas
u objetos, puede generarse una descarga electroestática que dañe o destruya
la AV-EP.
O En caso necesario, utilice sistemas de puesta a tierra en las muñecas
y el calzado al manipular la AV-EP.
O Tenga en cuenta las reglas básicas sobre ESD.
Pérdida del tipo de protección IP 65 por apertura del aparato
Pueden entrar cuerpos extraños y humedad en el aparato y dañar su electrónica.
O No retire nunca la tapa.
O No retire ni los tapones de cierre ni la placa de características.
ATENCIÓN
8183080000 Ø 8 x 1
8183120000 Ø 12 x 1,5
ATENCIÓN

4 Volumen de suministro

La placa base AV-EP y la válvula reguladora de presión AV-EP forman parte
de un sistema de válvulas AV configurado.
O Puede consultar el volumen de suministro de los distintos componentes AV-EP
para ampliaciones en el capítulo 11 "Lieferumfang bei Bestellung einzelner
Komponenten".

5 Sobre este producto

Las válvulas reguladoras de presión AV-EP y las placas base AV-EP son componentes
que se pueden configurar para integrarlos en un sistema de válvulas de la serie AV.
En sistemas de válvulas AV para conexión por bus de campo también es posible
ampliar posteriormente con válvulas reguladoras de presión AV-EP.
Las válvulas reguladoras de presión AV-EP y las placas base AV-EP se deben
usar siempre conjuntamente.
La válvula reguladora de presión AV-EP es un aparato neumático con electrónica
integrada diseñado exclusivamente para la regulación de presiones neumáticas.
La válvula electroneumática reguladora de presión ajusta una presión de salida.
Esta presión se especifica en forma de valor nominal eléctrico. Un sensor de presión
integrado en la válvula registra la presión de salida y la ajusta a partir de dicho
valor nominal. Así, la presión de salida especificada por el valor nominal también
se ajusta en caso de magnitudes de perturbación como, p. ej., cambios del caudal.
Identificación del producto
O Tenga en cuenta los datos de producto que se especifican en la placa base AV-EP
y en la válvula reguladora de presión AV-EP.
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8

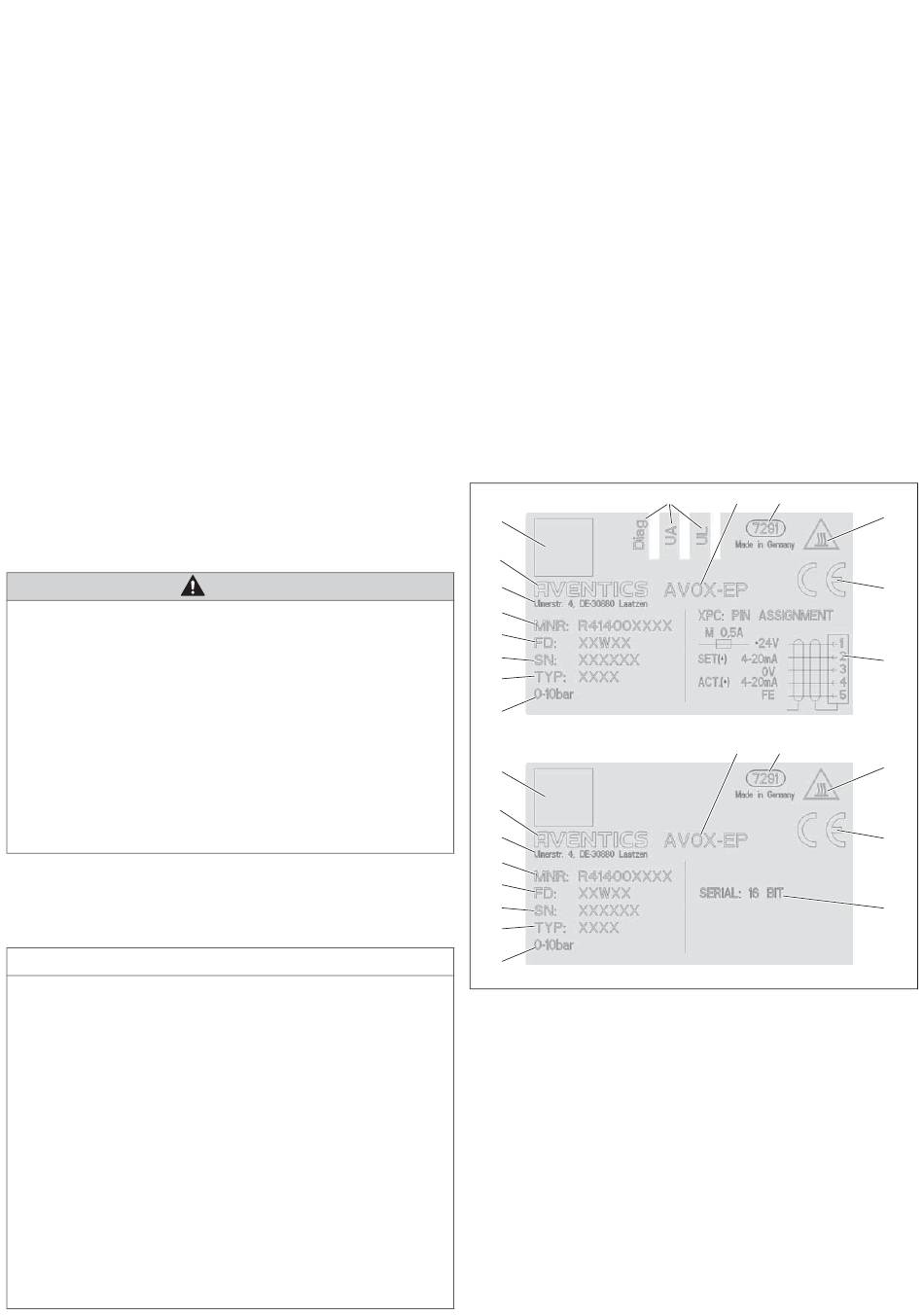

Fig. 1: Placas de características de la AV-EP para conexión multipolo (arriba), para
conexión por bus de campo (abajo), sin pantalla (arriba), con pantalla (abajo)
1 Código Datamatrix
2 Fabricante
3 Dirección
4 N.° de material
5 Fecha de fabricación
6 Número de serie
7 Modelo de aparato
8 Rango de presión de salida
Las placas de características representadas para las válvulas reguladoras
de presión AV-EP son ejemplos.
O Compruebe con el número de material que figura en la placa de características
si la válvula reguladora de presión AV-EP coincide con su pedido.
O En caso necesario, compruebe con el número de material que figura en la placa
base AV-EP si esta coincide con su pedido. Encontrará dicho número en la parte
superior de la placa base (15). Para que quede visible es necesario desmontar
la válvula reguladora de presión.
14 13 12
13 12
9 Ocupación de pines (conector M12)
10 Marcado CE
11 Advertencia: superficie caliente
12 Denominación interna de fábrica
13 Denominación de serie
14 Denominaciones LED
15 Longitud de los datos (SER)
62
11
10
9
11
10
15
