Collegamento Dell'accoppiatore Bus Come Stazione Intermedia - Aventics INTERBUS S Mode D'emploi

BUS IN
X71
2 1
3 4
5
BUS OUT
X72
1
2
5
4 3
1
2
AVENTICS | INTERBUS S | R412005743–BDL–001–AD

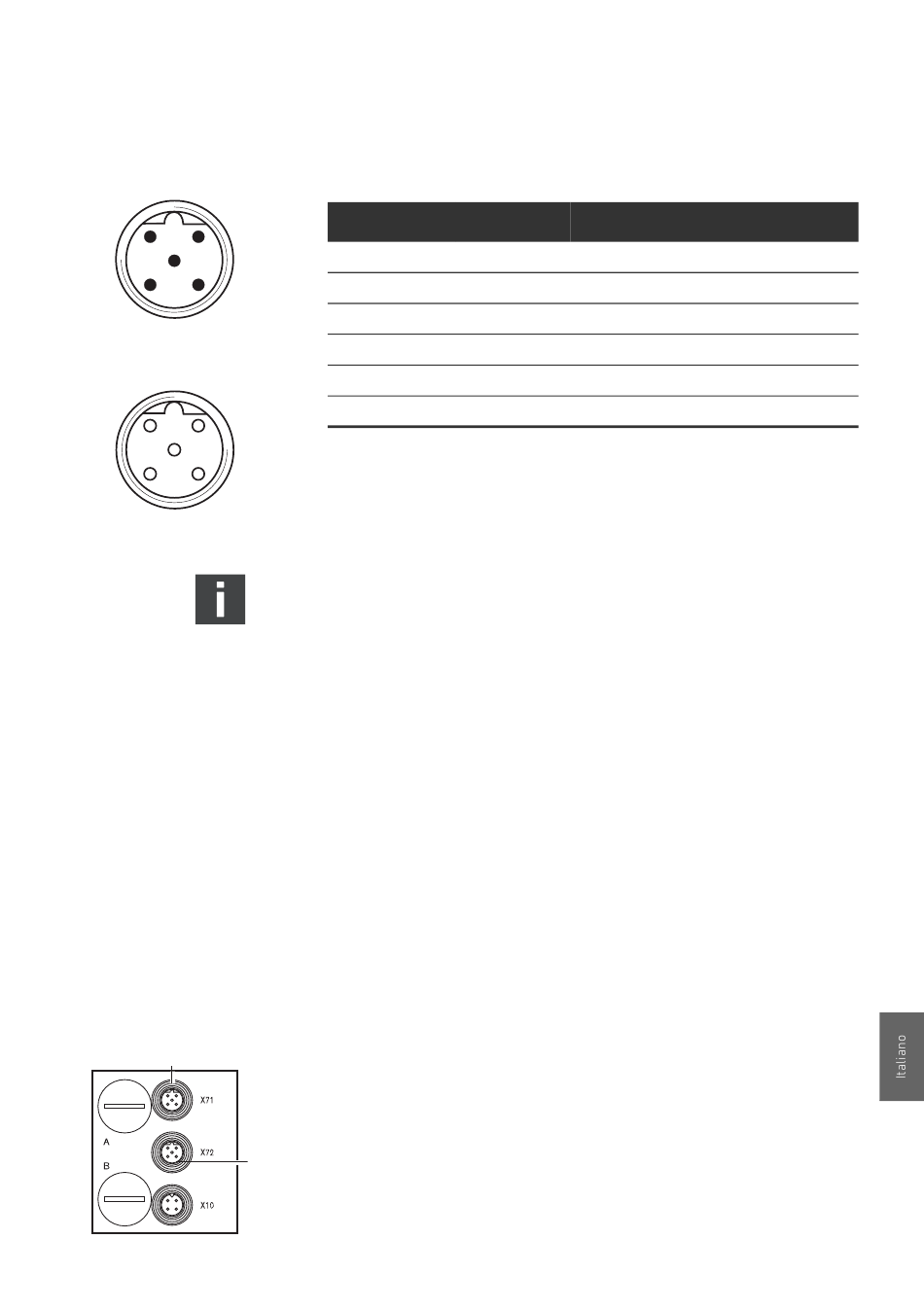

Tabella 5: Occupazione X71 (BUS IN) e X72 (BUS OUT), M12,
con codifica B
Pin Segnale
1 DO
2 /DO
3 DI
4 /DI
5 GND
Raccordo Schermatura
La tecnica dell'allacciamento e l'occupazione dei connettori
rispecchiano le prescrizioni della normativa tecnica per
INTERBUS della Phoenix Contact (p. es. IBS SIG Part 1 UM o
Manuale di installazione IBS SYS INST UM). Attenersi a tale
normativa.
Tutte queste impostazioni vengono eseguite tramite gli
interruttori collocati al di sotto dei due pressacavi PG A e B
(ved. Fig. 2 a pagina 173).
Per tutte le preimpostazioni procedere come descritto di seguito:
1. Svitare il raccordo.
2. Definire l'impostazione corrispondente come descritto di
seguito (vedi pagina 181).
3. Riavvitare il raccordo assicurandosi che gli anelli di tenuta
siano posizionati correttamente.
6.3.2 Collegamento dell'accoppiatore bus come
stazione intermedia
1. Impostare l'occupazione dei pin dei connettori corretta
(ved. Tab. 5 a pagina 181), se non si utilizzano cavi
confezionati.
2. Collegare il cavo bus in entrata al connettore X71 (1).
Significato
Linea dati del master IBS
Linea dati del master IBS invertita
Linea dati del master IBS
Linea dati del master IBS invertita
Ground
181
Montaggio
